Installazione della scheda MicroSD
Seguire le istruzioni riportate in questa sezione per installare la scheda MicroSD. La procedura deve essere eseguita da un tecnico qualificato.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
Procedura
Posizionare la scheda MicroSD nel socket.
Chiudere il coperchio del socket.

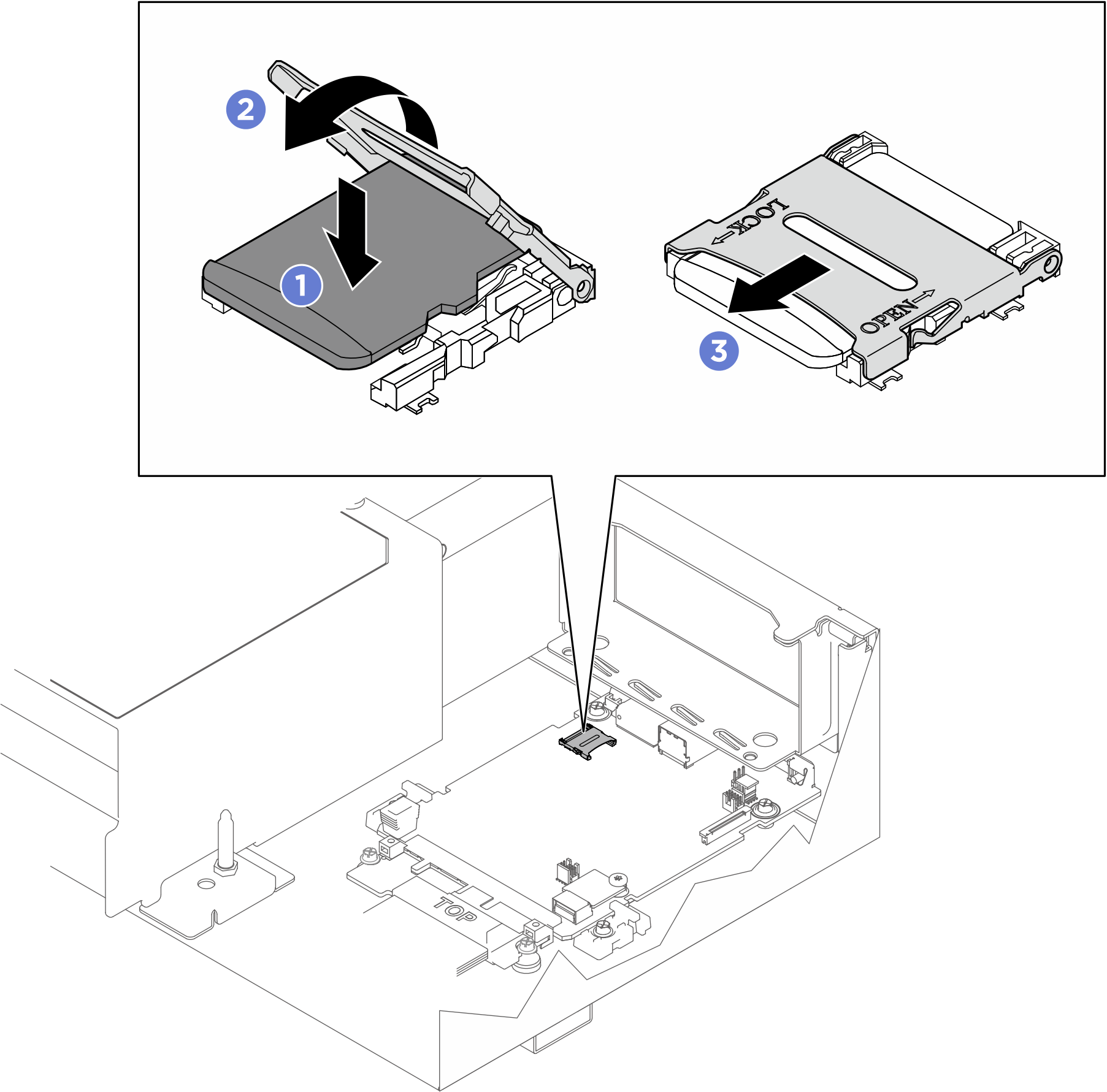

Fare scorrere il coperchio del socket nella posizione di blocco.Figura 1. Installazione della scheda MicroSD
Dopo aver terminato
- Se applicabile, rimonta l'assemblaggio del riser PCIe 2. Vedi Installazione di un assieme verticale PCIe.
- Spingere completamente lo shuttle di sistema nello chassis.
- Sollevare i due fermi di blocco su entrambi i lati dello shuttle.
- Far scorrere lo shuttle nello chassis.
- Spingere completamente lo shuttle nello chassis.
Ruotare le due leve di rilascio finché non si bloccano in posizione.
Figura 2. Installazione dello shuttle di sistema
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
