Rimozione della scheda MicroSD

Seguire le istruzioni riportate in questa sezione per rimuovere la scheda MicroSD. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Tirare lo shuttle di sistema in posizione di arresto.
      1. Premere i due fermi di rilascio blu.
      2. Ruotare le due leve di rilascio finché non sono perpendicolari allo shuttle.
      3. Tirare in avanti lo shuttle finché non si arresta.
         Importante

         Per evitare danni, spingere indietro le due leve di rilascio e assicurarsi che si blocchino in posizione dopo aver esteso lo shuttle di sistema nella posizione di arresto.
         Figura 1. Tirare lo shuttle di sistema in posizione di arresto


   2. Se applicabile, rimuovi l'assemblaggio del riser PCIe 2. Vedi Rimozione di un assieme verticale PCIe.
2. Rimuovere la scheda MicroSD.
   1. Fare scorrere il coperchio del socket nella posizione di apertura.
   2. Sollevare il coperchio del socket per aprirlo.
   3. Rimuovere la scheda MicroSD dal socket.

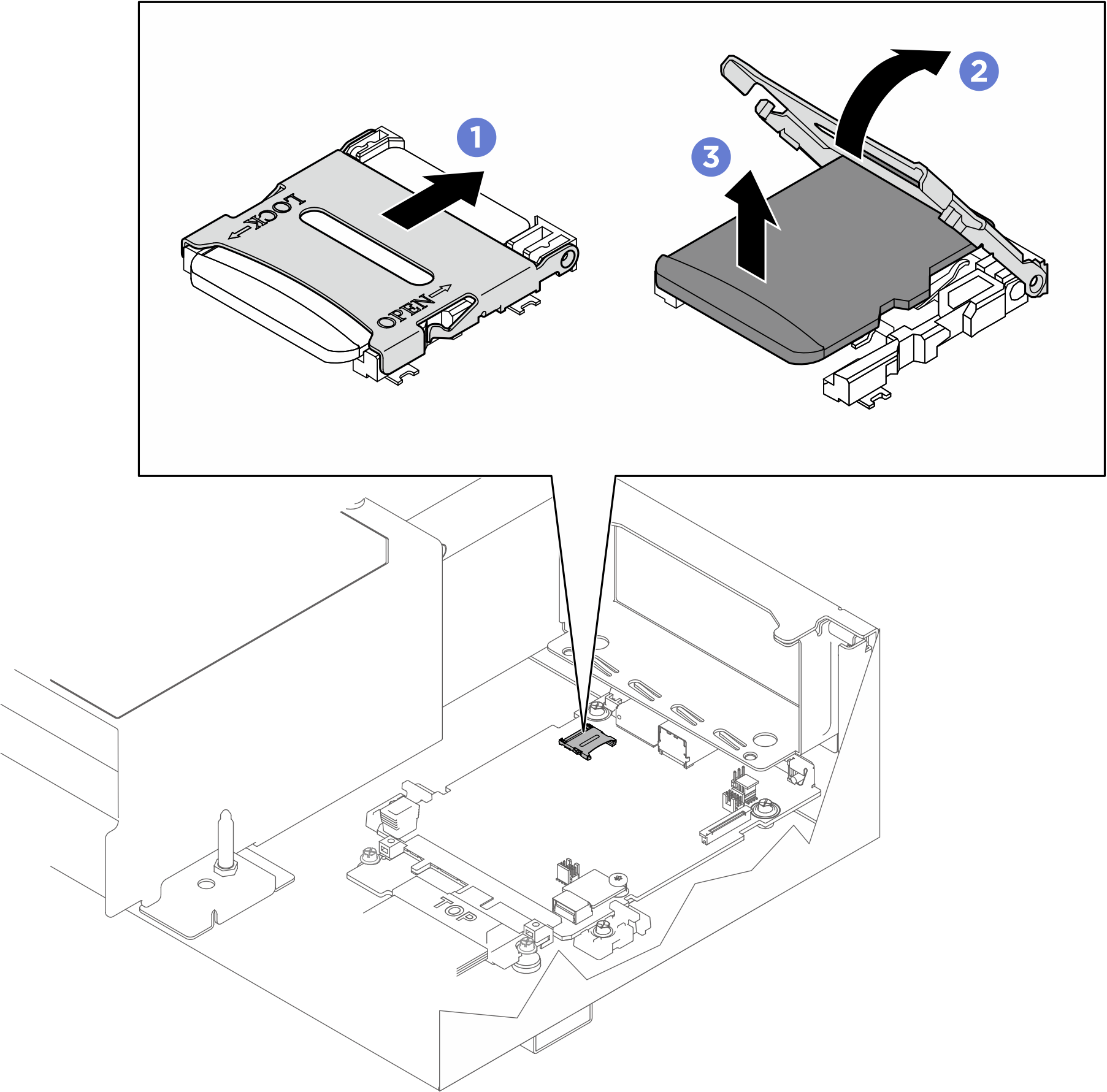

      Figura 2. Rimozione della scheda MicroSD
