Extracción de la tarjeta MicroSD

Siga las instrucciones que aparecen en esta sección para quitar la tarjeta MicroSD. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

Atención

Procedimiento

  1. Prepárese para esta tarea.
    1. Tire de la lanzadera del sistema hasta la posición de parada.
      1. Presione los dos pestillos de liberación azules.
      2. Gire las dos palancas de liberación hasta que queden perpendiculares a la lanzadera.
      3. Tire de la lanzadera hacia delante hasta que se detenga.
        Importante
        Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del sistema a su posición de parada.
        Figura 1. Tiraje de la lanzadera del sistema hasta la posición de parada
        Pulling the system shuttle to the stop position
    2. Si procede, extraiga el conjunto de expansión de PCIe 2. Consulte Extracción de un conjunto de expansión de PCIe.
  2. Quite la tarjeta MicroSD.
    1. Deslice la tapa del zócalo a la posición abierta.
    2. Levante la tapa del zócalo.
    3. Quite la tarjeta MicroSD del zócalo.

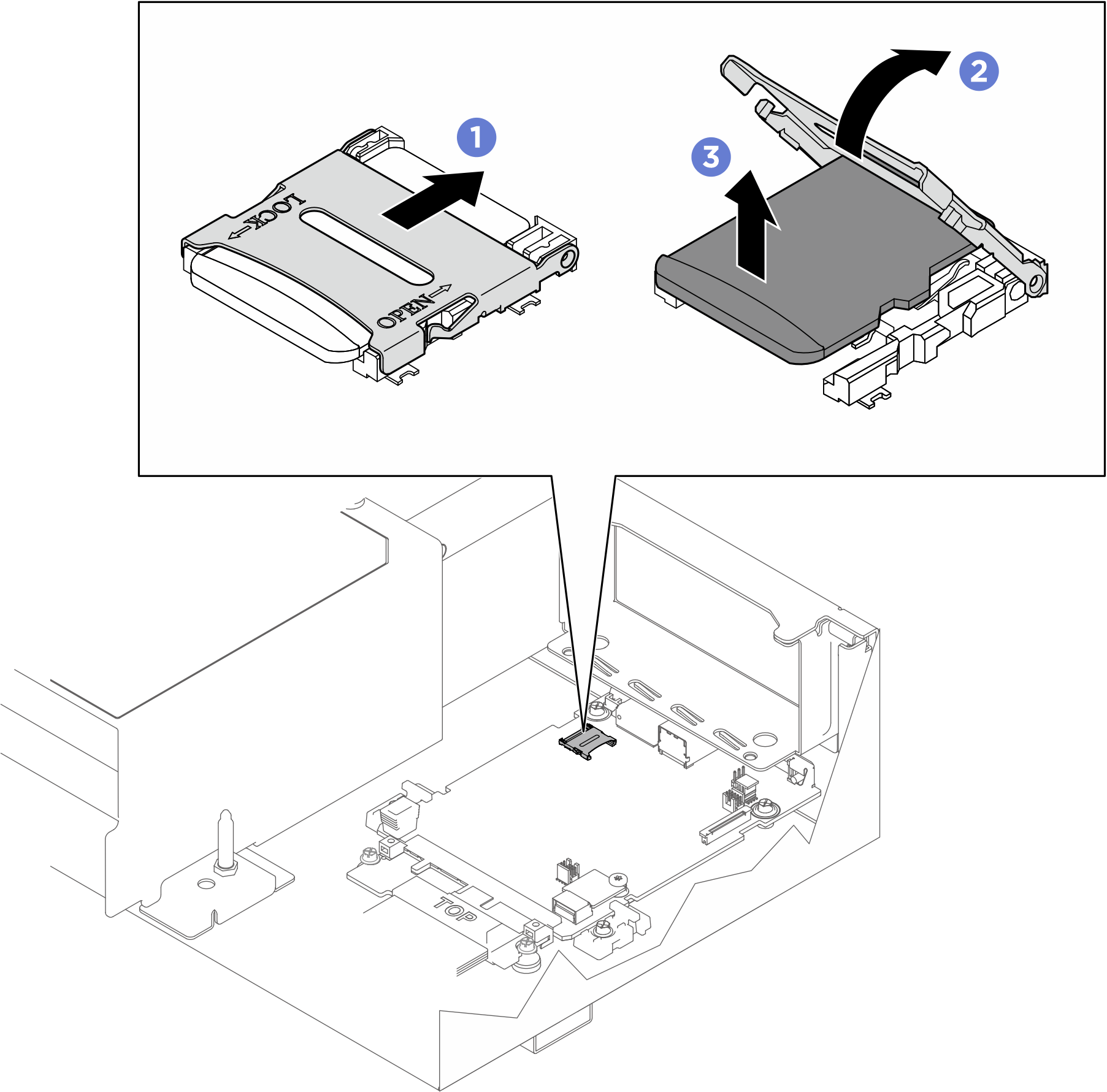

      Figura 2. Extracción de la tarjeta microSD
      MicroSD card removal

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
