MicroSD-Karte installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die microSD-Karte zu installieren. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

  1. Setzen Sie die microSD-Karte in den Kartensteckplatz ein.
  2. Schließen Sie den Steckplatzdeckel.
  3. Schieben Sie den Steckplatzdeckel in die gesperrte Position.

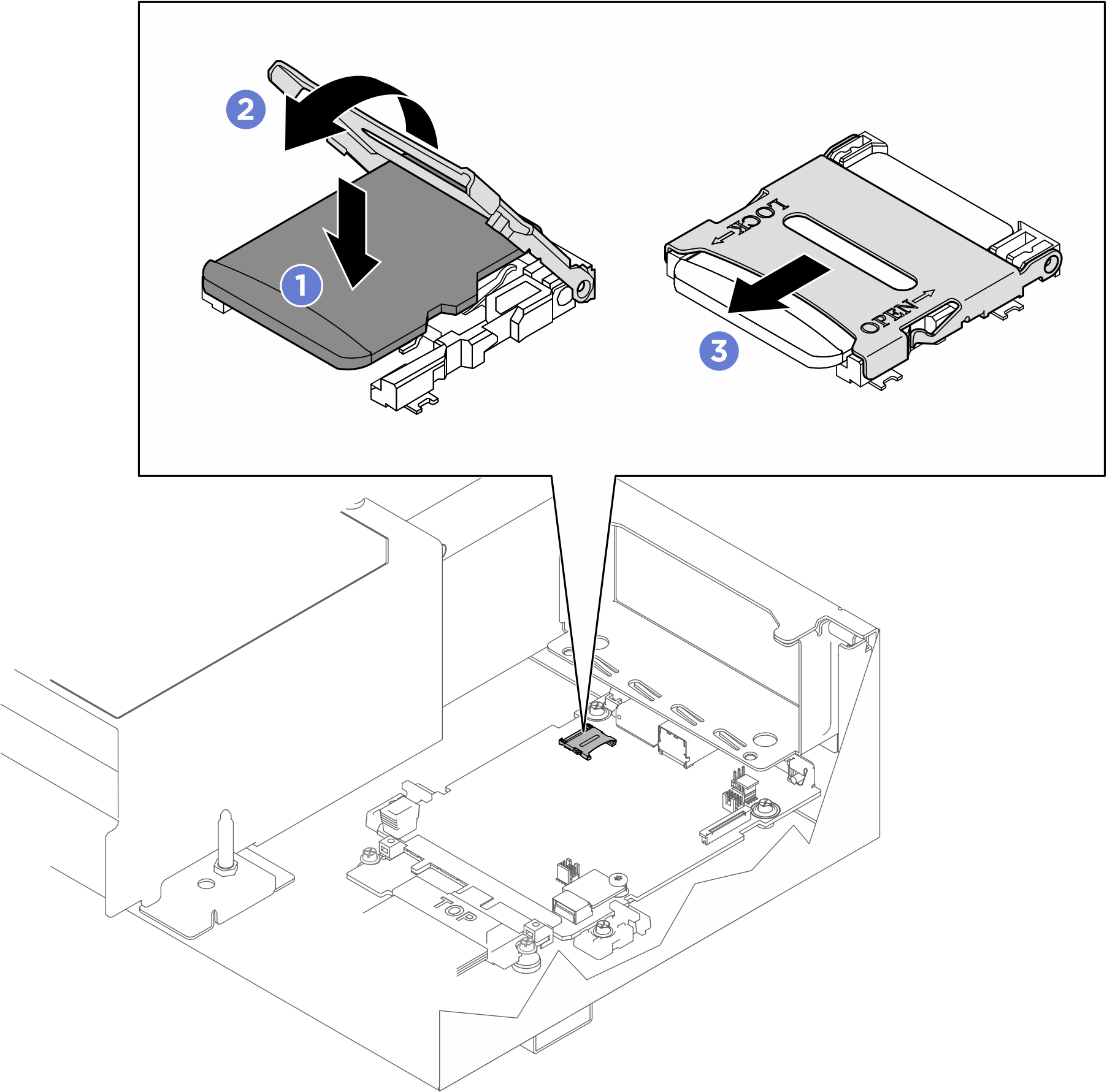

    Abbildung 1. Installation der MicroSD-Karte
    MicroSD card installation

Nach dieser Aufgabe

  1. Falls zutreffend, installieren Sie die PCIe-Adapterkartenbaugruppe 2 wieder. Siehe PCIe-Adapterkartenbaugruppe installieren.
  2. Schieben Sie das System-Shuttle vollständig in das Gehäuse.
    1. Heben Sie die beiden Verriegelungshebel auf beiden Seiten des Shuttles an.
    2. Schieben Sie das Shuttle in das Gehäuse.
    3. Schieben Sie das Shuttle vollständig in das Gehäuse.
    4. Drehen Sie die zwei Lösehebel, bis sie einrasten.
    Abbildung 2. Installation des System-Shuttles
    System shuttle installation

    System shuttle installation
  3. Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
