ถอด GPU คอมเพล็กซ์

ทำตามคำแนะนำในส่วนนี้เพื่อถอด GPU คอมเพล็กซ์ ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

S036

18 - 32 กก. (39 - 70 ปอนด์)	32 - 55 กก. (70 - 121 ปอนด์)

ข้อควรระวัง

ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์
• ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift

หมายเหตุ

ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างเพื่อการเปลี่ยนชิ้นส่วนที่ถูกต้อง:

• ไขควงแรงบิดหนึ่งอัน
• ดอกไขควงขยาย Torx T15 หนึ่งดอก (ยาว 300 มม.)

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ดึงชัตเทิลระบบออกจากตัวเครื่อง และวางลงบนแท่นยก โปรดดู ถอดชัตเทิลระบบ
   2. ถอดถาดคอมพิวท์ โปรดดู ถอดถาดคอมพิวท์
   3. ถอดโครงตัวยึดสายและส่วนประกอบแผ่นกั้น โปรดดู ถอดโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
   4. ถอดคอมเพล็กซ์พลังงาน โปรดดู ถอดคอมเพล็กซ์พลังงาน
   5. ถอดสายออกจากแผงวงจรหลัก GPU
   6. ถอดชุดดูดอากาศ GPU ออกทั้งหมด โปรดดู ถอดชุดดูดอากาศ GPU
2. ดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก
   1. กดสลักปลดสีฟ้าสองตัว
   2. หมุนคันปลดทั้งสองอันจนกระทั่งตั้งฉากกับชัตเทิลสวิตช์ PCIe
   3. ดึงชัตเทิลสวิตช์ PCIe ไปข้างหน้าไปยังตำแหน่งหยุดแรก
      สำคัญ

      เพื่อป้องกันความเสียหาย ให้ดันคันปลดล็อคทั้งสองคันกลับและตรวจสอบให้แน่ใจว่าล็อคเข้าที่หลังจากขยายชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก

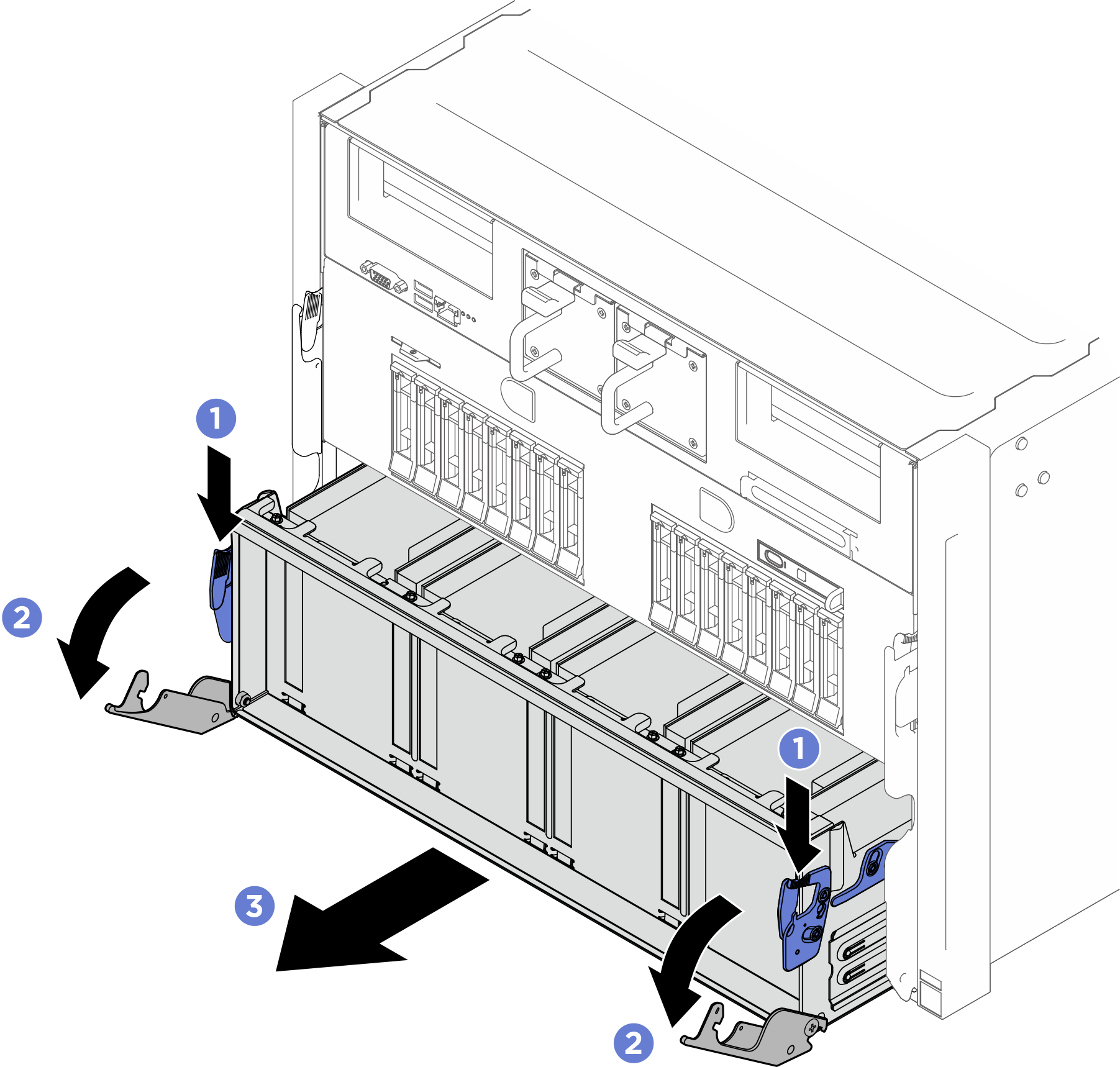

      รูปที่ 1. การดึงชัตเทิลสวิตช์ PCIe ไปยังตำแหน่งหยุดแรก


3. ถอดโครงยึดรองรับ
   1. คลายสกรูสองตัวที่ยึดโครงยึดรองรับ
   2. ยกโครงยึดรองรับออกจากชัตเทิลระบบ

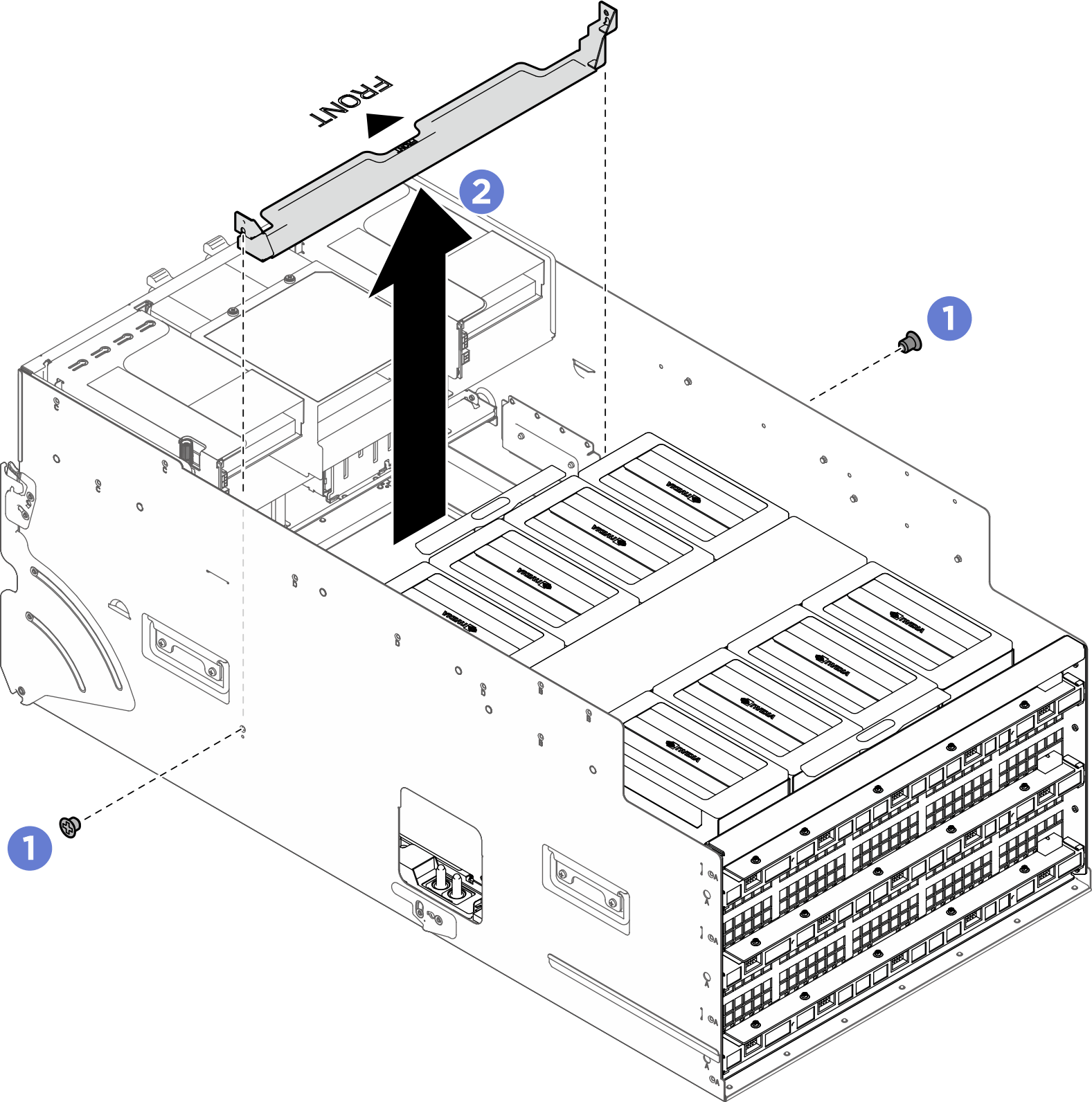

   รูปที่ 2. การถอดโครงยึดรองรับ


4. ถอดส่วนกั้น
   1. คลายสกรูแปดตัวที่ทำเครื่องหมาย A ที่อยู่ทั้งสองด้านของชัตเทิลระบบ
   2. เลื่อนส่วนกั้นไปด้านหลังและถอดออกจากชัตเทิลระบบ

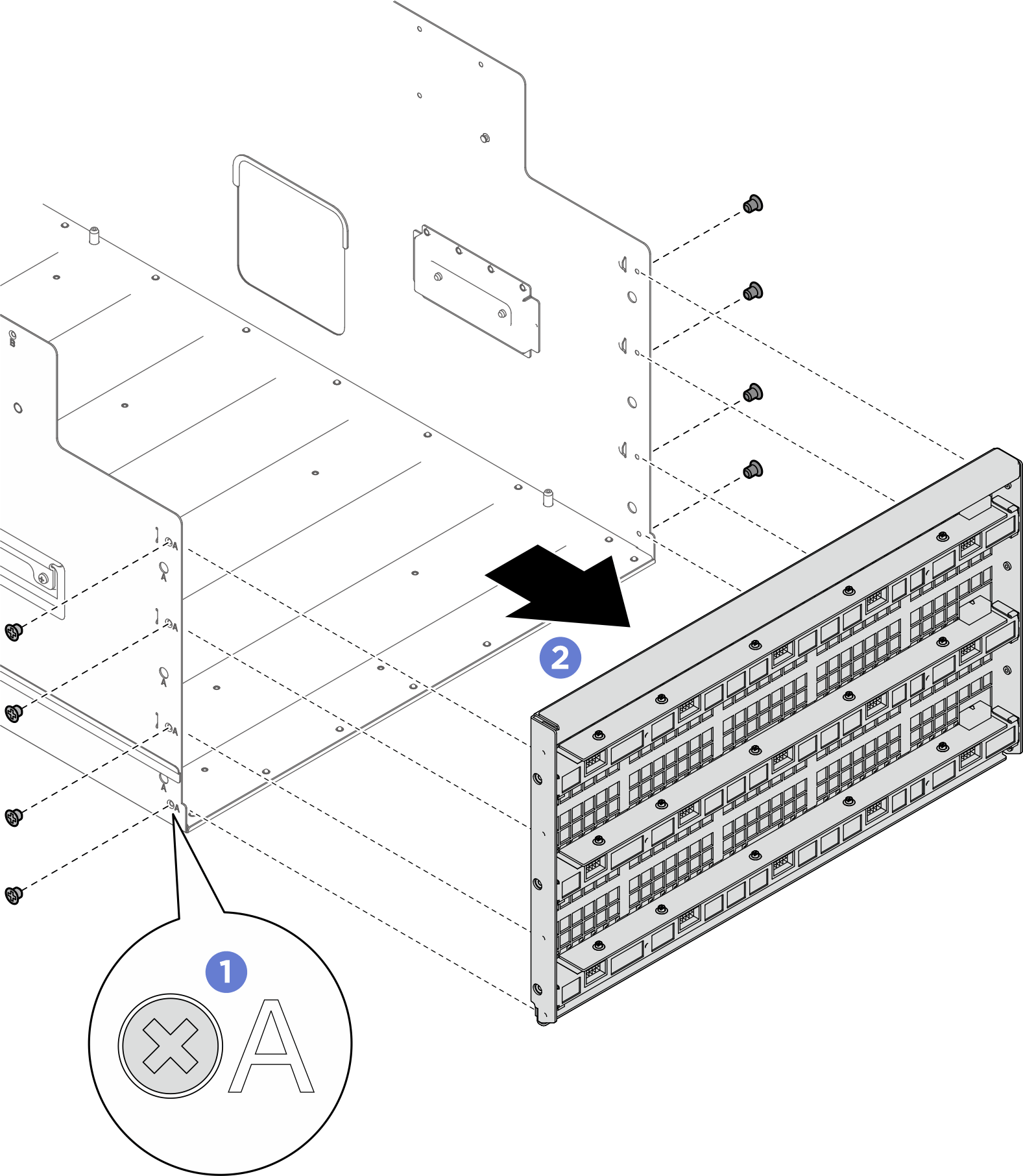

   รูปที่ 3. การถอดส่วนกั้น


5. ถอดฝาครอบออกจากตัวระบายความร้อน NVSwitch

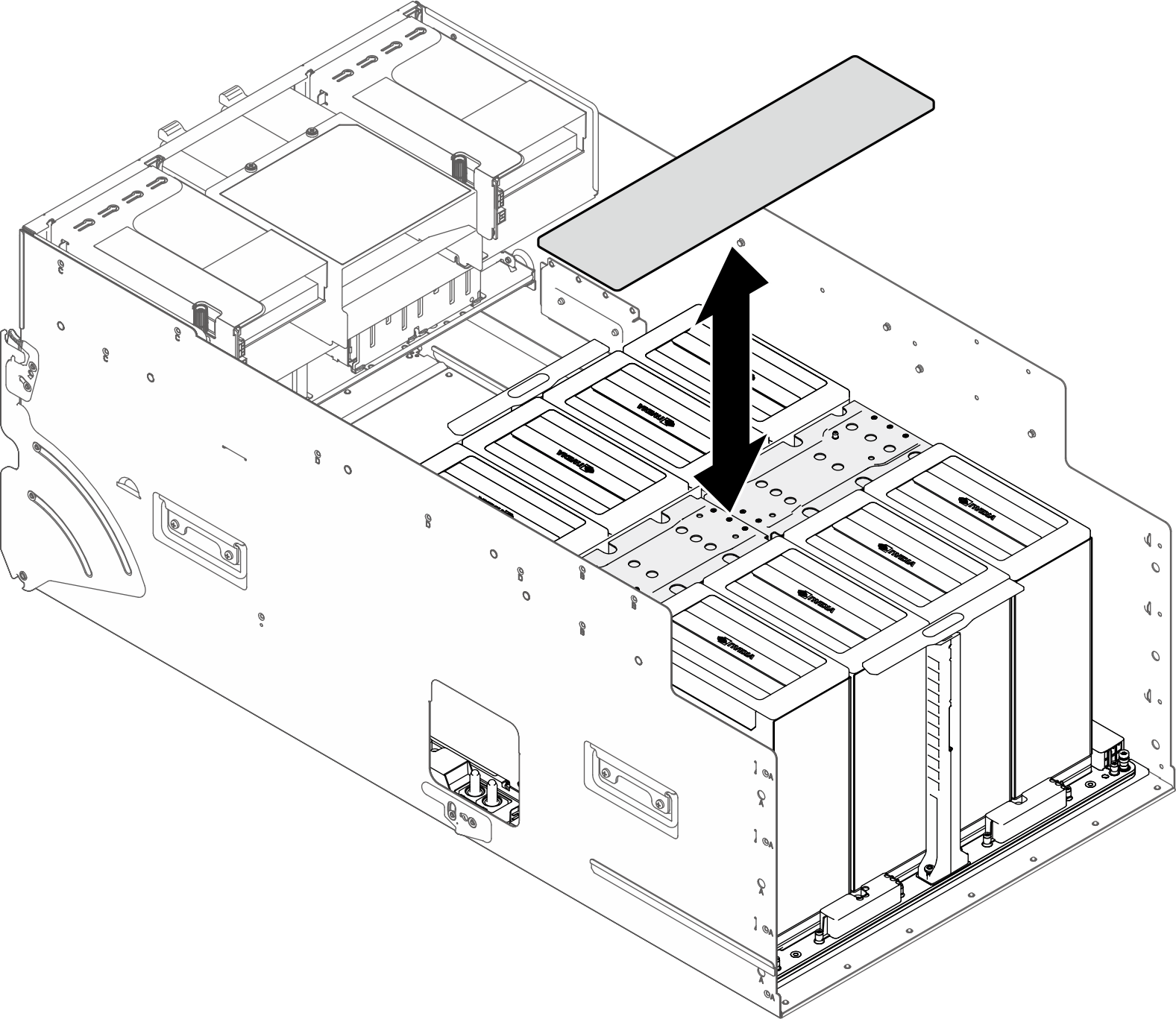

   รูปที่ 4. การถอดฝาครอบตัวระบายความร้อน NVSwitch


6. คลายสกรูยึด Torx T15 สิบแปดตัวบนแผงวงจรหลัก GPU
   หมายเหตุ

   คลายและขันสกรูด้วยชุดไขควงแรงบิดเพื่อแรงบิดที่เหมาะสม แรงบิดอ้างอิงที่ต้องใช้ในการคลายสกรูหรือขันสกรูให้แน่นคือ 0.6±0.024 นิวตัน-เมตร หรือ 5.3±0.212 นิ้ว-ปอนด์

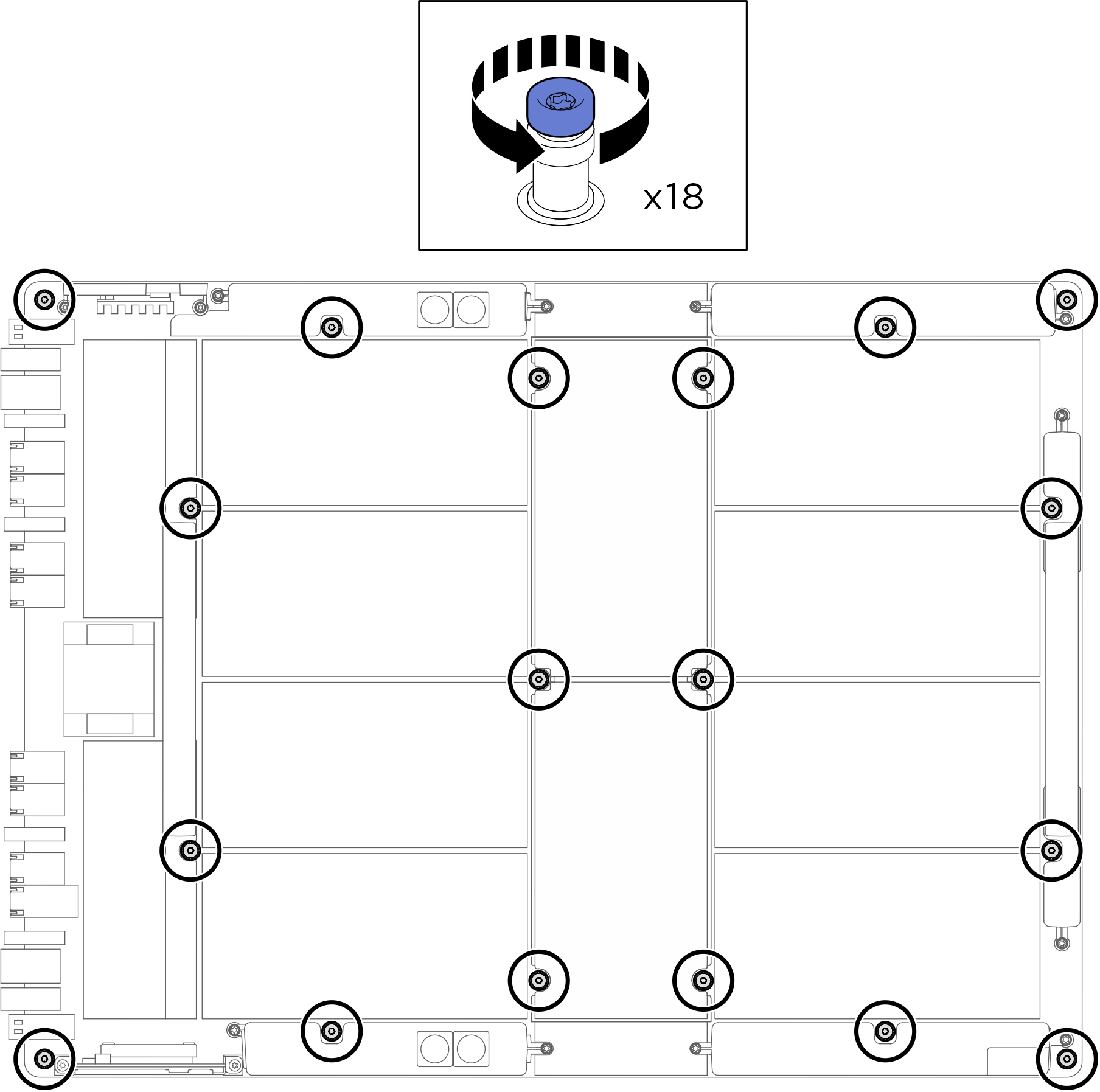

   รูปที่ 5. การถอดสกรู


7. ถอด GPU คอมเพล็กซ์
   1. ขยายที่จับสองข้าง (1) ที่อยู่ทั้งสองด้านของแผงวงจรหลัก GPU
   2. จับที่จับทั้งสองข้าง (1) และยก GPU คอมเพล็กซ์ออกจากชัตเทิลระบบ
   ข้อควรสนใจ

   ต้องมีคนสองคนยืนบริเวณทั้งสองข้างของ GPU คอมเพล็กซ์ แล้วยกขึ้นโดยจับที่จับสองข้าง (1)

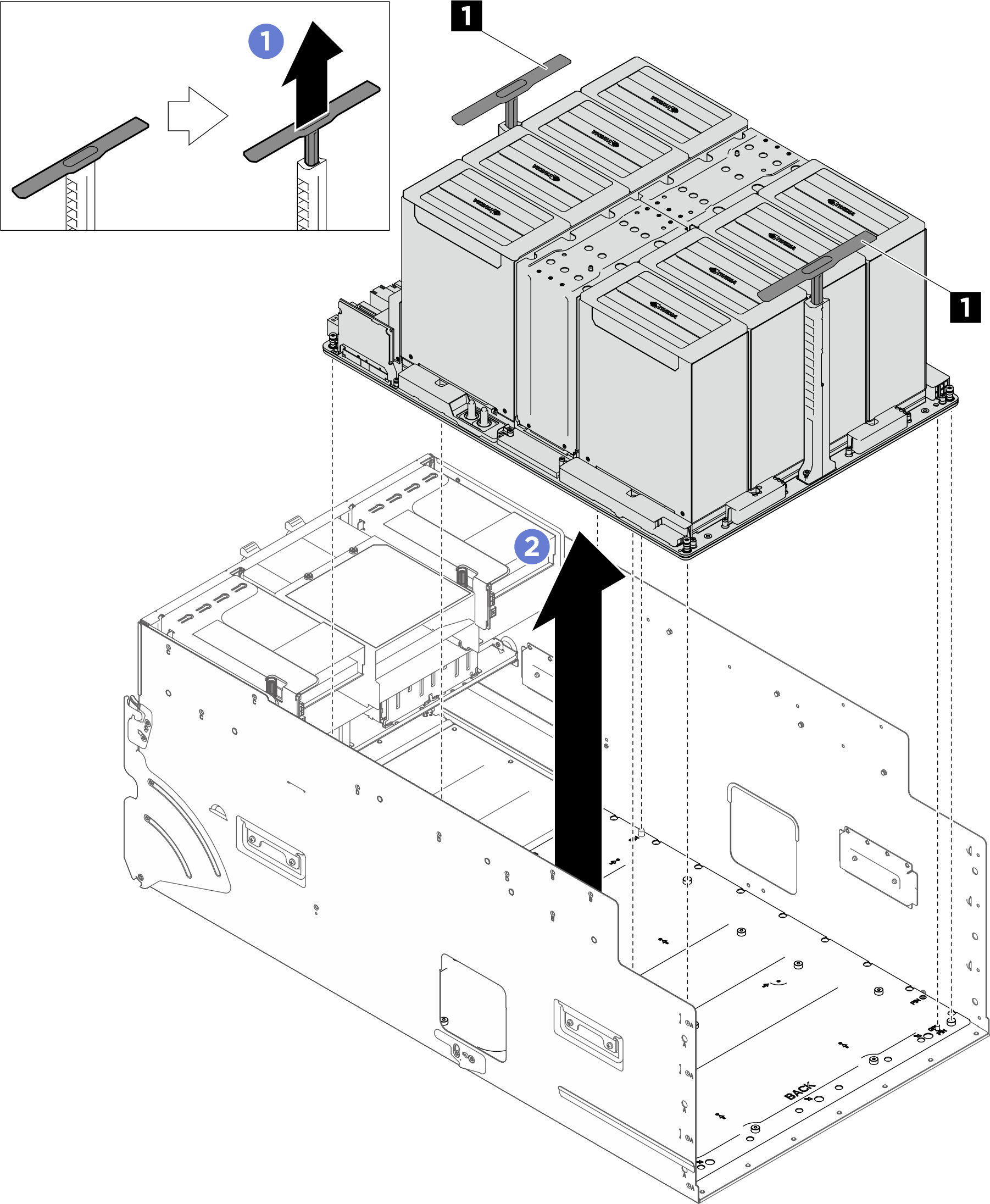

   รูปที่ 6. การถอด GPU คอมเพล็กซ์
