Extracción del complejo de GPU

Siga las instrucciones que aparecen en esta sección para quitar el complejo de GPU. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

S036

18 - 32 kg (39 - 70 lb)	32 - 55 kg (70 - 121 lb)

PRECAUCIÓN

Utilice métodos seguros cuando lo levante.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
• Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Nota

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:

• Un destornillador con regulación de par
• Una broca extendida Torx T15 (300 mm de largo)

Procedimiento

1. Prepárese para esta tarea.
   1. Tire de la lanzadera del sistema para quitarla del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera del sistema.
   2. Quite la bandeja de computación. Consulte Extracción de la bandeja de computación.
   3. Quite el marco del soporte del cable y el conjunto del deflector. Consulte Extracción del marco del soporte del cable y el conjunto del deflector.
   4. Quite el complejo de alimentación. Consulte Extracción del complejo de alimentación.
   5. Desconecte los cables de la placa base de la GPU.
   6. Quite todos los conductos de aire de GPU. Consulte Extracción del conducto de aire de una GPU.
2. Tire de la lanzadera del conmutador PCIe a la primera posición de parada.
   1. Presione los dos pestillos de liberación azules.
   2. Gire las dos palancas de liberación hasta que estén perpendiculares a la lanzadera del conmutador PCIe.
   3. Tire de la lanzadera del conmutador PCIe hacia delante hasta la primera posición de parada.
      Importante

      Para evitar daños, empuje las dos palancas de liberación hacia atrás y asegúrese de que encajen en su lugar después de extender la lanzadera del conmutador PCIe a su primera posición de parada.

      Figura 1. Tiraje de la lanzadera del conmutador PCIe a la primera posición de parada


3. Quite la abrazadera de soporte.
   1. Suelte los dos tornillos que fijan la abrazadera de soporte.
   2. Levante la abrazadera de soporte para quitarla de la lanzadera del sistema.
   Figura 2. Extracción de la abrazadera de soporte


4. Quite la división.
   1. Suelte los ocho tornillos marcados con A en ambos lados de la lanzadera del sistema.
   2. Deslice la división hacia atrás y quítela de la lanzadera del sistema.
   Figura 3. Extracción de la división


5. Quite la cubierta del disipador de calor NVSwitch.
   Figura 4. Extracción de la cubierta del disipador de calor NVSwitch


6. Suelte los dieciocho tornillos de fijación Torx T15 de la placa base de la GPU.
   Nota

   Afloje o apriete los tornillos con un destornillador de par con el par correspondiente. Como referencia, el par necesario para que los tornillos se suelten o aprieten completamente es de 0,6±0,024 newton-metros, 5,3±0,212 pulgada-libras.

   Figura 5. Extracción de tornillos

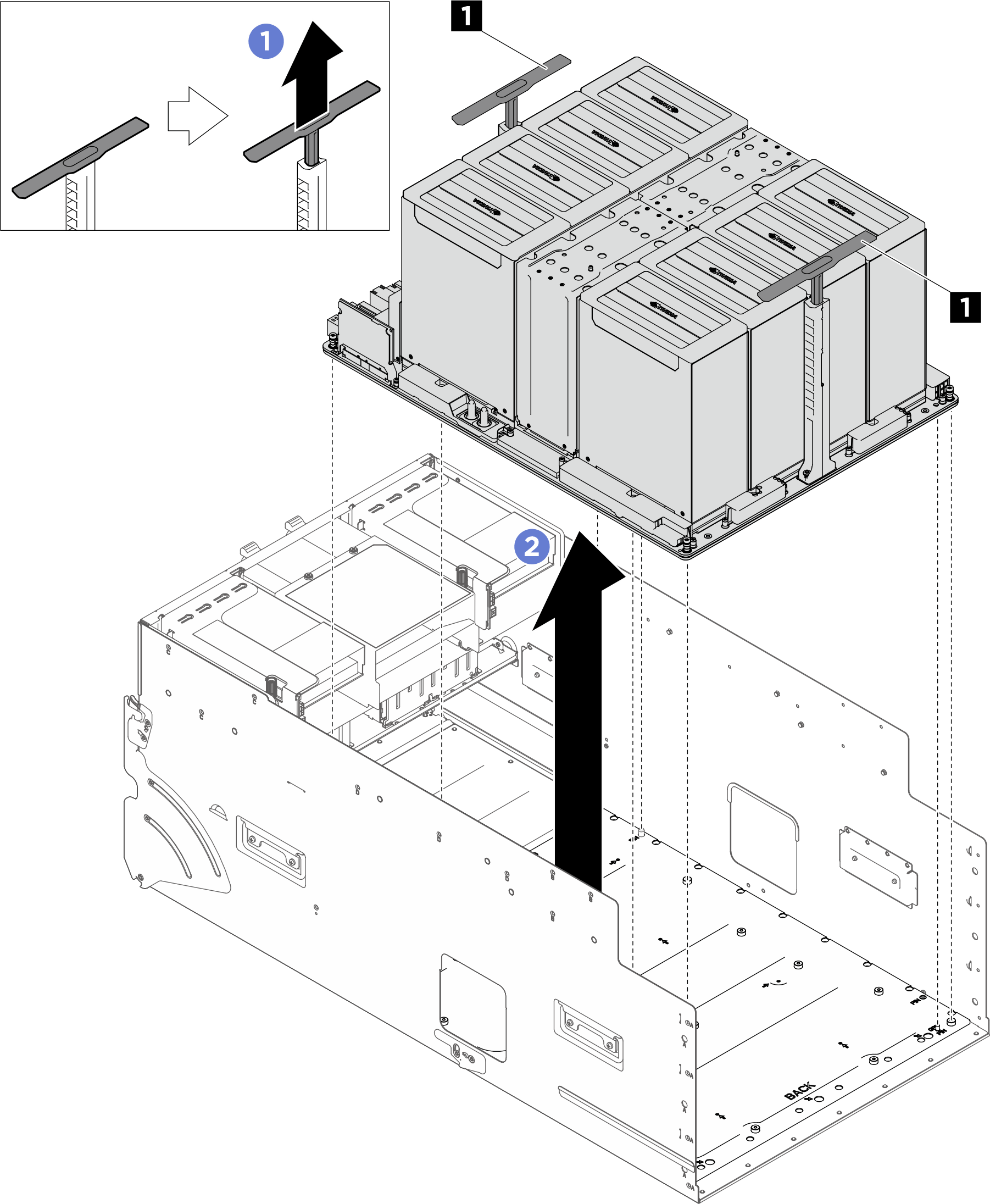

7. Quite el complejo de GPU.
   1. Extienda las dos asas (1) en ambos lados de la placa base de la GPU.
   2. Sostenga las dos asas (1) y levante el complejo de GPU para quitarlo de la lanzadera del sistema.
   Atención

   Asegúrese de que dos personas estén a ambos lados del complejo de GPU y levántenlo sujetando las dos asas (1).

   Figura 6. Extracción del complejo de GPU
