Instalación del complejo de GPU

Siga las instrucciones que aparecen en esta sección para instalar el complejo de GPU. El procedimiento debe ser realizado por un técnico capacitado.

Acerca de esta tarea

S036

18 - 32 kg (39 - 70 lb)	32 - 55 kg (70 - 121 lb)

PRECAUCIÓN

Utilice métodos seguros cuando lo levante.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
• Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.
• Para realizar este procedimiento se requieren dos personas y un dispositivo de elevación en el sitio que soporte hasta 400 lb (181 kg). Si todavía no tiene un dispositivo de elevación disponible, Lenovo ofrece el Genie Lift GL-8 material lift que se puede comprar en Data Center Solution Configurator. Asegúrese de incluir el freno de liberación con el pie y la plataforma de carga al pedir el Genie Lift GL-8 material lift.

Nota

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente:

• Un destornillador con regulación de par
• Una broca extendida Torx T15 (300 mm de largo)

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

• Vaya a Sitio web de descarga de controladores y software de ThinkSystem SR680a V3 para ver las actualizaciones más recientes de firmware y controlador para su servidor.

• Acceda a Actualización del firmware para obtener más información sobre las herramientas de actualización de firmware.

Procedimiento

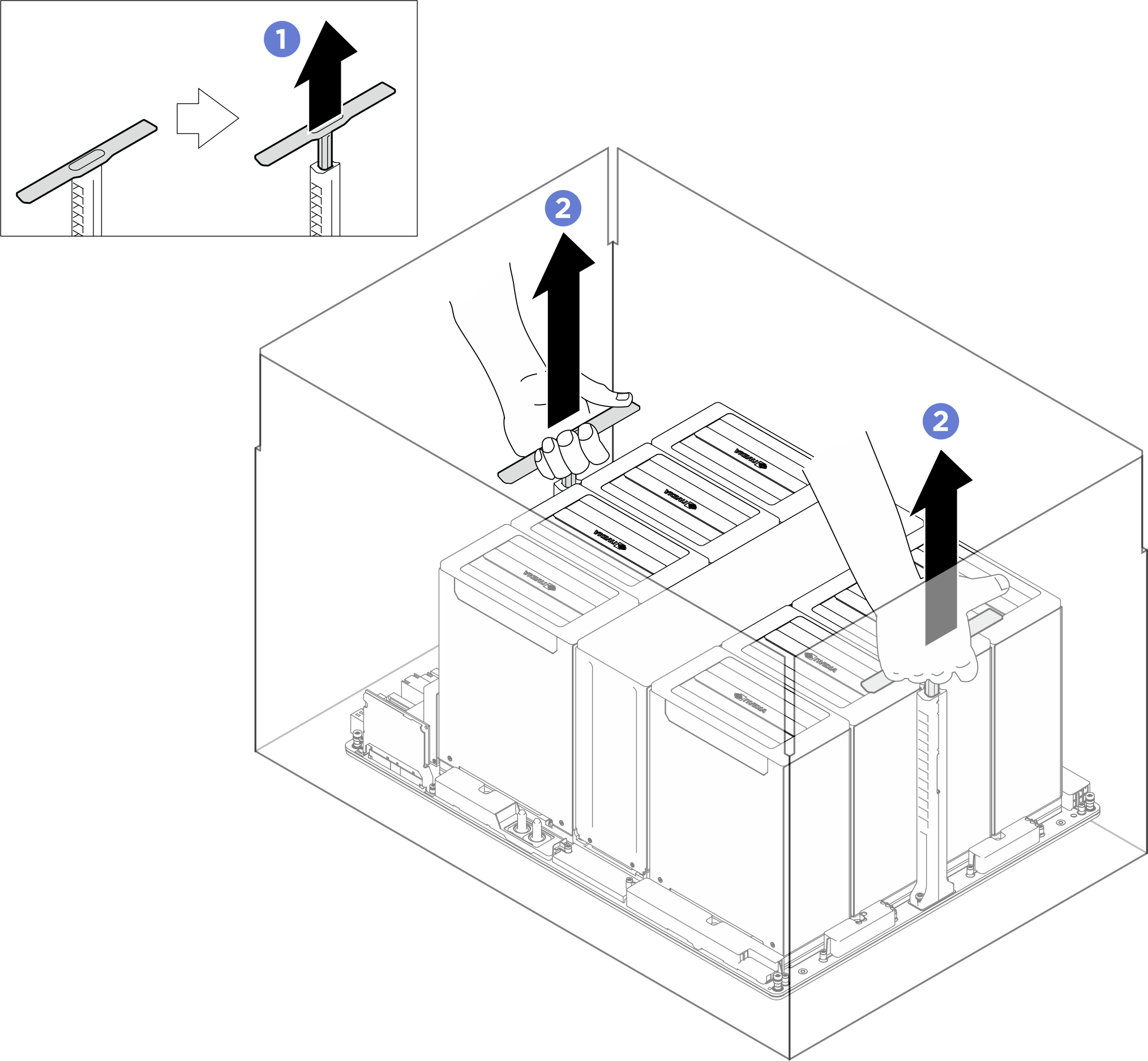

1. (Opcional) Quite el complejo de GPU nuevo de la caja del paquete.
   1. Extienda las dos asas en ambos lados de la placa base de GPU.
   2. Sostenga las dos asas y quite el complejo de GPU de la caja del paquete.
   Atención

   Asegúrese de que dos personas estén a ambos lados del complejo de GPU y levántenlo sujetando las dos asas.

   Figura 1. Extracción del complejo de GPU de la caja del paquete

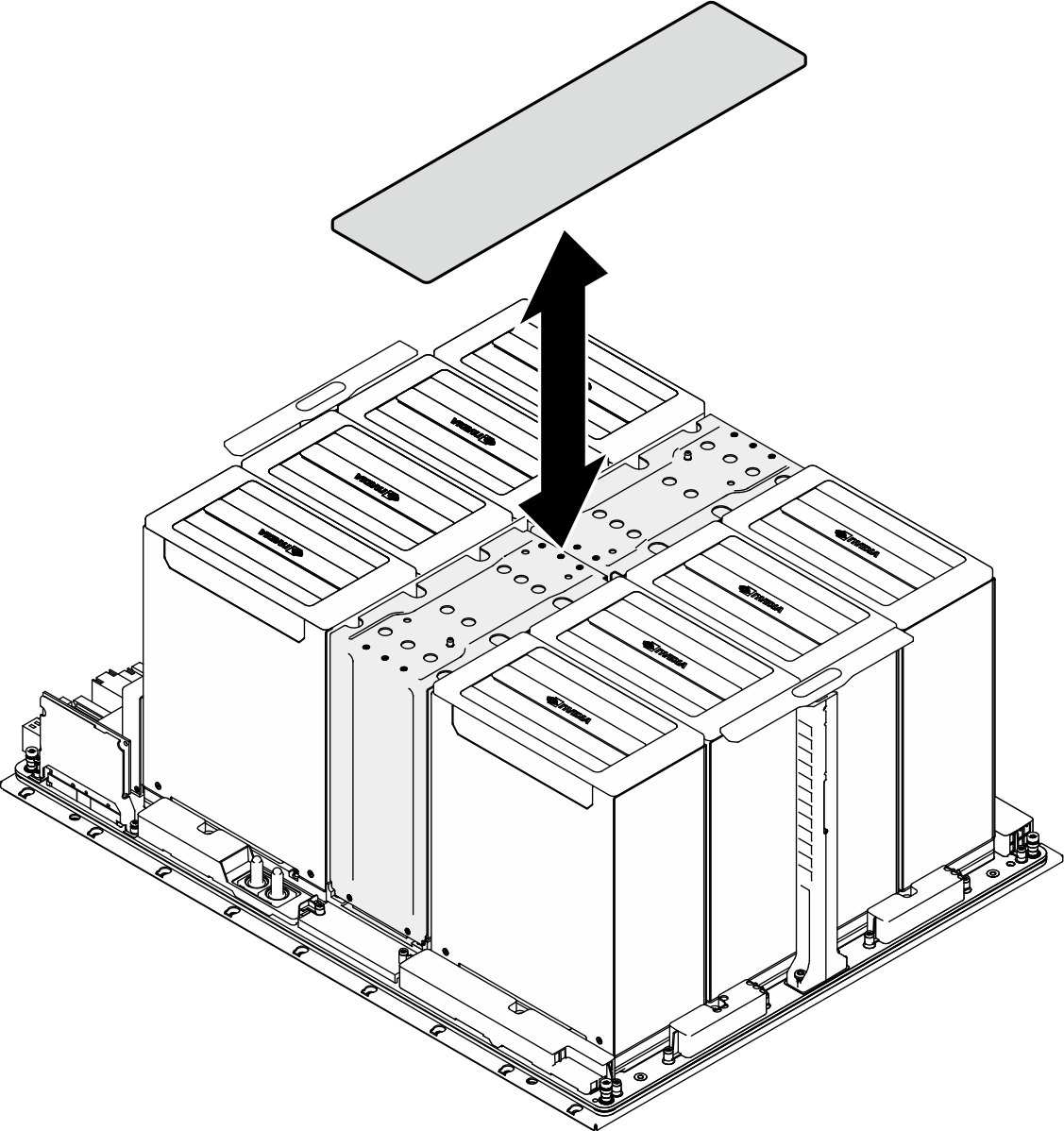

2. Quite la cubierta del disipador de calor NVSwitch.
   Figura 2. Extracción de la cubierta del disipador de calor NVSwitch


3. Instale el complejo de GPU.
   1. Sostenga las asas (1) en ambos lados de la placa base de la GPU en la orientación correcta según la ilustración; luego, alinee el complejo de GPU con los separadores en la placa del adaptador del complejo de GPU y colóquelo con cuidado en la placa del adaptador.
   2. Empuje las dos asas (1) hacia abajo.
   Atención

   Asegúrese de que dos personas estén a ambos lados del complejo de GPU y levántenlo sujetando las dos asas (1).

   Figura 3. Instalación del complejo de GPU


4. Siga la secuencia que se muestra en la siguiente ilustración para apretar los dieciocho tornillos de fijación Torx T15 para fijar el complejo de GPU.
   Importante

   No ajuste de más los tornillos para evitar daños.

   Nota

   Afloje o apriete los tornillos con un destornillador de par con el par correspondiente. Como referencia, el par necesario para que los tornillos se suelten o aprieten completamente es de 0,6±0,024 newton-metros, 5,3±0,212 pulgada-libras.

   Figura 4. Instalación del tornillo


5. Coloque la cubierta en el disipador de calor NVSwitch hasta que quede correctamente instalada.
   Figura 5. Instalación de la cubierta del disipador de calor NVSwitch


6. Instale la división.
   1. Sostenga la división en la orientación correcta como se muestra en la ilustración y deslícela hacia la lanzadera del sistema.
   2. Ubique los ocho orificios de tornillos marcados con A en ambos lados de la lanzadera del sistema. Luego, apriete los ocho tornillos para fijar la división.



7. Instale la abrazadera de soporte.
   1. Sostenga el soporte en la orientación correcta, tal como se muestra en la ilustración, y bájelo hacia la lanzadera del sistema.
   2. Apriete los dos tornillos para fijar la abrazadera de soporte.



8. Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
   1. Presione los dos pestillos de bloqueo frontales en ambos lados de la lanzadera del conmutador PCIe.
   2. Empuje la lanzadera del conmutador PCIe completamente hacia dentro de la lanzadera del sistema.
   3. Gire las dos palancas de liberación hasta que se bloqueen en su lugar.
      Figura 6. Instalación de la lanzadera del conmutador PCIe
