Installation du complexe GPU

Suivez les instructions de cette section pour installer le complexe GPU. La procédure doit être exécutée par un technicien qualifié.

À propos de cette tâche

S036




18 - 32 kg (39 - 70 lb)32 – 55 kg (70 – 121 lb)
ATTENTION
Soulevez la machine avec précaution.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.
  • Mettez l’emballage antistatique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface de protection antistatique.
  • Deux personnes et un dispositif de levage sur site pouvant soulever jusqu’à 181 kg (400 lb) sont nécessaires pour mener à bien cette procédure. Si vous ne disposez pas de dispositif de levage, Lenovo vous propose le Genie Lift GL-8 material lift, qui peut être acheté à l’adresse suivante : Data Center Solution Configurator. Assurez-vous d’inclure la pédale de frein et la plateforme de chargement lorsque vous commandez le Genie Lift GL-8 material lift.
Remarque
Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant :
  • Un tournevis dynamométrique
  • Un embout allongé Torx T15 (longueur : 300 mm)
Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. (Facultatif) Retirez le nouveau complexe GPU de la boîte d’emballage.
    1. Déployez les deux poignées des deux côtés de la carte mère du GPU.
    2. Saisissez les deux poignées et retirez le complexe GPU de la boîte d’emballage.
    Avertissement
    Assurez-vous que deux personnes se tiennent de chaque côté du complexe GPU et soulevez-le en tenant les deux poignées.

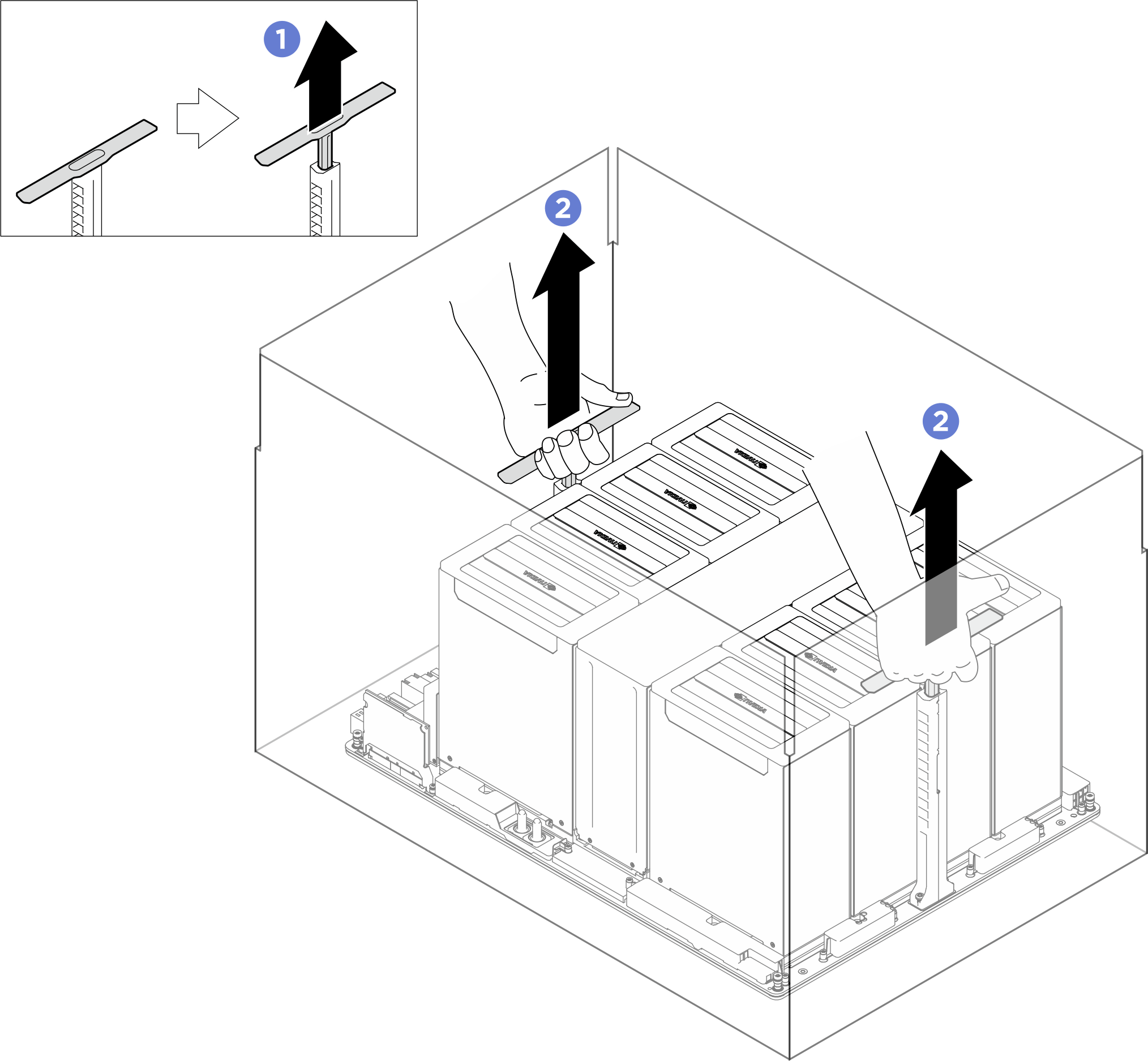

    Figure 1. Retrait du complexe GPU de la boîte d’emballage
    Removing the GPU complex from the package box
  2. Retirez le cache du dissipateur thermique NVSwitch.

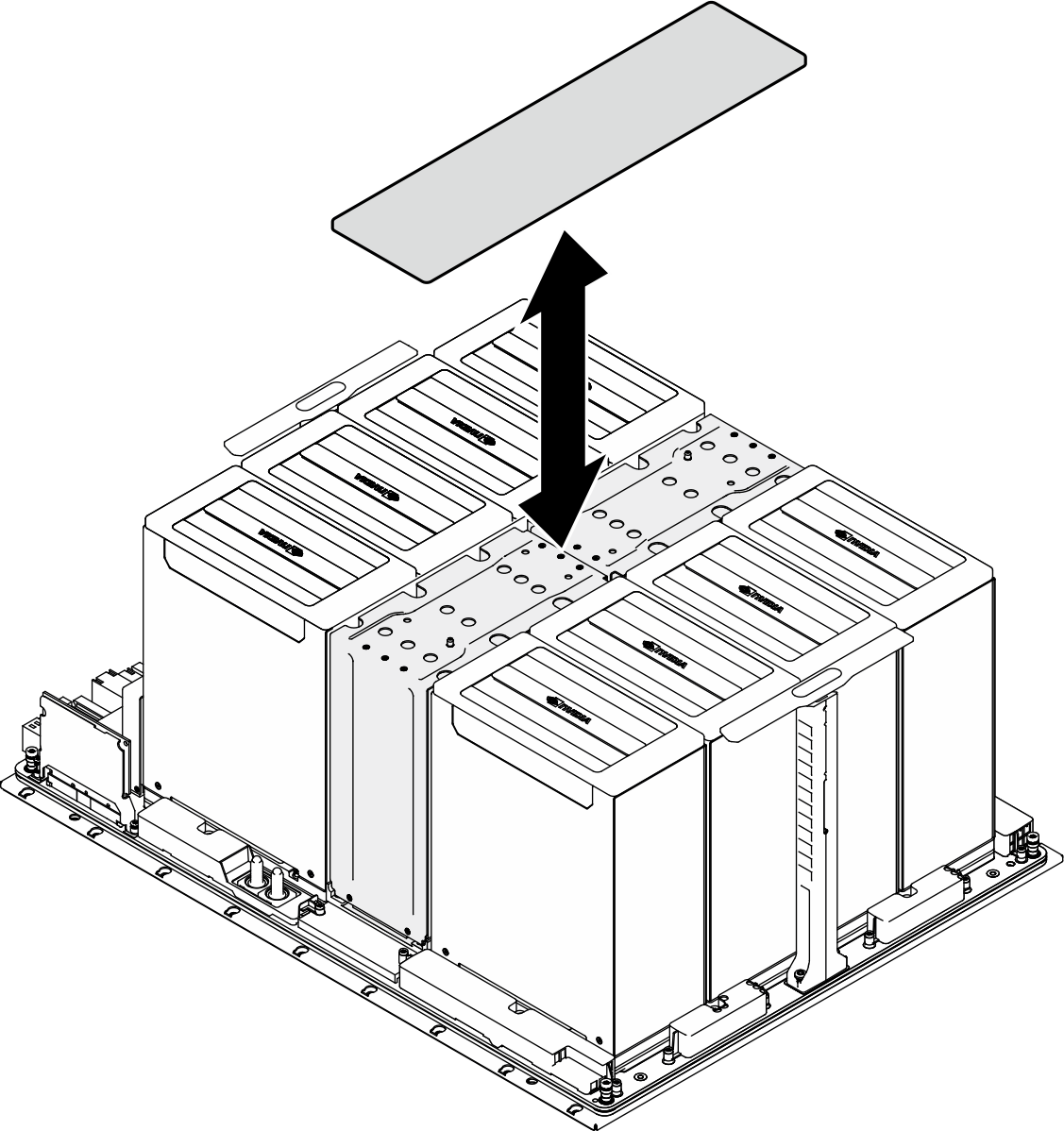

    Figure 2. Retrait du cache du dissipateur thermique NVSwitch
    NVSwitch heat sink cover removal
  3. Installez le complexe GPU.
    1. Saisissez les poignées (1) des deux côtés de la carte mère du GPU dans le bon sens, comme illustré. Ensuite, alignez le complexe GPU sur les picots de la plaque d’adaptateur du complexe GPU et placez-le minutieusement sur la plaque d’adaptateur.
    2. Poussez les deux poignées (1) vers le bas.
    Avertissement
    Assurez-vous que deux personnes se tiennent de chaque côté du complexe GPU et soulevez-le en tenant les deux poignées (1).
    Figure 3. Installation du complexe GPU
    GPU complex installation
  4. Suivez la séquence présentée dans l’illustration ci-dessous afin de serrer les dix-huit vis imperdables Torx T15 pour fixer le complexe GPU.
    Important
    Ne serrez pas trop les vis afin d’éviter tout dommage.
    Remarque
    Desserrez ou serrez les vis avec un tournevis dynamométrique réglé au couple approprié. À titre de référence, le couple requis pour desserrer ou serrer complètement les vis est de 0,6±0,024 newton-, 5,3±0,212 pouces-livres.
    Figure 4. Installation des vis
    Screw installation
  5. Placez le cache sur le dissipateur thermique NVSwitch jusqu’à ce qu’il soit solidement fixé.
    Figure 5. Installation du cache du dissipateur thermique NVSwitch
    NVSwitch heat sink cover installation
  6. Installez la cloison.
    1. Maintenez la cloison dans l’orientation correcte, comme le montre l’illustration. Ensuite, faites-la coulisser dans la navette système.
    2. Repérez les huit trous de vis accompagnés de l’inscription A des deux côtés de la navette système. Ensuite, serrez les huit vis pour fixer la cloison.


  7. Installez le support.
    1. Maintenez le support dans l’orientation correcte, comme le montre l’illustration. Ensuite, abaissez-le dans la navette système.
    2. Serrez les deux vis pour fixer le support.


  8. Poussez la navette de commutation PCIe entièrement dans la navette système.
    1. Appuyez sur les deux loquets de verrouillage avant de chaque côté de la navette de commutation PCIe.
    2. Poussez la navette de commutation PCIe entièrement dans la navette système.
    3. Faites pivoter les deux leviers de dégagement jusqu’à ce qu’ils se bloquent.
      Figure 6. Installation de la navette de commutation PCIe
      PCIe switch shuttle installation

Après avoir terminé

  1. Réinstallez tous les conduits de ventilation du GPU. Voir Installation d’un conduit de ventilation de GPU.
  2. Reconnectez les câbles à la carte mère du GPU. Voir Cheminement des câbles de la carte mère du GPU pour en savoir plus.
  3. Réinstallez le complexe d’alimentation. Voir Installation du complexe d’alimentation.
  4. Réinstallez le bloc cadre du support de câble et grille. Voir Installation du bloc cadre du support de câble et grille.
  5. Réinstallez le plateau de calcul. Voir Installation du plateau de calcul.
  6. Réinstallez la navette système. Voir Installation de la navette système.
  7. Terminez de remplacer les composants. Voir Fin du remplacement des composants.
