Installazione del complesso GPU

Seguire le istruzioni riportate in questa sezione per installare il complesso GPU. La procedura deve essere eseguita da un tecnico qualificato.

Informazioni su questa attività

S036

18 - 32 kg (39 - 70 libbre)	32 - 55 kg (70 - 121 libbre)

Avvertenza

Applicare le procedure di sicurezza per il sollevamento.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
• Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.
• Per eseguire questa procedura sono necessarie due persone e un dispositivo di sollevamento in grado di supportare fino a 400 libbre (181 kg). Se non si dispone già di un dispositivo di sollevamento, Lenovo offre la Genie Lift GL-8 material lift che può essere acquistata in Data Center Solution Configurator. Assicurarsi di includere il freno a pedale e la piattaforma di carico al momento dell'ordine Genie Lift GL-8 material lift.

Nota

Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente:

• Un cacciavite dinamometrico
• Una punta Torx T15 estesa (lunghezza 300 mm)

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

• Visitare il sito Sito Web per il download di driver e software per ThinkSystem SR680a V3 per visualizzare gli aggiornamenti più recenti di firmware e driver per il server in uso.

• Per ulteriori informazioni sugli strumenti di aggiornamento del firmware, vedere Aggiornamento del firmware.

Procedura

1. (Facoltativo) Rimuovere il nuovo complesso GPU dalla confezione.
   1. Estendere le due maniglie su entrambi i lati della scheda di base della GPU.
   2. Afferrare le due maniglie e rimuovere il complesso GPU dalla confezione.
   Attenzione

   Assicurarsi che due persone siano posizionate su entrambi i lati del complesso GPU e lo sollevino tramite le due maniglie.

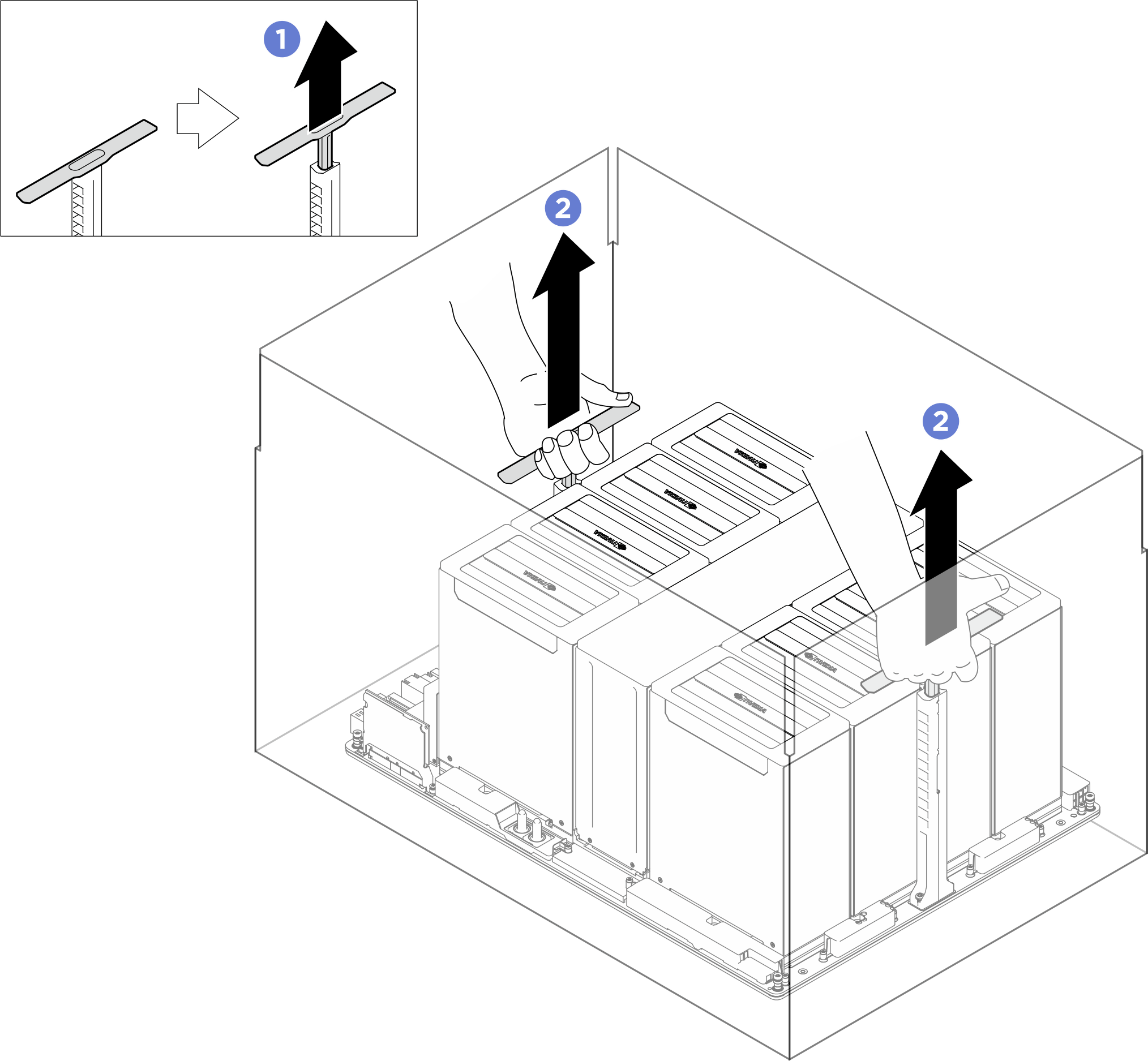

   Figura 1. Rimozione del complesso GPU dalla confezione


2. Rimuovere il coperchio dal dissipatore di calore NVSwitch.

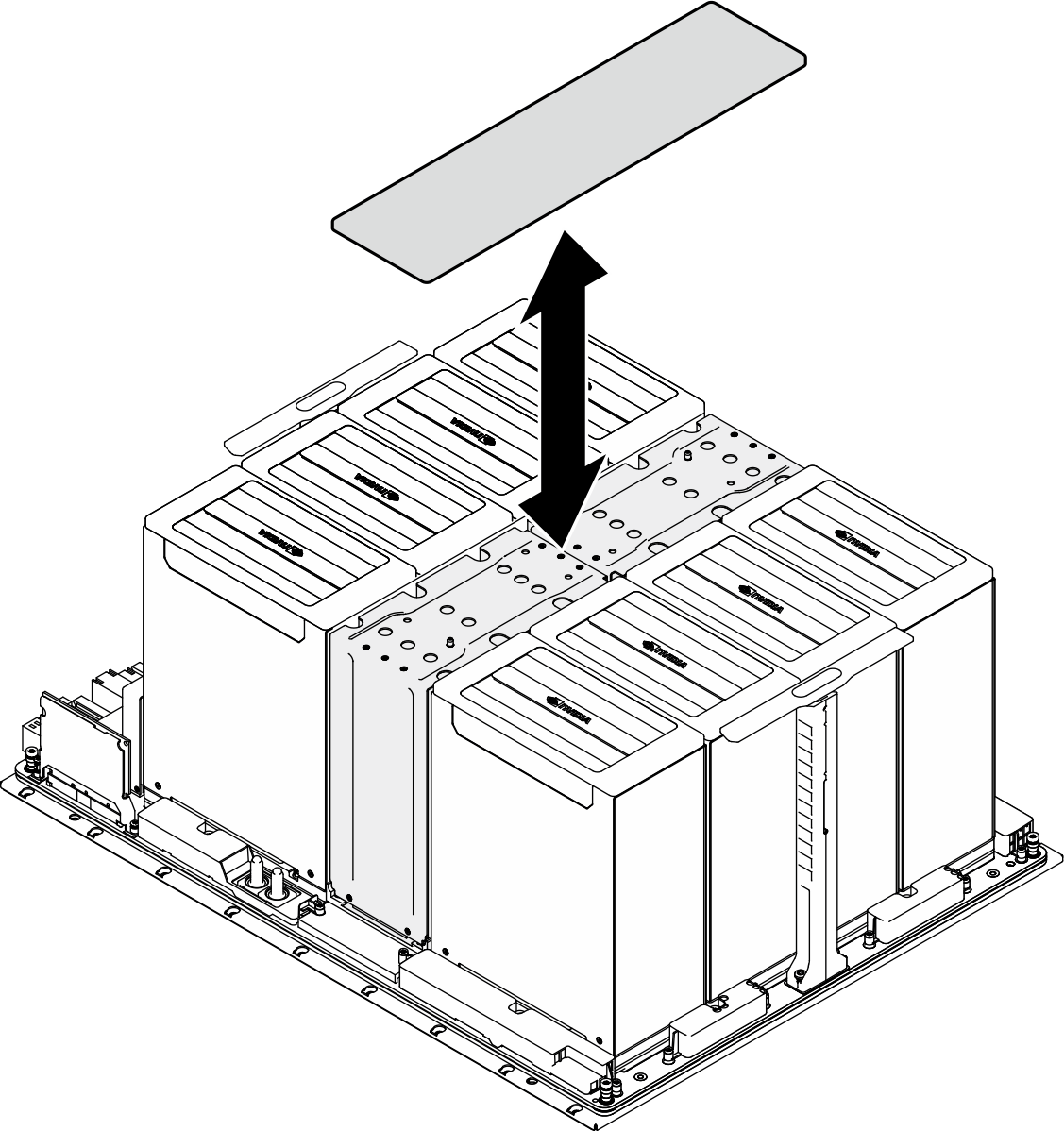

   Figura 2. Rimozione del coperchio del dissipatore di calore NVSwitch


3. Installare il complesso GPU.
   1. Tenere le maniglie (1) su entrambi i lati della scheda di base della GPU nell'orientamento corretto, come illustrato. Allineare quindi il complesso GPU ai distanziatori sulla piastra adattatore del complesso GPU e posizionarlo con cautela sulla piastra adattatore.
   2. Spingere le due maniglie (1) in basso.
   Attenzione

   Assicurarsi che il complesso GPU sia sollevato tramite le due maniglie da due persone posizionate su entrambi i lati (1).

   Figura 3. Installazione del complesso GPU


4. Attenersi alla sequenza mostrata nella figura che segue per serrare le diciotto viti prigioniere Torx T15 e fissare il complesso GPU.
   Importante

   Non serrare eccessivamente le viti per evitare danni.

   Nota

   Allentare o stringere le viti con un cacciavite dinamometrico, impostato sulla coppia di serraggio corretta. Come riferimento, la coppia richiesta per allentare o serrare completamente le viti è 0,6±0,024 newton metri, 5,3±0,212 pollici libbre.

   Figura 4. Installazione delle viti


5. Posizionare il coperchio sul dissipatore di calore NVSwitch finché non è bloccato saldamente in posizione.
   Figura 5. Installazione del coperchio del dissipatore di calore NVSwitch


6. Installare la paratia.
   1. Mantenere la paratia nell'orientamento corretto come illustrato e farla scorrere nello shuttle di sistema.
   2. Individuare gli otto fori per viti contrassegnati da A su entrambi i lati dello shuttle di sistema, quindi serrare le otto viti per fissare la paratia.



7. Installare la staffa di supporto.
   1. Mantenere la staffa nell'orientamento corretto come illustrato e abbassarla nello shuttle di sistema.
   2. Serrare le due viti per fissare la staffa di supporto.



8. Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
   1. Premere i due fermi di blocco anteriori su entrambi i lati dello shuttle dello switch PCIe.
   2. Spingere completamente lo shuttle dello switch PCIe nello shuttle di sistema.
   3. Ruotare le due leve di rilascio finché non si bloccano in posizione.
      Figura 6. Installazione dello shuttle dello switch PCIe
