ติดตั้ง GPU คอมเพล็กซ์

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้ง GPU คอมเพล็กซ์ ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

เกี่ยวกับงานนี้

S036




18 - 32 กก. (39 - 70 ปอนด์)32 - 55 กก. (70 - 121 ปอนด์)
ข้อควรระวัง
ใช้วิธีปฏิบัติที่ปลอดภัยเมื่อต้องทำการยก
ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
  • นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
  • ต้องมีสองคนและอุปกรณ์ยกหนึ่งตัวในสถานที่ที่รองรับน้ำหนักได้ถึง 400 ปอนด์ (181 กก.) ในการดำเนินขั้นตอนนี้ หากคุณยังไม่มีอุปกรณ์ยก Lenovo มี Genie Lift GL-8 material lift ที่คุณสามารถซื้อได้ที่ Data Center Solution Configurator อย่าลืมรวมเบรกเท้าและแท่นยกไว้ในรายการขณะสั่งซื้อ Genie Lift GL-8 material lift
หมายเหตุ
ตรวจสอบให้แน่ใจว่าคุณมีเครื่องมือที่จำเป็นตามรายการด้านล่างเพื่อการเปลี่ยนชิ้นส่วนที่ถูกต้อง:
  • ไขควงแรงบิดหนึ่งอัน
  • ดอกไขควงขยาย Torx T15 หนึ่งดอก (ยาว 300 มม.)
การดาวน์โหลดเฟิร์มแวร์และไดรเวอร์: คุณอาจต้องอัปเดตเฟิร์มแวร์หรือไดรเวอร์หลังจากเปลี่ยนส่วนประกอบ

ขั้นตอน

  1. (ขั้นตอนเสริม) นำ GPU คอมเพล็กซ์ใหม่ออกจากกล่องบรรจุภัณฑ์
    1. ขยายที่จับสองข้างที่อยู่ทั้งสองด้านของแผงวงจรหลัก GPU
    2. จับที่จับทั้งสองข้าง แล้วนำ GPU คอมเพล็กซ์ออกจากกล่องบรรจุภัณฑ์
    ข้อควรสนใจ
    ต้องมีคนสองคนยืนบริเวณทั้งสองข้างของ GPU คอมเพล็กซ์ แล้วยกขึ้นโดยจับที่จับสองข้าง

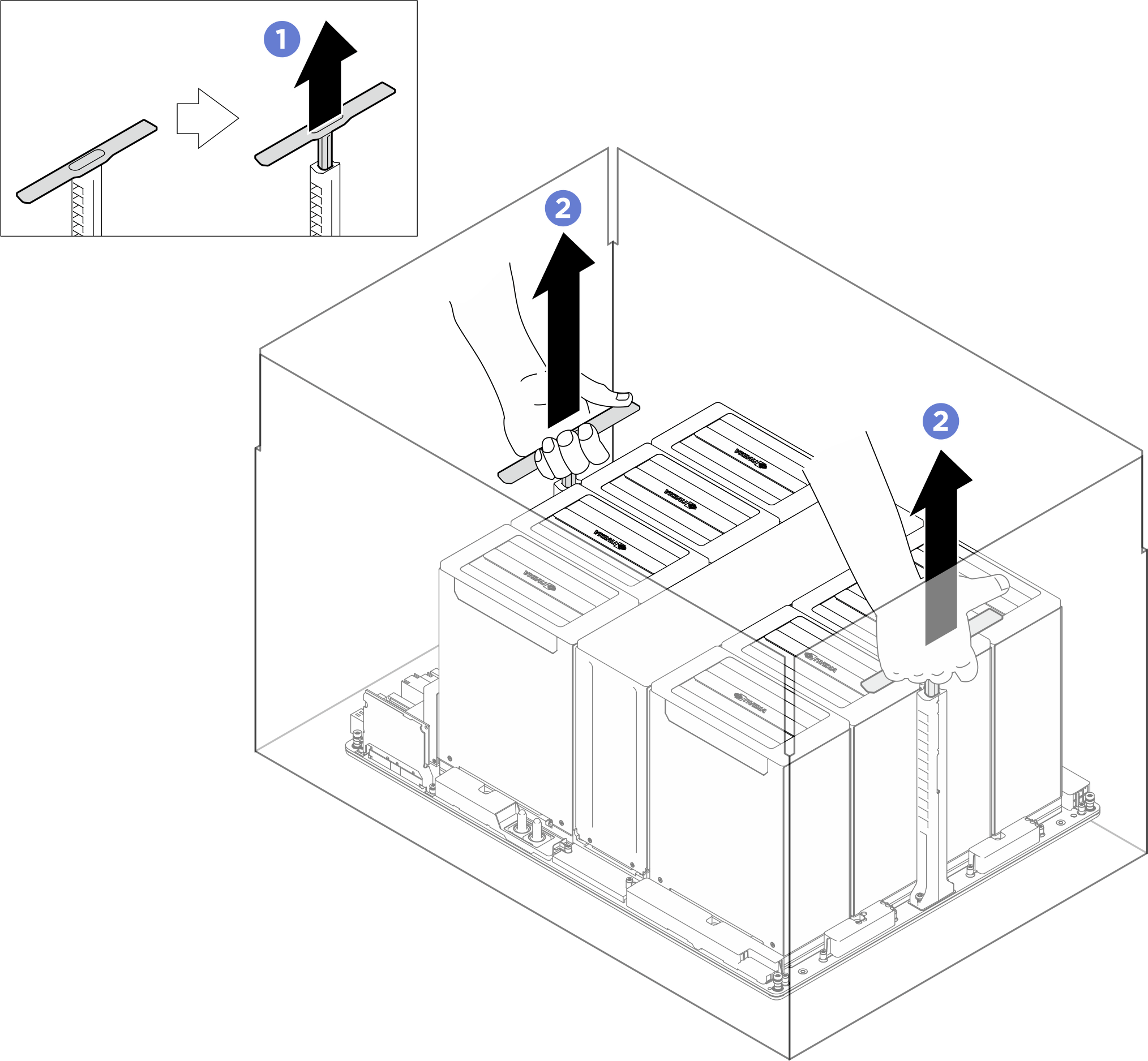

    รูปที่ 1. การนำ GPU คอมเพล็กซ์ออกจากกล่องบรรจุภัณฑ์
    Removing the GPU complex from the package box
  2. ถอดฝาครอบออกจากตัวระบายความร้อน NVSwitch

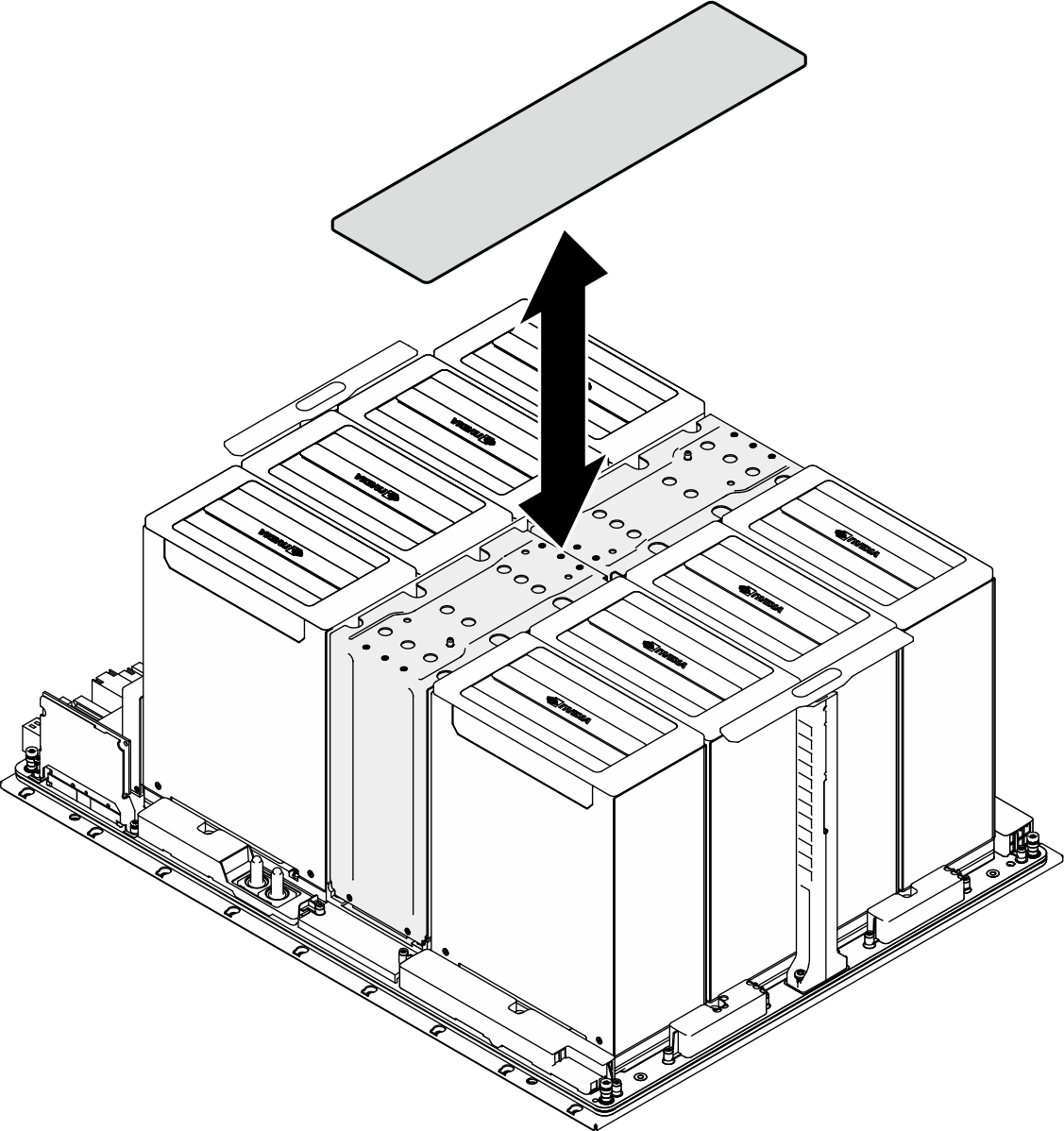

    รูปที่ 2. การถอดฝาครอบตัวระบายความร้อน NVSwitch
    NVSwitch heat sink cover removal
  3. ติดตั้ง GPU คอมเพล็กซ์
    1. จับที่จับ (1) ที่อยู่ทั้งสองด้านของแผงวงจรหลัก GPU ในทิศทางที่ถูกต้องตามภาพ จากนั้นจัดตำแหน่ง GPU คอมเพล็กซ์ให้ตรงกับขาตั้งบนแผ่นอะแดปเตอร์ GPU คอมเพล็กซ์ แล้วค่อยๆ วางลงบนแผ่นอะแดปเตอร์
    2. ดันที่จับสองตัว (1) ลง
    ข้อควรสนใจ
    ต้องมีคนสองคนยืนบริเวณทั้งสองข้างของ GPU คอมเพล็กซ์ แล้วยกขึ้นโดยจับที่จับสองข้าง (1)
    รูปที่ 3. การติดตั้ง GPU คอมเพล็กซ์
    GPU complex installation
  4. ทำตามลำดับที่แสดงในภาพประกอบด้านล่างเพื่อขันสกรูยึด Torx T15 สิบแปดตัวเพื่อยึด GPU คอมเพล็กซ์
    สำคัญ
    อย่าขันสกรูแน่นจนเกินไปเพื่อป้องกันการชำรุดเสียหาย
    หมายเหตุ
    คลายและขันสกรูด้วยชุดไขควงแรงบิดเพื่อแรงบิดที่เหมาะสม แรงบิดอ้างอิงที่ต้องใช้ในการคลายสกรูหรือขันสกรูให้แน่นคือ 0.6±0.024 นิวตัน-เมตร หรือ 5.3±0.212 นิ้ว-ปอนด์
    รูปที่ 4. การขันสกรู
    Screw installation
  5. วางฝาครอบลงบนตัวระบายความร้อน NVSwitch จนกว่าจะเข้าที่อย่างแน่นหนา
    รูปที่ 5. การติดตั้งฝาครอบตัวระบายความร้อน NVSwitch
    NVSwitch heat sink cover installation
  6. ติดตั้งส่วนกั้น
    1. จับส่วนกั้นในทิศทางที่ถูกต้องตามภาพ และเลื่อนเข้าไปในชัตเทิลระบบ
    2. ค้นหารูสกรูแปดรูที่ทำเครื่องหมาย A ที่อยู่ทั้งสองด้านของชัตเทิลระบบ จากนั้นขันสกรูแปดตัวเพื่อยึดส่วนกั้น


  7. ติดตั้งโครงยึดรองรับ
    1. จับโครงยึดในทิศทางที่ถูกต้องตามภาพ และวางลงในชัตเทิลระบบ
    2. ขันสกรูสองตัวเพื่อยึดโครงยึดรองรับ


  8. ดันชัตเทิลสวิตช์ PCIe เข้าไปในชัตเทิลระบบจนสุด
    1. กดสลักล็อคด้านหน้าสองตัวที่อยู่ทั้งสองด้านของชัตเทิลสวิตช์ PCIe
    2. ดันชัตเทิลสวิตช์ PCIe เข้าไปในชัตเทิลระบบจนสุด
    3. หมุนคันปลดสองตัวจนกว่าจะลงล็อค
      รูปที่ 6. การติดตั้งชัตเทิลสวิตช์ PCIe
      PCIe switch shuttle installation

หลังจากดำเนินการเสร็จ

  1. ติดตั้งชุดดูดอากาศ GPU ทั้งหมดกลับเข้าที่ โปรดดู ติดตั้งชุดดูดอากาศ GPU
  2. เชื่อมต่อสายเข้ากับแผงวงจรหลัก GPU อีกครั้ง โปรดดูข้อมูลเพิ่มเติมที่ การเดินสายแผงวงจรหลัก GPU
  3. ติดตั้งคอมเพล็กซ์พลังงานกลบเข้าที่ โปรดดู ติดตั้งคอมเพล็กซ์พลังงาน
  4. ติดตั้งโครงตัวยึดสายและส่วนประกอบแผ่นกั้นกลับเข้าที่ โปรดดู ติดตั้งโครงตัวยึดสายและส่วนประกอบแผ่นกั้น
  5. ติดตั้งถาดคอมพิวท์กลับเข้าที่ โปรดดู ติดตั้งถาดคอมพิวท์
  6. ติดตั้งชัตเทิลระบบกลับเข้าที่ โปรดดู ติดตั้งชัตเทิลระบบ
  7. ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
