GPU 복합체 설치

이 섹션의 지침에 따라 GPU 복합체를 설치하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

이 작업 정보

S036

18~32kg(39~70lb)	32~55kg(70~121lb)

경고

제품을 들 때에는 안전 수칙을 따르십시오.

주의

• 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
• 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.
• 현장에 최대 181kg(400lbs)을 지탱할 수 있는 리프팅 장치 1대와 작업자 2명이 있어야 이 절차를 수행할 수 있습니다. 아직 사용할 수 있는 리프팅 장치가 준비되지 않은 경우 Lenovo에서 Genie Lift GL-8 material lift를 제공하며, Data Center Solution Configurator에서 구입 가능합니다. Genie Lift GL-8 material lift를 주문할 때 풋 릴리스 브레이크와 로드 플랫폼이 포함되어 있는지 확인하십시오.

주

구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.

• 토크 드라이버 1개
• Torx T15 확장 비트(길이 300mm) 1개

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

• 서버의 최신 펌웨어 및 드라이버 업데이트를 확인하려면 드라이버 및 소프트웨어 다운로드 웹사이트(ThinkSystem SR680a V3)로 이동하십시오.

• 펌웨어 업데이트 도구에 대한 자세한 정보를 보려면 펌웨어 업데이트로 이동하십시오.

절차

1. (선택 사항) 패키지 상자에서 새 GPU 복합체를 제거합니다.
   1. GPU 베이스보드의 양쪽에 있는 핸들 2개를 확장합니다.
   2. 핸들 2개를 잡고 패키지 상자에서 GPU 복합체를 제거합니다.
   주의

   GPU 복합체의 양쪽에 두 사람이 서 있는지 확인하고 핸들 2개를 잡고 들어 올립니다.

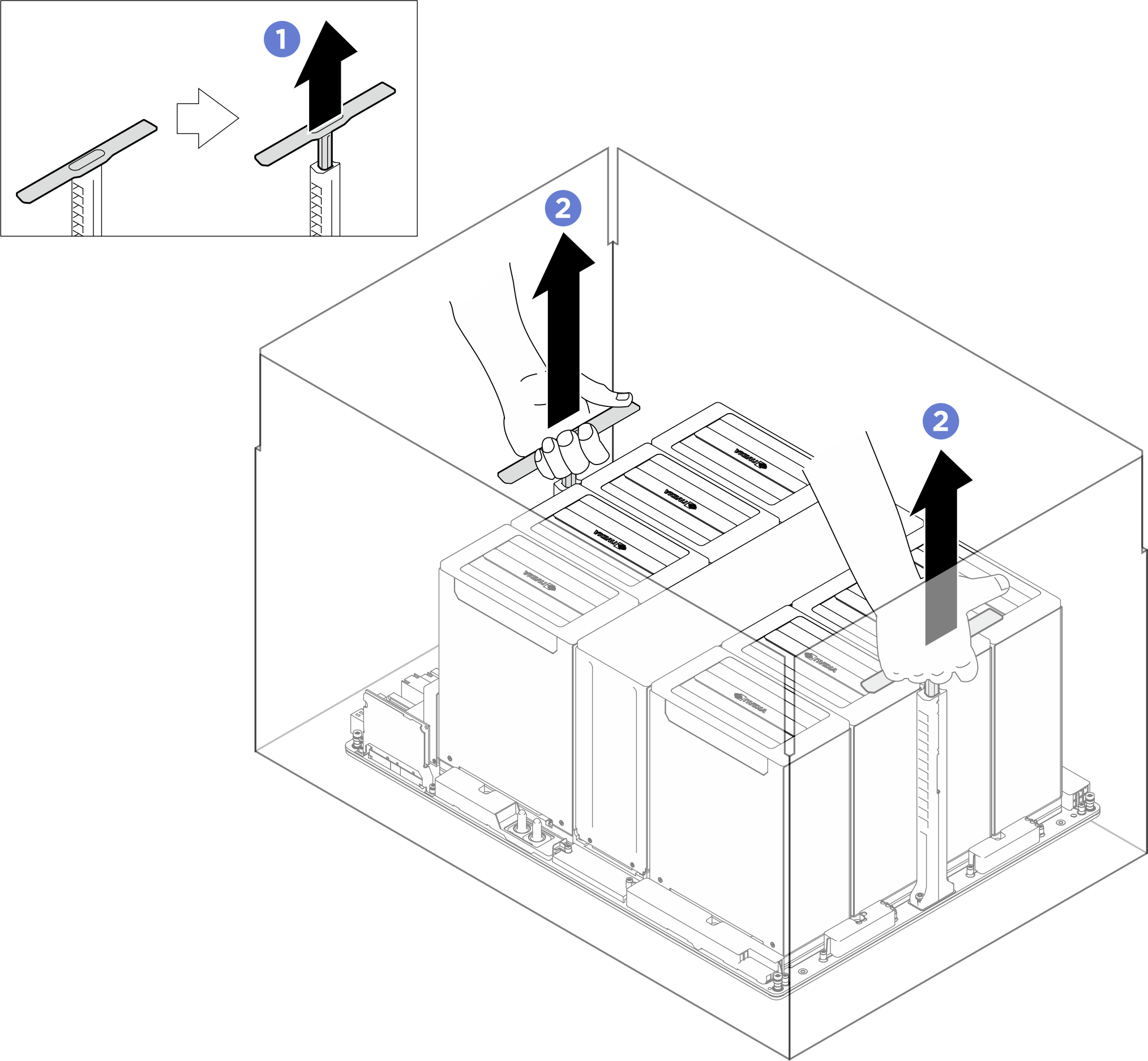

   그림 1. 패키지 상자에서 GPU 복합체 제거


2. NVSwitch 방열판에서 덮개를 제거합니다.

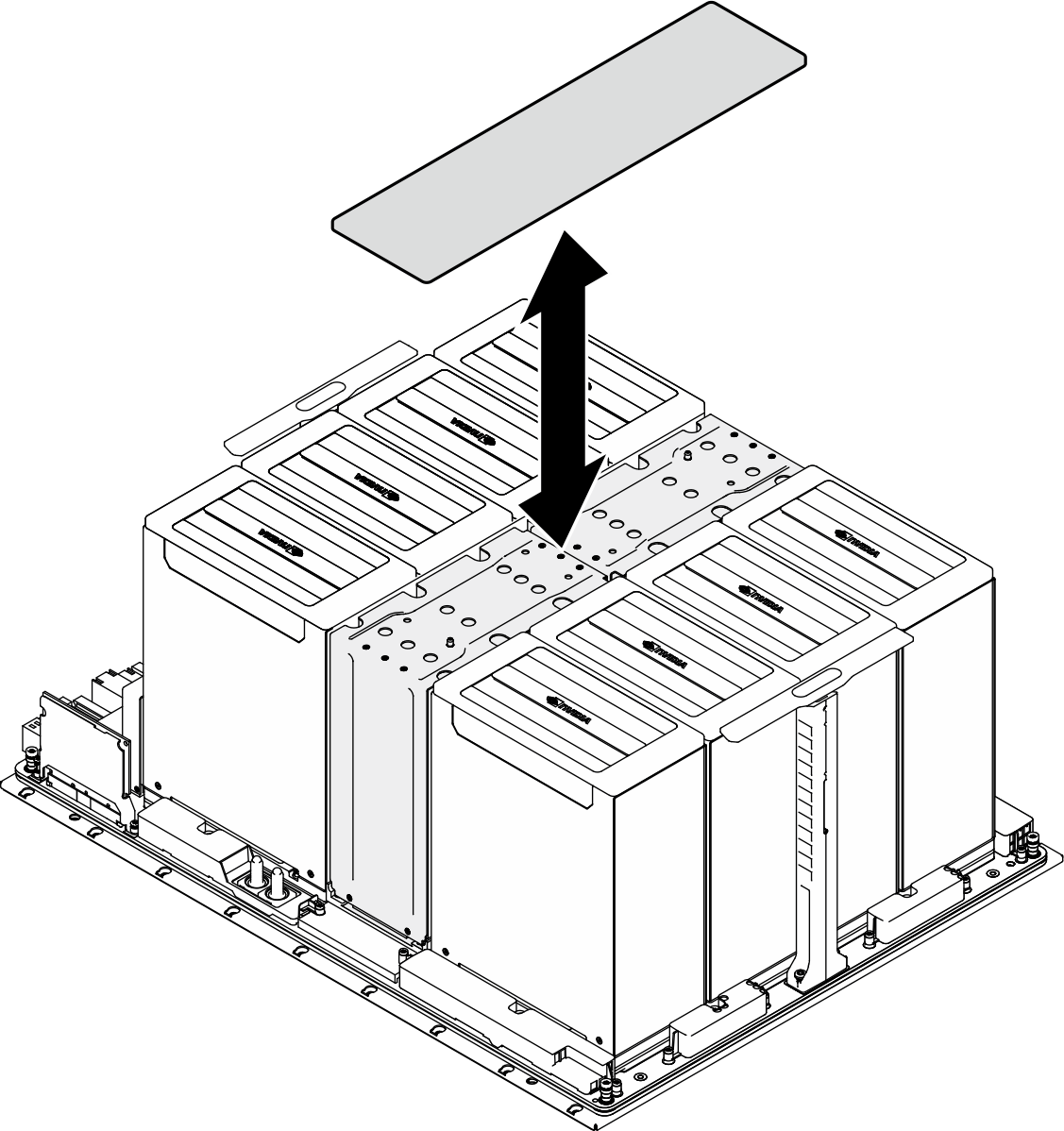

   그림 2. NVSwitch 방열판 덮개 제거


3. GPU 복합체를 설치합니다.
   1. 그림과 같이 GPU 베이스보드 양쪽의 핸들(1)을 올바른 방향으로 잡은 다음 GPU 복합체를 GPU 복합체 어댑터판의 스탠드오프에 맞추고 어댑터판 위에 조심스럽게 놓습니다.
   2. 손잡이 2개(1)를 아래로 누릅니다.
   주의

   GPU 복합체의 양쪽에 두 사람이 서 있는지 확인하고 핸들 2개(1)를 잡고 들어 올립니다.

   그림 3. GPU 복합체 설치


4. 아래 그림에 표시된 순서에 따라 Torx T15 고정 나사 18개를 조여 GPU 복합체를 고정합니다.
   중요사항

   손상을 방지하려면 나사를 너무 세게 조이지 마십시오.

   주

   토크 드라이버를 사용하여 적절한 토크로 나사를 풀거나 조이십시오. 참고로 나사를 완전히 풀거나 조이는 데 필요한 토크는 0.6±0.024뉴턴 미터(5.3±0.212인치 파운드)입니다.

   그림 4. 나사 설치


5. 덮개가 단단히 고정될 때까지 NVSwitch 방열판에 덮개를 올려 놓습니다.
   그림 5. NVSwitch 방열판 덮개 설치


6. 벌크헤드를 설치합니다.
   1. 그림과 같이 벌크헤드를 올바른 방향으로 잡고 시스템 셔틀에 밀어넣으십시오.
   2. 시스템 셔틀 양쪽의 A 표시가 있는 나사 구멍 8개를 찾은 다음 나사 8개를 조여 벌크헤드를 고정합니다.



7. 지지 브래킷을 설치하십시오.
   1. 그림과 같이 브래킷을 올바른 방향으로 잡고 시스템 셔틀에 내려 놓으십시오.
   2. 나사 2개를 조여 지지 브래킷을 고정합니다.



8. PCIe 스위치 셔틀을 시스템 셔틀에 완전히 밀어 넣으십시오.
   1. PCIe 스위치 셔틀의 양쪽에 있는 두 개의 앞면 잠금 래치를 누르십시오.
   2. PCIe 스위치 셔틀을 시스템 셔틀에 완전히 밀어 넣으십시오.
   3. 해제 레버 2개를 제자리에 고정될 때까지 돌립니다.
      그림 6. PCIe 스위치 셔틀 설치
