Instalar o complexo da GPU

Siga as instruções nesta seção para instalar o complexo da GPU. O procedimento deve ser executado por um técnico treinado.

Sobre esta tarefa

S036

18 - 32 kg (39 - 70 lb)	32 - 55 kg (70 - 121 lb)

CUIDADO

Utilize práticas seguras ao levantar.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
• Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
• Duas pessoas e um dispositivo de elevação no local que podem suportar até 400 lb (181 kg) são necessários para executar esse procedimento. Se você ainda não tiver um dispositivo de içamento disponível, a Lenovo oferece o Genie Lift GL-8 material lift que pode ser adquirido em Data Center Solution Configurator. Inclua o freio e a plataforma de carga ao pedir o Genie Lift GL-8 material lift.

Nota

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente:

• Uma chave de fenda de torque
• Uma ponta Torx T15 alongada (300 mm de comprimento)

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

• Vá para Site de download de drivers e software para o ThinkSystem SR680a V3 para ver as atualizações de firmware e driver mais recentes para o seu servidor.

• Acesse Atualizar o firmware para obter mais informações sobre ferramentas de atualização de firmware.

Procedimento

1. (Opcional) Remova o novo complexo da GPU da embalagem.
   1. Estenda as duas alças nos dois lados da placa-base da GPU.
   2. Segure as duas alças e remova o complexo da GPU da embalagem.
   Atenção

   Duas pessoas devem estar em cada lado do complexo da GPU e levantá-lo segurando as duas alças.

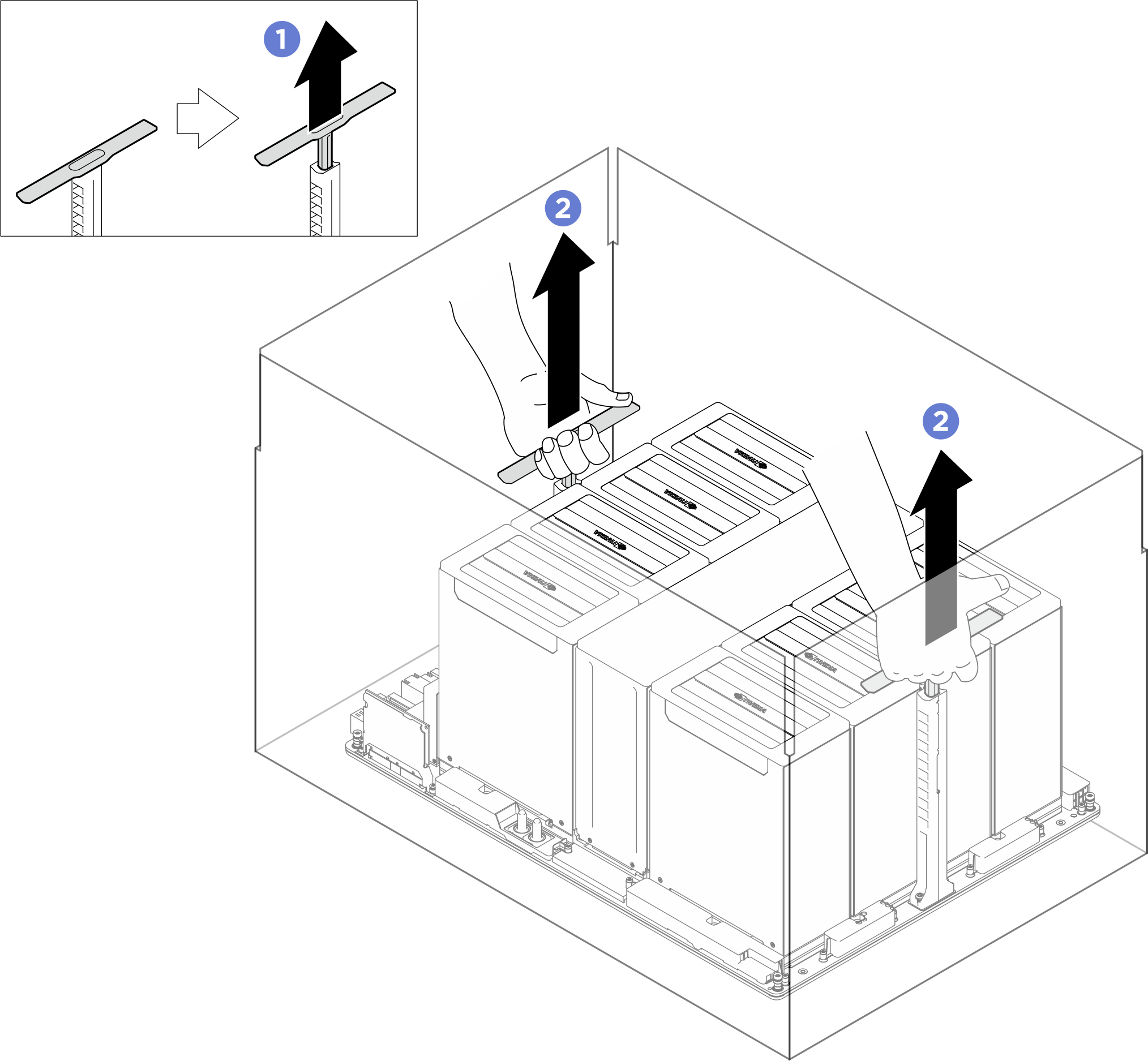

   Figura 1. Removendo o complexo da GPU da embalagem


2. Remova a tampa do dissipador de calor NVSwitch.

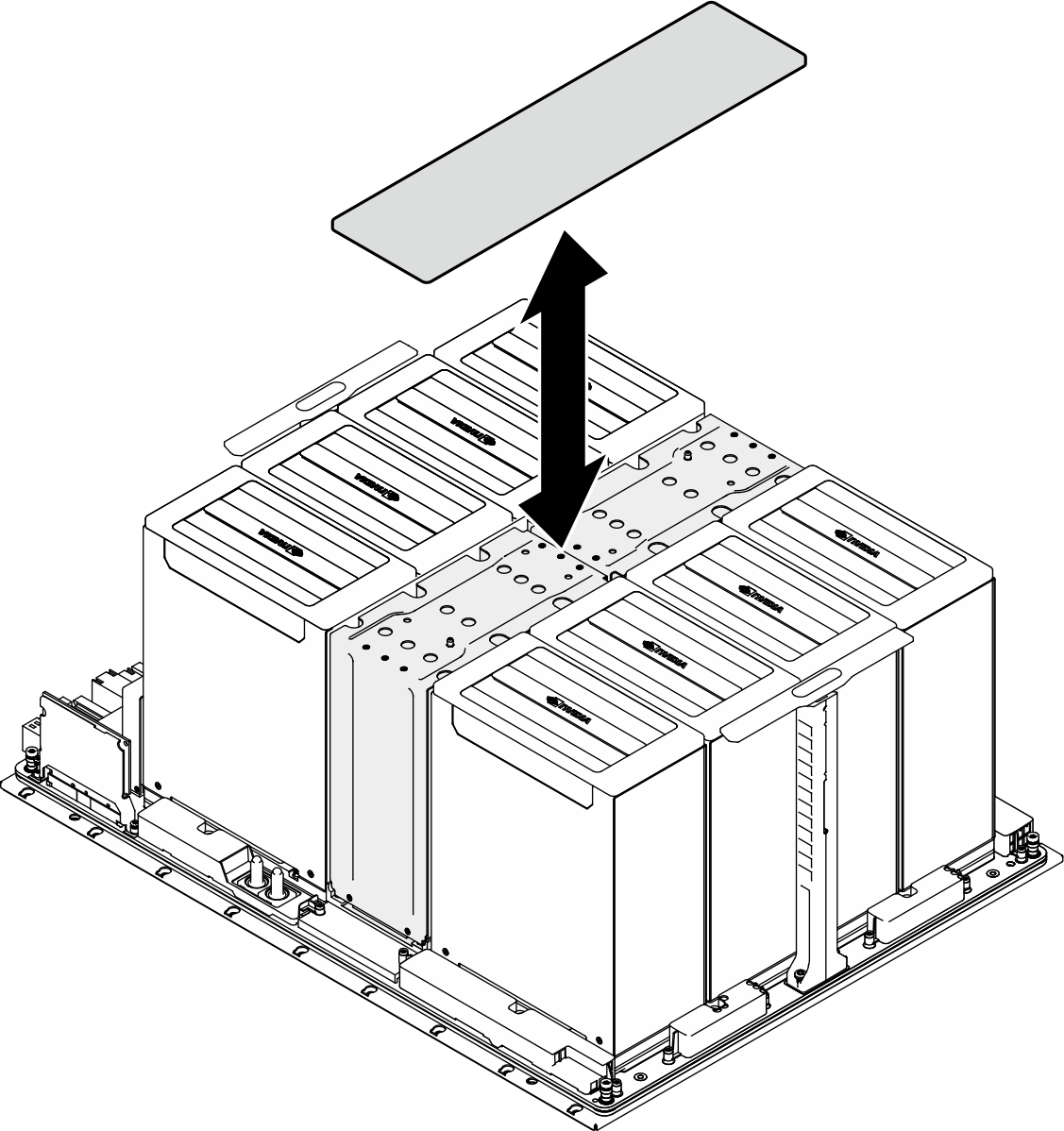

   Figura 2. Remoção da tampa do dissipador de calor NVSwitch


3. Instale o complexo da GPU.
   1. Segure as alças (1) nos dois lados da placa-base da GPU na orientação correta, conforme ilustrado; em seguida, alinhe o complexo da GPU com os suportes na placa do adaptador do complexo da GPU e coloque-o cuidadosamente na placa do adaptador.
   2. Empurre as duas alças (1) para baixo.
   Atenção

   Duas pessoas devem estar em cada lado do complexo da GPU e levantá-lo segurando as duas alças (1).

   Figura 3. Instalação do complexo da GPU


4. Siga a sequência mostrada na ilustração abaixo para apertar os dezoito parafusos prisioneiros Torx T15 para fixar o complexo de GPU.
   Importante

   Não aperte demais os parafusos para evitar danos.

   Nota

   Solte ou aperte os parafusos com uma chave de fenda de torque ajustada para o torque adequado. Para referência, o torque necessário para que os parafusos fiquem totalmente soltos ou presos é de 0,6±0,024 Newton-metro, de 5,3±0,212 libras-polegada.

   Figura 4. Instalação do parafuso


5. Coloque a tampa no dissipador de calor NVSwitch até que ela fique presa com firmeza.
   Figura 5. Instalação da tampa do dissipador de calor NVSwitch


6. Instale o anteparo.
   1. Segure o anteparo no sentido correto, conforme ilustrado, e deslize-o no suporte do sistema.
   2. Localize os oito orifícios do parafuso marcados com A nos dois lados do suporte do sistema; em seguida, aperte os oito parafusos para prender o anteparo.



7. Instale o suporte de apoio.
   1. Segure o suporte no sentido correto, conforme ilustrado, e abaixe-o no suporte do sistema.
   2. Aperte os dois parafusos para prender o suporte de apoio.



8. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
   1. Pressione as duas travas de bloqueio frontais nos dois lados do suporte do comutador PCIe.
   2. Empurre o suporte do comutador PCIe totalmente para dentro do suporte do sistema.
   3. Gire as duas alavancas de liberação até que se travem no lugar.
      Figura 6. Instalação do alternador do comutador PCIe
