背面圖

本節包含背面圖的相關資訊。

註
本節中的圖解顯示了某些零件的位置。在某些配置中，可能不會同時支援某些零件。

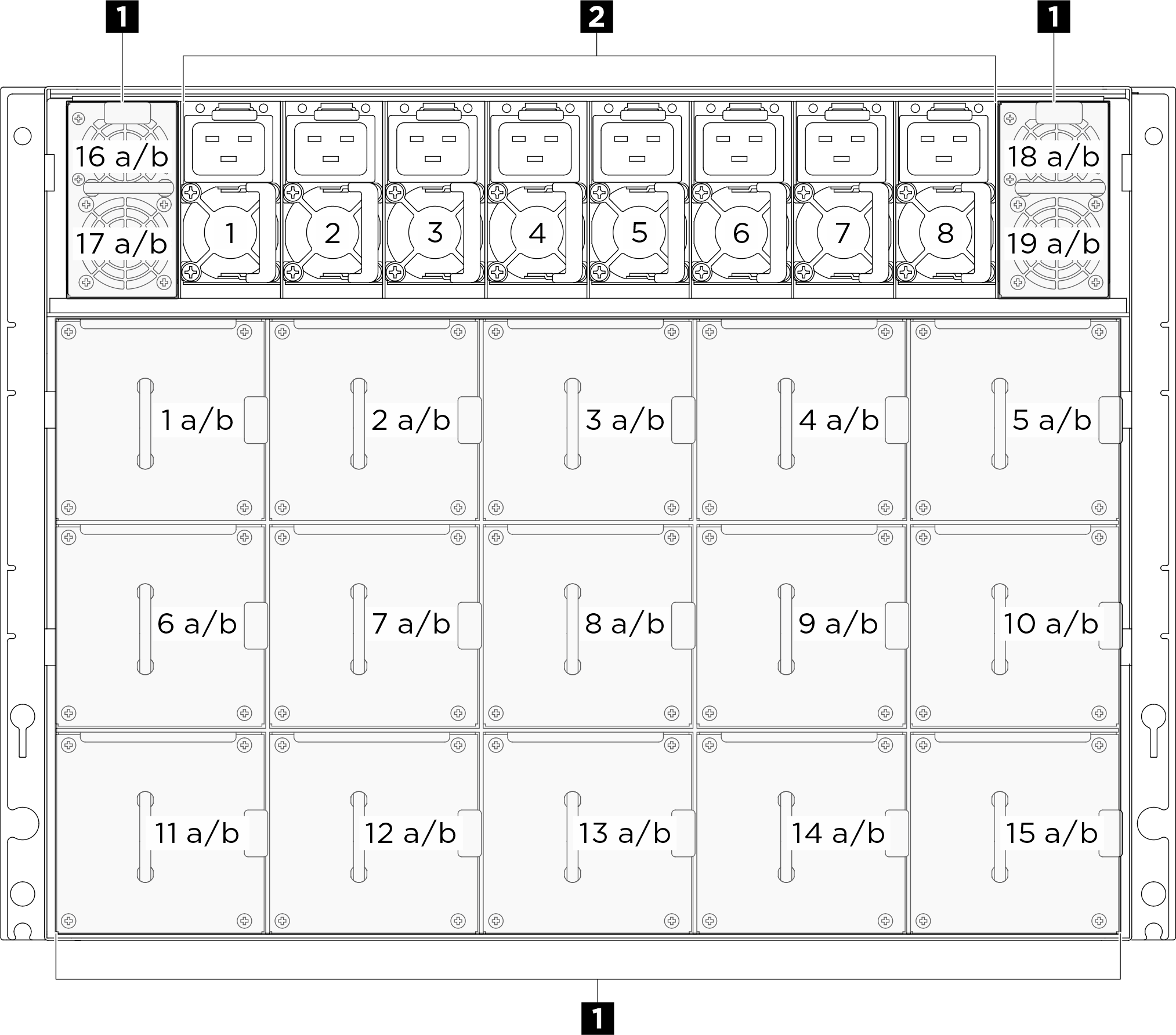

圖 1. 背面圖
Rear view
表 1. 背面圖的元件
1 後方風扇2 電源供應器

1 後方風扇​

將後方風扇安裝在這個空間。如需詳細資訊，請參閱安裝熱抽換風扇安裝熱抽換風扇。

2 電源供應器​

在這些機槽中安裝電源供應器、並將它們連接至電源線。確定已正確地連接電源線。以下是此系統所支援的電源供應器︰

  • CRPS Premium (CFFv5) 3200-watt Titanium，輸入電壓 200-240V

如需電源供應器 LED 的相關資訊，請參閱電源供應器 LED。
