正面圖

本節包含正面圖的相關資訊。

註
本節中的圖解顯示了某些零件的位置。在某些配置中，可能不會同時支援某些零件。

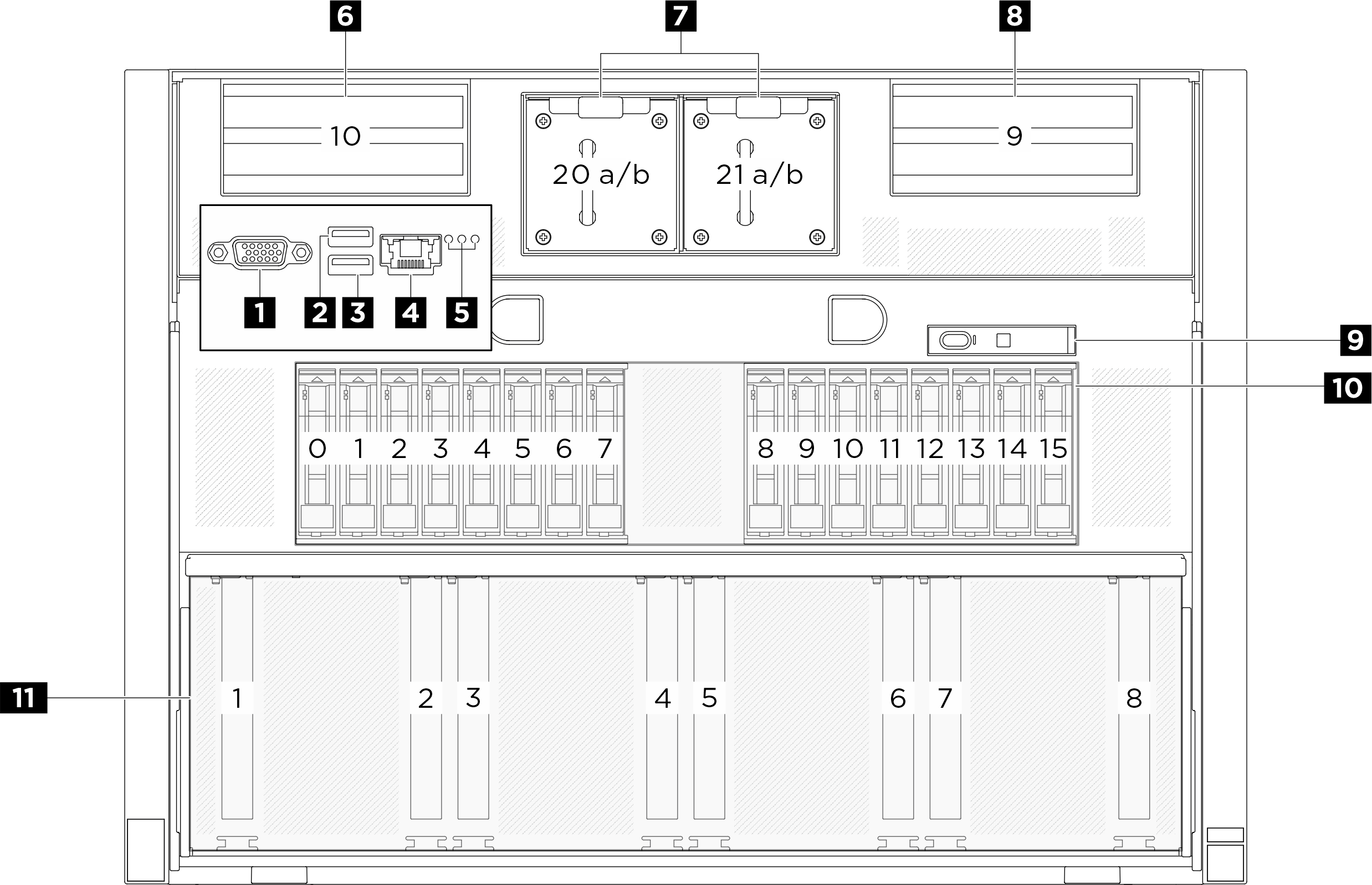

圖 1. 正面圖
Front view
表 1. 正面圖的元件
1 VGA 接頭2 USB 3.1 Gen 1 (5 Gbps) 接頭
3 USB 3.1 Gen 1 (5 Gbps) 接頭4 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)
5 位置 LED/系統錯誤 LED/RoT 錯誤 LED6 PCIe 擴充卡 2（PCIe 插槽 10）
7 前置風扇8 PCIe 擴充卡 1（PCIe 插槽 9）
9 整合式診斷面板10 2.5 吋機槽（機槽 0 至 15）
11 PCIe 交換器滑動箱（PCIe 插槽 1-8）

1 VGA 接頭​

將顯示器連接到此接頭。

註
最大視訊解析度為 1920 x 1200（頻率為 60 Hz）。

2 / 3 USB 3.1 Gen 1 (5 Gbps) 接頭​

USB 3.1 Gen 1 (5 Gbps) 接頭可用於連接與 USB 相容的裝置，例如 USB 鍵盤、USB 滑鼠或 USB 儲存裝置。

4 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)​

伺服器具有專供 Lenovo XClarity Controller (XCC) 功能使用的 10/100/1000 Mbps RJ-45 接頭。透過系統管理埠，您可以使用乙太網路纜線將筆記型電腦連接至管理埠以直接存取 Lenovo XClarity Controller。確定您已修改筆記型電腦上的 IP 設定，使其位在與伺服器預設值相同的網路中。專用的管理網路會實際將管理網路資料流量與正式作業網路分開，可提供額外的安全。

如需相關資訊，請參閱下列內容：

5 識別 LED/系統錯誤 LED/RoT 錯誤 LED​

表 2. 系統 LED
LED描述和動作
1 位置 LED（藍色）這個 LED 會用來作為存在偵測 LED。您可以使用 Lenovo XClarity Controller 從遠端點亮此 LED。請使用此 LED，以便在其他伺服器中找到該伺服器。
2 系統錯誤 LED（黃色）LED 亮起：發生錯誤。請完成下列步驟：

  1. 檢查識別 LED 及檢查日誌 LED，並遵循相關指示。

  2. 如需該錯誤的相關資訊，請檢查 Lenovo XClarity Controller 事件日誌和系統錯誤日誌。

  3. 必要的話，請儲存日誌，並清除後面的日誌。

3 RoT 錯誤 LED（琥珀色）RoT 錯誤 LED 可協助您識別 RoT 狀態。

如需有關系統 LED 的詳細資訊，請參閱正面 LED。

6 / 8 PCIe 擴充卡 2/1​

將 PCIe 配接卡安裝到這些擴充卡中。請參閱下表，以瞭解與擴充卡對應的 PCIe 插槽。

表 3. PCIe 擴充卡和對應的插槽
PCIe 擴充卡PCIe 插槽
6 PCIe 擴充卡 2插槽 10：PCIe Gen5 x16，FH/HL（支援 CPU 直連）
8 PCIe 擴充卡 1插槽 9：PCIe Gen5 x16，FH/HL（支援 CPU 直連）

7 前置風扇​

將前方風扇安裝在這個空間。如需詳細資訊，請參閱安裝熱抽換風扇安裝熱抽換風扇。

9 整合式診斷面板​

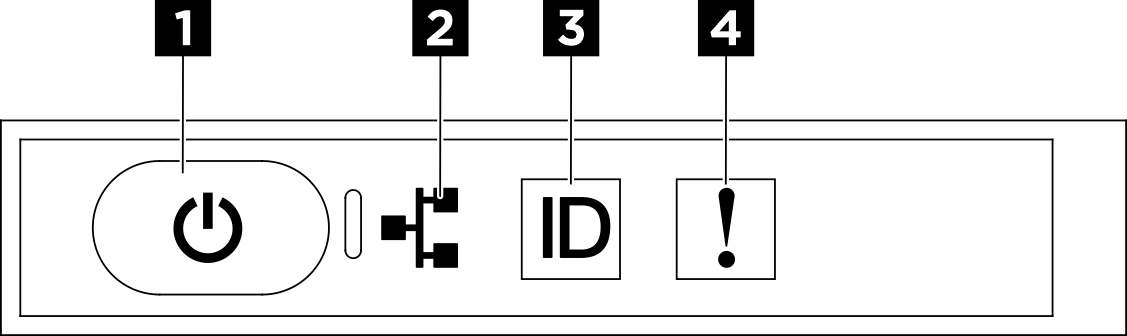

圖 2. 整合式診斷面板 LED
Integrated diagnostics panel LEDs
表 4. 整合式診斷面板 LED
1 具有電源狀態 LED（綠色）的電源按鈕2 網路活動 LED（綠色）
3 具有系統 ID LED（藍色）的系統 ID 按鈕4 系統錯誤 LED（黃色）

1 具有電源狀態 LED（綠色）的電源按鈕

伺服器設定完成後，您可以按下電源按鈕來開啟伺服器電源。如果無法從作業系統關閉伺服器，您也可以按住電源按鈕數秒鐘來關閉伺服器電源。電源 LED 的狀態如下：

狀態顏色說明
關無未正確安裝任何電源供應器，或 LED 本身發生故障。
快速閃爍（每秒四次）綠色伺服器已關閉，尚無法開啟。電源按鈕已停用。此情況會持續大約 5 到 10 秒。
緩慢閃爍（每秒一次）綠色伺服器已關閉，且已準備好開啟。您可以按下電源按鈕，開啟伺服器。
亮起綠色已啟動伺服器。

2 網路活動 LED（綠色）

網路活動 LED 可協助您識別網路連線能力和活動。

註
SR680a V3 未安裝 OCP 模組。網路活動 LED 將以恆定的 1 Hz 頻率閃爍。
狀態顏色說明
開綠色伺服器已連接至網路。
閃爍綠色網路已連接並作用中。
關無伺服器與網路中斷連接。

3 具有系統 ID LED（藍色）的系統 ID 按鈕

使用這個系統 ID 按鈕和藍色系統 ID LED，可讓您看見並定位該伺服器。每次按下系統 ID 按鈕，系統 ID LED 的狀態都會變更。LED 可變更為亮起、閃爍或熄滅。您也可以使用 Lenovo XClarity Controller 或遠端管理程式來變更系統 ID LED 的狀態，以協助您在其他伺服器中看見並定位該伺服器。

4 系統錯誤 LED（黃色）

系統錯誤 LED 可協助您判斷是否發生任何系統錯誤。

狀態顏色說明動作
開黃色
伺服器上偵測到錯誤。原因可能包括下列一或多個錯誤︰

  • 伺服器的溫度已達非嚴重溫度臨界值。

  • 伺服器的電壓已達非嚴重電壓臨界值。

  • 偵測到風扇低速運轉。

  • 電源供應器發生嚴重錯誤。

  • 電源供應器未連接到電源。

檢查 LCD 顯示器或事件日誌以確定錯誤的確切原因。

關無伺服器已關閉，或是伺服器已啟動且正常運作。無。

如需整合式診斷面板的相關資訊，請參閱整合式診斷面板。

10 2.5 吋機槽（機槽 0 至 15）​

將 2.5 吋 NVMe 硬碟安裝到這些機槽。如需相關資訊，請參閱安裝 2.5 吋熱抽換硬碟。

如需有關硬碟 LED 的詳細資訊，請參閱 正面 LED。

11 PCIe 交換器滑動箱（PCIe 插槽 1-8）​

將 PCIe 配接卡安裝到 PCIe 交換器。這些 PCIe 插槽支援下列配置：
  • PCIe Gen5 x16，FH/HL
