Vista anteriore

Questa sezione contiene informazioni sulla vista anteriore.

Nota
La figura in questa sezione mostra la posizione di determinate parti. Con determinate configurazioni, l'utilizzo contemporaneo di alcune parti potrebbe non essere supportato.

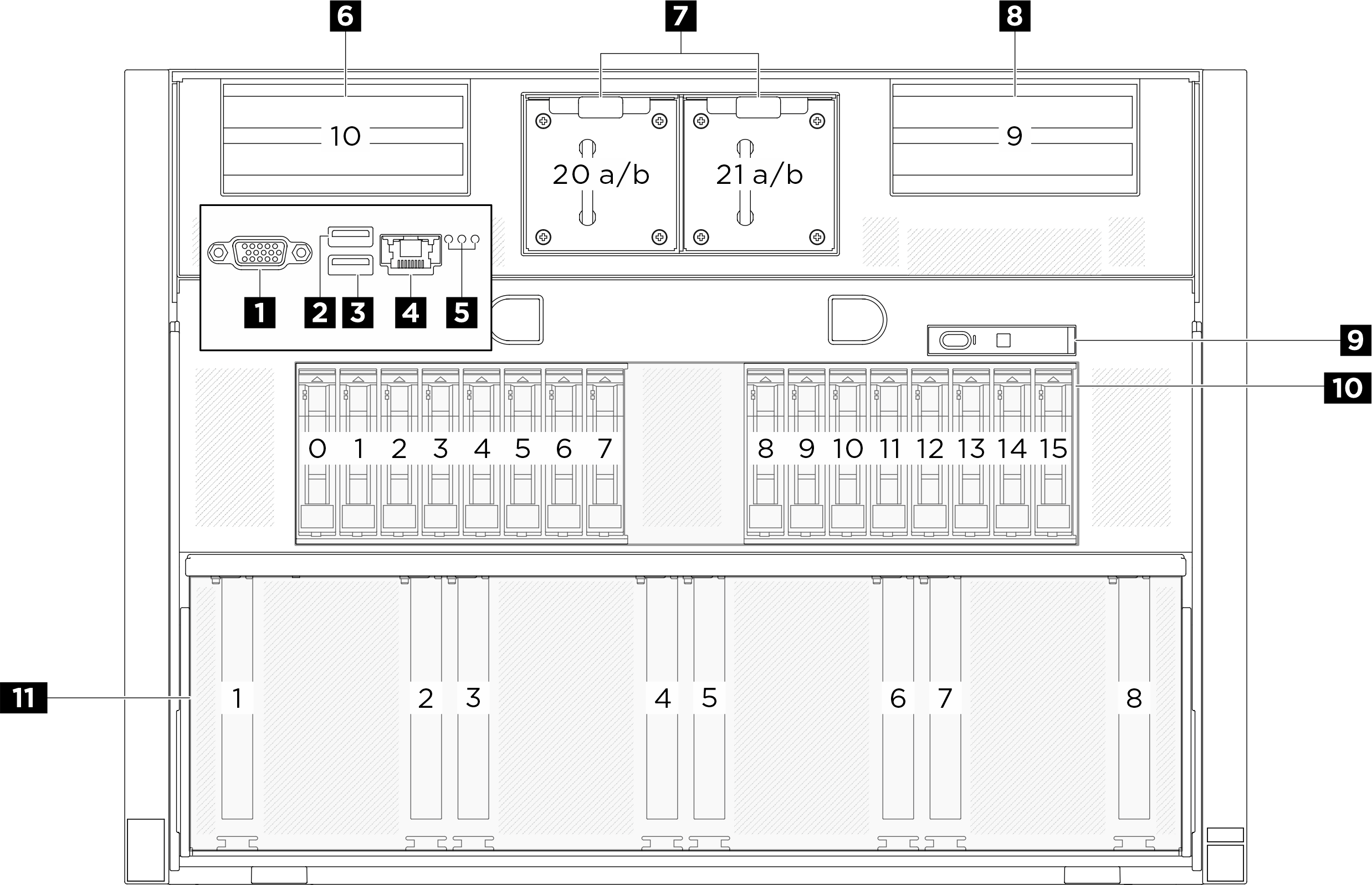

Figura 1. Vista anteriore
Front view
Tabella 1. Componenti sulla vista anteriore
1 Connettore VGA2 Connettore USB 3.1 Gen 1 (5 Gbps)
3 Connettore USB 3.1 Gen 1 (5 Gbps)4 Porta di gestione del sistema XCC (RJ-45 da 10/100/1.000 Mbps)
5 LED di posizione/LED di errore di sistema/LED di errore RoT6 Scheda verticale PCIe 2 (slot PCIe 10)
7 Ventole anteriori8 Scheda verticale PCIe 1 (slot PCIe 9)
9 Pannello di diagnostica integrato10 Vani delle unità da 2,5 pollici (vani 0-15)
11 Shuttle dello switch PCIe (slot PCIe 1-8)

1 Connettore VGA

Collegare un monitor a questo connettore.

Nota
La risoluzione video massima è 1.920 x 1.200 a 60 Hz.

2/3 Connettore USB 3.1 Gen 1 (5 Gbps)

Il connettore USB 3.1 Gen 1 (5 Gbps) può essere utilizzato per collegare un dispositivo compatibile con USB, ad esempio una tastiera USB, un mouse USB o un dispositivo di storage USB.

4 Porta di gestione del sistema XCC (RJ-45 da 10/100/1.000 Mbps)

Il server è dotato di un connettore RJ-45 da 10/100/1.000 Mbps dedicato alle funzioni di Lenovo XClarity Controller (XCC). Tramite la porta di gestione del sistema è possibile accedere direttamente a Lenovo XClarity Controller, collegando il notebook alla porta di gestione mediante un cavo Ethernet. Accertarsi di modificare le impostazioni IP sul notebook in modo che esso si trovi sulla stessa rete delle impostazioni predefinite del server. Una rete di gestione dedicata fornisce ulteriore protezione tramite separazione fisica del traffico della rete di gestione dalla rete di produzione.

5 LED di identificazione/LED di errore di sistema/LED di errore RoT

Tabella 2. LED di sistema
LEDDescrizione e azioni
1 LED di posizione (blu)Questo LED viene utilizzato anche come LED di rilevamento della presenza. È possibile utilizzare Lenovo XClarity Controller per accendere questo LED da remoto. Utilizzare questo LED per individuare visivamente il server tra altri server.
2 LED di errore di sistema (giallo)LED acceso: si è verificato un errore. Completare le seguenti operazioni:
  1. Controllare il LED di identificazione e il LED del log di controllo e seguire le istruzioni.

  2. Controllare il log eventi e il log degli errori di sistema di Lenovo XClarity Controller per informazioni sull'errore.

  3. Salvare il log se necessario e cancellarlo in un secondo momento.

3 LED di errore RoT (giallo)Il LED di errore RoT consente di identificare lo stato RoT.

Per ulteriori informazioni sui LED di sistema, vedere LED anteriori.

6/8 Scheda verticale PCIe 2/1

Installare gli adattatori PCIe in queste schede verticali. Consultare la seguente tabella per gli slot PCIe corrispondenti alle schede verticali.

Tabella 3. Scheda verticale PCIe e slot corrispondenti
Scheda verticale PCIeSlot PCIe
6 Scheda verticale PCIe 2Slot 10: PCIe Gen5 x16, FH/HL (con supporto diretto della CPU)
8 Scheda verticale PCIe 1Slot 9: PCIe Gen5 x16, FH/HL (con supporto diretto della CPU)

7 Ventole anteriori

Installare le ventole anteriori in questo spazio. Per ulteriori informazioni, vedere Installazione di una ventola hot-swap.

9 Pannello di diagnostica integrato

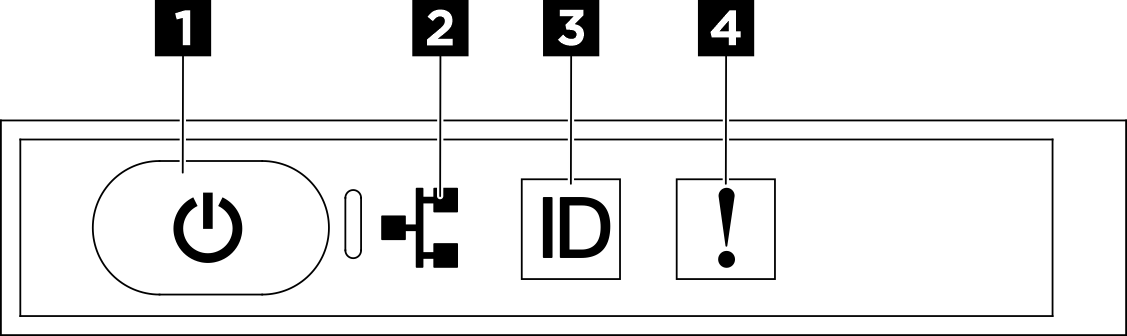

Figura 2. LED del pannello di diagnostica integrato
Integrated diagnostics panel LEDs
Tabella 4. LED del pannello di diagnostica integrato
1 Pulsante di alimentazione con LED di stato dell'alimentazione (verde)2 LED di attività della rete (verde)
3 Pulsante ID di sistema con LED ID di sistema (blu)4 LED di errore di sistema (giallo)

1 Pulsante di alimentazione con LED di stato dell'alimentazione (verde)

Per accendere il server al termine della procedura di configurazione, premere il pulsante di alimentazione. Se non è possibile spegnere il server dal sistema operativo, provare a tenere premuto il pulsante di alimentazione per alcuni secondi. Gli stati del LED di alimentazione sono i seguenti:

StatoColoreDescrizione
SpentoNessunoL'alimentatore non è stato installato correttamente o si è verificato un malfunzionamento del LED stesso.
Lampeggiante rapidamente (quattro volte al secondo)VerdeIl server è spento e non può essere acceso. Il pulsante di alimentazione è disabilitato. Questa condizione dura da 5 a 10 secondi circa.
Lampeggiante lentamente (una volta al secondo)VerdeIl server è spento e può essere acceso. È possibile premere il pulsante di alimentazione per accendere il server.
AccesoVerdeIl server sia acceso.

2 LED di attività della rete (verde)

Il LED di attività della rete consente di identificare la connettività e l'attività della rete.

Nota
Nel server SR680a V3 il modulo OCP non è installato. Il LED di attività di rete lampeggerà a una velocità di 1 Hz costante.
StatoColoreDescrizione
AccesoVerdeIl server è connesso a una rete.
LampeggianteVerdeLa rete è connessa e attiva.
SpentoNessunaIl server è disconnesso dalla rete.

3 Pulsante ID di sistema con LED ID di sistema (blu)

Utilizzare questo pulsante ID di sistema e il LED ID di sistema blu per individuare visivamente il server. Ogni volta che si preme il pulsante ID di sistema, lo stato del LED ID di sistema cambia. Lo stato del LED può essere modificato in acceso, lampeggiante o spento. È anche possibile utilizzare Lenovo XClarity Controller o un programma di gestione remota per modificare lo stato del LED ID di sistema e semplificare l'identificazione visiva del server tra altri server.

4 LED di errore di sistema (giallo)

Il LED di errore di sistema permette di determinare la presenza di eventuali errori di sistema.

StatoColoreDescrizioneAzione
AccesoGiallo
È stato rilevato un errore nel server. Le cause potrebbero essere riconducibili a uno o più errori tra quelli elencati di seguito:
  • La temperatura del server ha raggiunto la soglia non critica.

  • La tensione del server ha raggiunto la soglia non critica.

  • È stata rilevata una ventola che funziona a bassa velocità.

  • L'alimentatore presenta un errore critico.

  • L'alimentatore non è collegato all'alimentazione.

Controllare il display LCD o il log eventi per determinare la causa esatta dell'errore.

SpentoNessunoIl server è spento oppure è acceso e funziona correttamente.Nessuna.

Per ulteriori informazioni sul pannello di diagnostica integrato, vedere Pannello di diagnostica integrato.

10 Vani delle unità da 2,5 pollici (vani 0-15)

Installare le unità NVMe da 2,5 pollici in questi alloggiamenti. Per ulteriori informazioni, vedere Installazione di un'unità hot-swap da 2,5 pollici.

Per ulteriori informazioni sui LED dell'unità, vedere LED anteriori.

11 Shuttle dello switch PCIe (slot PCIe 1-8)

Installare gli adattatori PCIe nello shuttle dello switch PCIe. Questi slot PCIe supportano la seguente configurazione:
  • PCIe Gen5 x16, FH/HL
