Connettori della scheda di sistema
Le figure riportate di seguito mostrano i connettori interni sulla scheda di sistema.

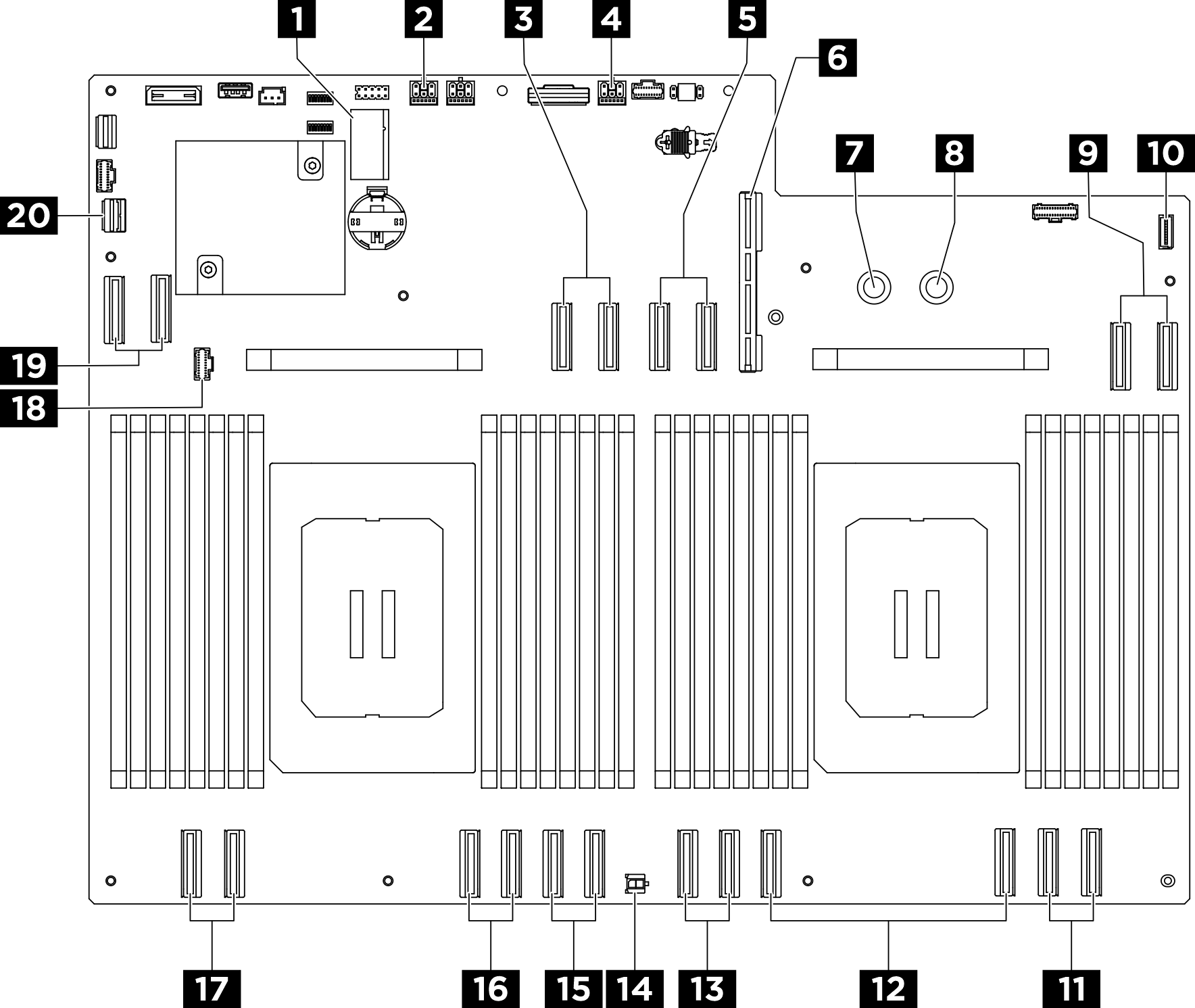

Figura 1. Connettori della scheda di sistema
| 1 Slot M.2 1/Slot M.2 2 | 2 Connettore laterale e dell'alimentazione della scheda verticale PCIe 2 |
| 3 Connettore MCIO 4/Connettori di segnale della scheda verticale PCIe 2 | 4 Connettore laterale e dell'alimentazione della scheda verticale PCIe 1 |
| 5 Connettore MCIO 8/Connettori di segnale della scheda verticale PCIe 1 | 6 Connettori della scheda I/O di sistema (DC-SCM) |
| 7 Connettore di messa a terra (PSU_GND) | 8 Connettore 12 V (+) (PSU_P12V) |
| 9 Connettore MCIO 7 | 10 Connettore del pannello di diagnostica integrato |
| 11 Connettore MCIO 6 | 12 Connettore MCIO 5 |
| 13 Connettore MCIO 10 | 14 Connettore di alimentazione della scheda di controllo della ventola anteriore (REAR IO PWR) |
| 15 Connettore MCIO 3 | 16 Connettore MCIO 2 |
| 17 Connettore MCIO 1 | 18 Connettore di segnale della scheda di controllo della ventola anteriore (BOT FAN BOARD) |
| 19 Connettore MCIO 9 | 20 Connettore laterale dello switch PCIe |
