Connecteurs de la carte mère
L'illustration suivante présente les connecteurs internes sur la carte mère.

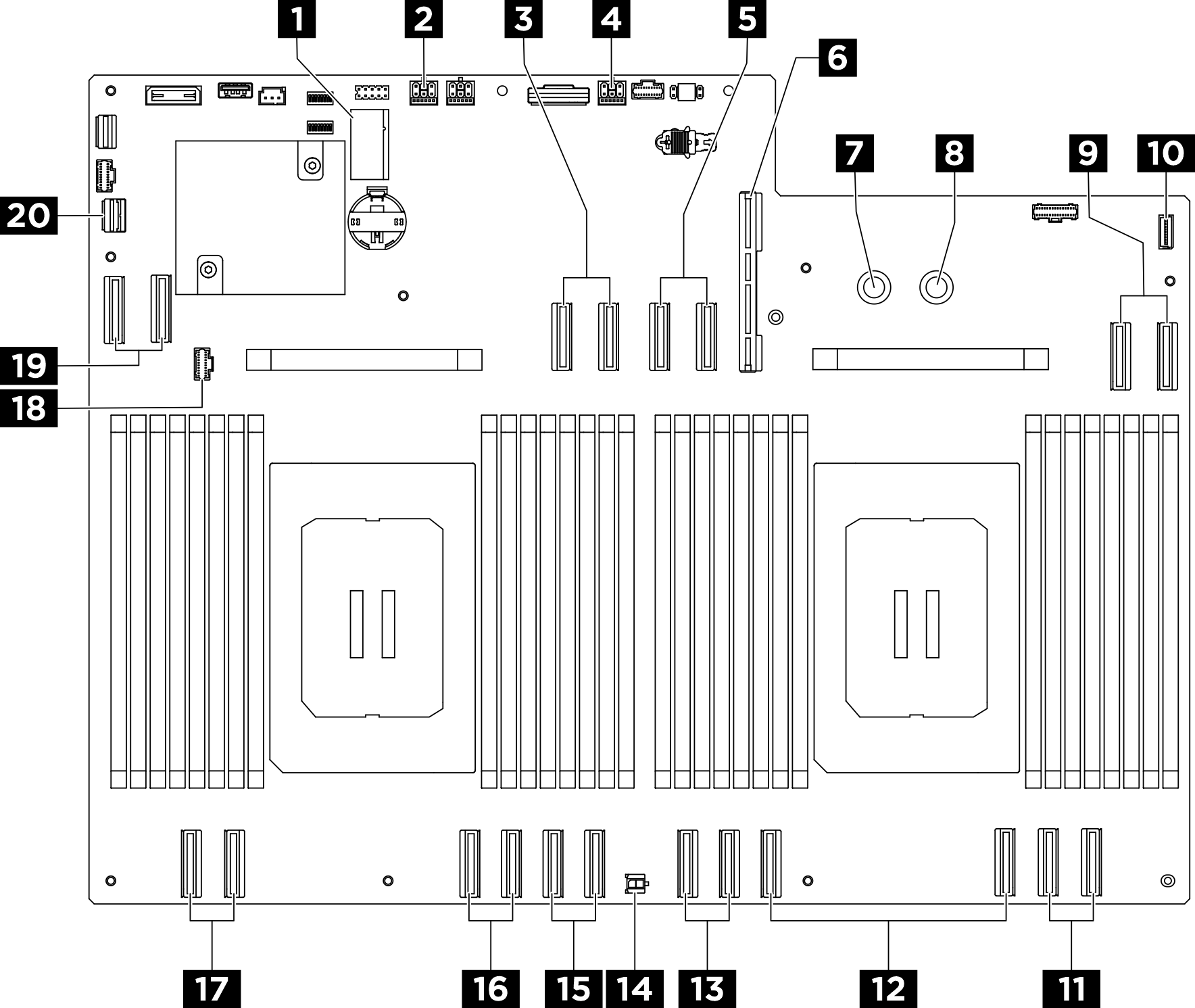

Figure 1. Connecteurs de la carte mère
| 1 Emplacement 1 M.2 / emplacement 2 M.2 | 2 Connecteur de bande latérale et d’alimentation 2 de la carte mezzanine PCIe |
| 3 Connecteur MCIO 4 / connecteurs de signal 2 de la carte mezzanine PCIe | 4 Connecteur de bande latérale et d’alimentation 1 de la carte mezzanine PCIe |
| 5 Connecteur MCIO 8 / connecteurs de signal 1 de la carte mezzanine PCIe | 6 Connecteur de la carte d’E-S système (DC-SCM) |
| 7 Connecteur de mise à la terre (-) (PSU_GND) | 8 Connecteur 12 V (+) (PSU_P12V) |
| 9 Connecteur MCIO 7 | 10 Connecteur du panneau de diagnostics intégré |
| 11 Connecteur MCIO 6 | 12 Connecteur MCIO 5 |
| 13 Connecteur MCIO 10 | 14 Connecteur d’alimentation de la carte de contrôleur de ventilation avant (REAR IO PWR) |
| 15 Connecteur MCIO 3 | 16 Connecteur MCIO 2 |
| 17 Connecteur MCIO 1 | 18 Connecteur de signal de la carte de contrôleur de ventilation avant (BOT FAN BOARD) |
| 19 Connecteur MCIO 9 | 20 Connecteur de bande latérale du commutateur PCIe |
