システム・ボード・コネクター
次の図で、システム・ボード上の内部コネクターを示します。

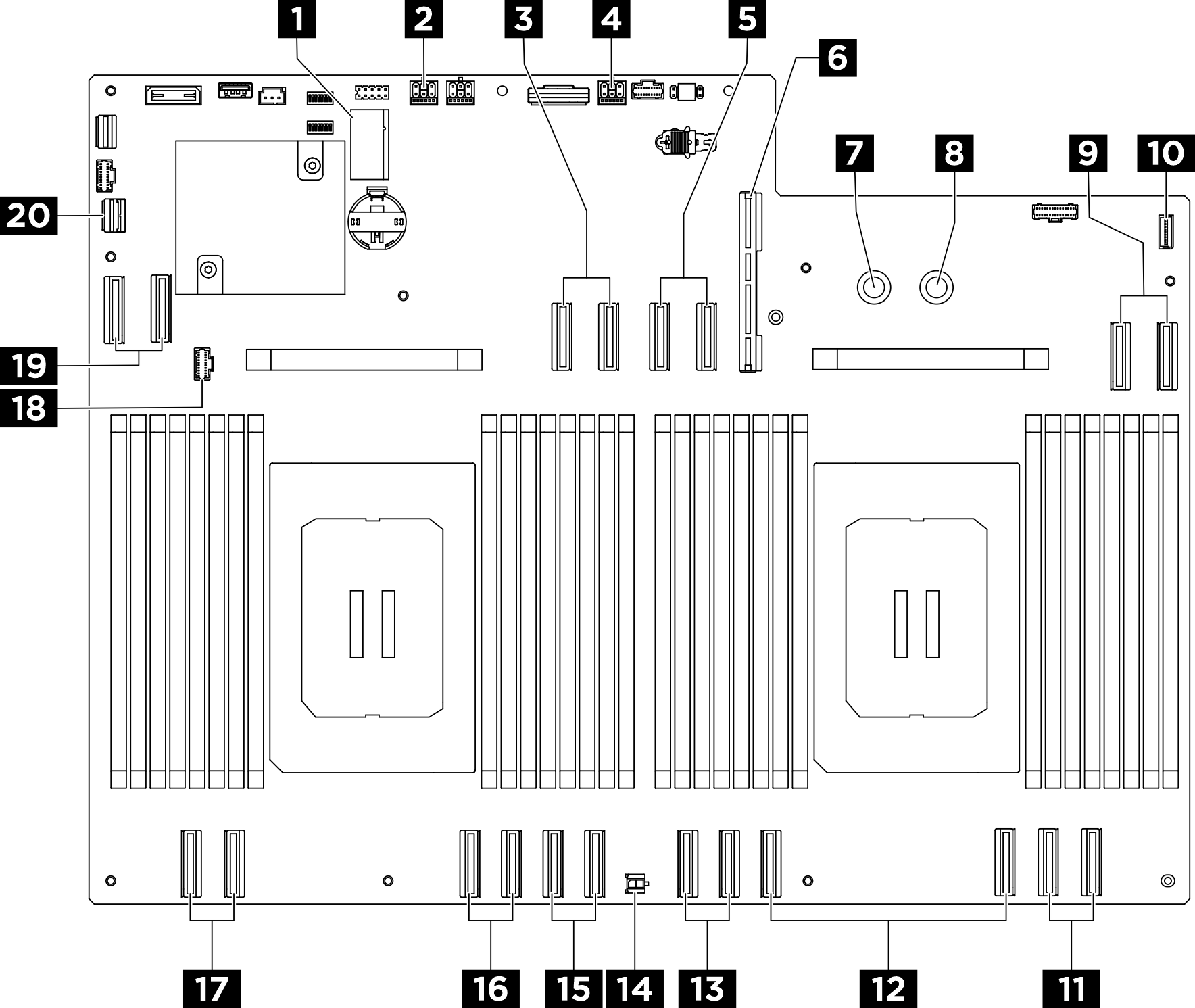

図 1. システム・ボード・コネクター
| 1 M.2 スロット 1 / M.2 スロット 2 | 2 PCIe ライザー 2 電源および側波帯コネクター |
| 3 MCIO コネクター 4 / PCIe ライザー 2 信号コネクター | 4 PCIe ライザー 1 電源および側波帯コネクター |
| 5 MCIO コネクター 8 / PCIe ライザー 1 信号コネクター | 6 システム I/O ボード・コネクター (DC-SCM) |
| 7 接地 (-) コネクター (PSU_GND) | 8 12V (+) コネクター (PSU_P12V) |
| 9 MCIO コネクター 7 | 10 内蔵診断パネル・コネクター |
| 11 MCIO コネクター 6 | 12 MCIO コネクター 5 |
| 13 MCIO コネクター 10 | 14 前面ファン制御ボード電源コネクター (REAR IO PWR) |
| 15 MCIO コネクター 3 | 16 MCIO コネクター 2 |
| 17 MCIO コネクター 1 | 18 前面ファン制御ボード信号コネクター (BOT FAN BOARD) |
| 19 MCIO コネクター 9 | 20 PCIe スイッチ側波帯コネクター |
