Anschlüsse auf der Systemplatine
Auf der folgenden Abbildung sind die internen Anschlüsse auf der Systemplatine dargestellt.

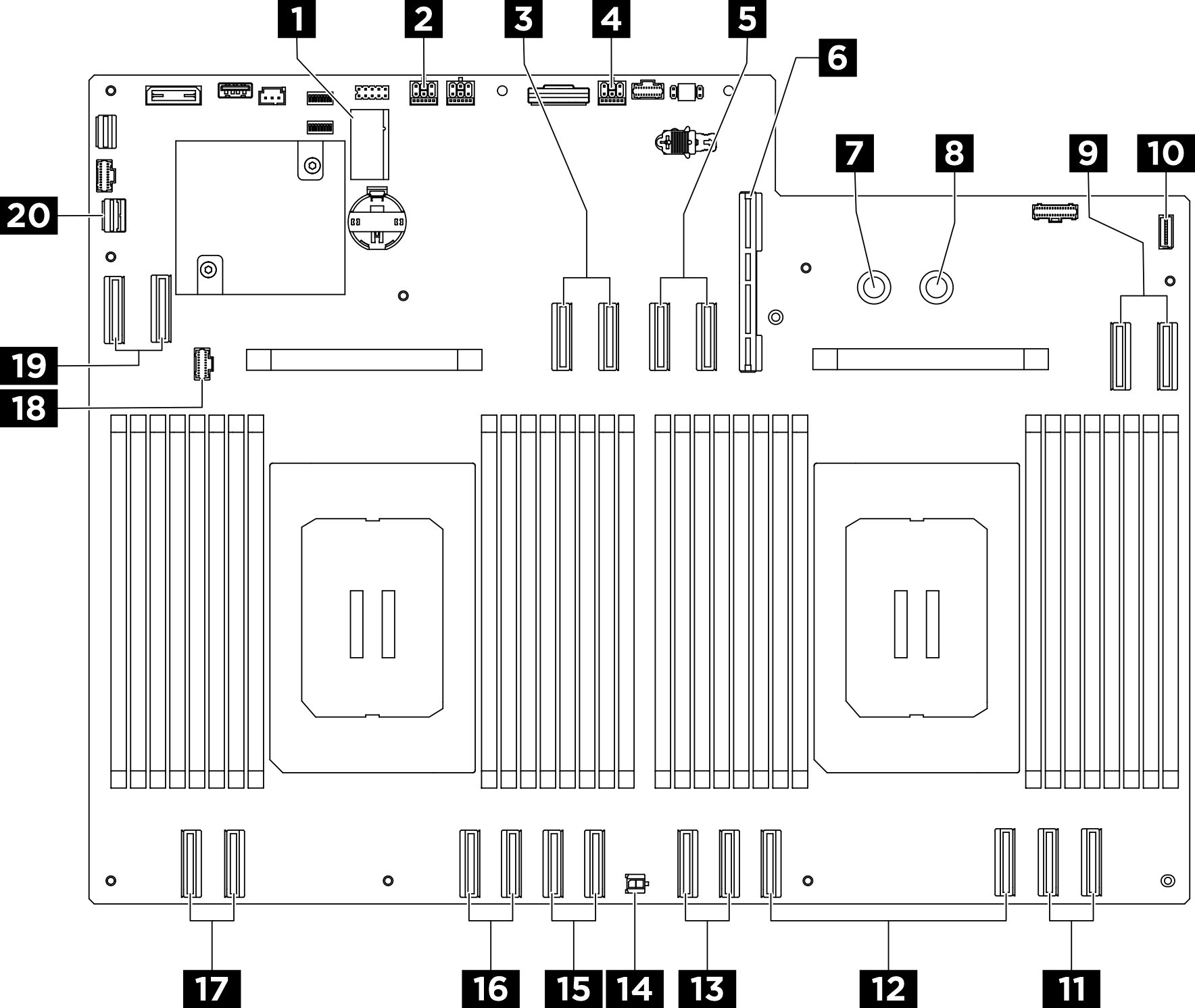

Abbildung 1. Anschlüsse auf der Systemplatine
| 1 M.2-Steckplatz 1/M.2-Steckplatz 2 | 2 Netzteil‑ und Seitenbandanschluss der PCIe-Adapterkarte 2 |
| 3 MCIO-Anschluss 4/Signalanschlüsse der PCIe-Adapterkarte 2 | 4 Netzteil‑ und Seitenbandanschluss der PCIe-Adapterkarte 1 |
| 5 MCIO-Anschluss 8/Signalanschlüsse der PCIe-Adapterkarte 1 | 6 Anschluss der System-E/A-Platine (DC-SCM) |
| 7 (-)-Erdungsanschluss (PSU_GND) | 8 12 V-(+)-Anschluss (PSU_P12V) |
| 9 MCIO-Anschluss 7 | 10 Anschluss der integrierten Diagnoseanzeige |
| 11 MCIO-Anschluss 6 | 12 MCIO-Anschluss 5 |
| 13 MCIO-Anschluss 10 | 14 Netzteilanschluss der vorderen Lüfterplatine (REAR IO PWR) |
| 15 MCIO-Anschluss 3 | 16 MCIO-Anschluss 2 |
| 17 MCIO-Anschluss 1 | 18 Signalanschluss vordere Lüfterplatine (BOT FAN BOARD) |
| 19 MCIO-Anschluss 9 | 20 Seitenbandanschluss des PCIe-Switch |
