시스템 보드 커넥터

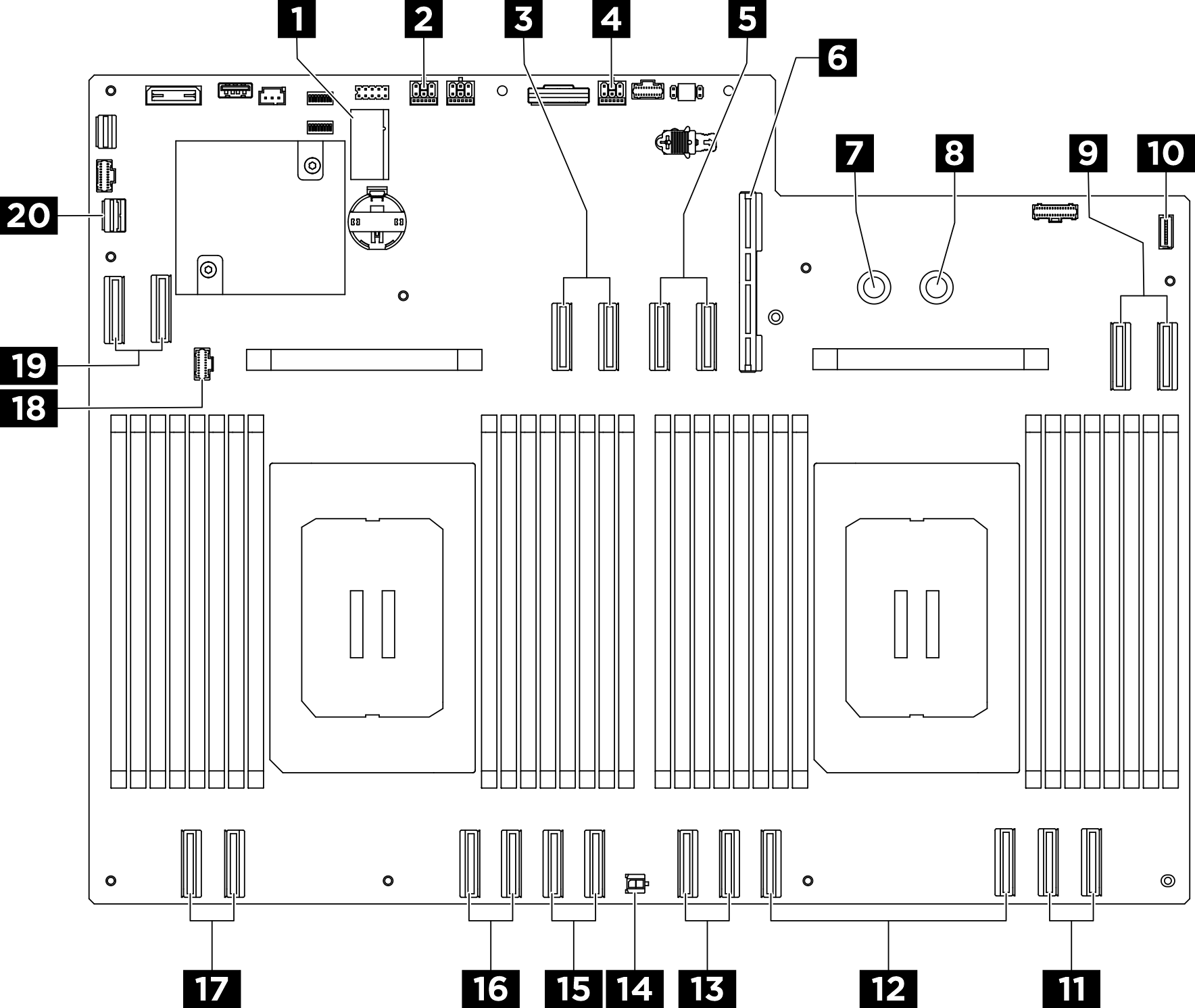

다음 그림은 시스템 보드의 내부 커넥터를 보여줍니다.
그림 1. 시스템 보드 커넥터
| 1 M.2 슬롯 1 / M.2 슬롯 2 | 2 PCIe 라이저 2 전원 및 사이드밴드 커넥터 |
| 3 MCIO 커넥터 4 / PCIe 라이저 2 신호 커넥터 | 4 PCIe 라이저 1 전원 및 사이드밴드 커넥터 |
| 5 MCIO 커넥터 8 / PCIe 라이저 1 신호 커넥터 | 6 시스템 I/O 보드 커넥터(DC-SCM) |
| 7 접지(-) 커넥터(PSU_GND) | 8 12V(+) 커넥터(PSU_P12V) |
| 9 MCIO 커넥터 7 | 10 내장형 진단 패널 커넥터 |
| 11 MCIO 커넥터 6 | 12 MCIO 커넥터 5 |
| 13 MCIO 커넥터 10 | 14 앞면 팬 컨트롤 보드 전원 커넥터(REAR IO PWR) |
| 15 MCIO 커넥터 3 | 16 MCIO 커넥터 2 |
| 17 MCIO 커넥터 1 | 18 앞면 팬 컨트롤 보드 신호 커넥터(BOT FAN BOARD) |
| 19 MCIO 커넥터 9 | 20 PCIe 스위치 사이드밴드 커넥터 |
