앞면

이 섹션에는 앞면 보기에 대한 정보가 포함되어 있습니다.

이 섹션의 그림은 특정 부품의 위치를 보여줍니다. 일부 부품은 특정 구성 내에서 동시에 지원되지 않을 수 있습니다.

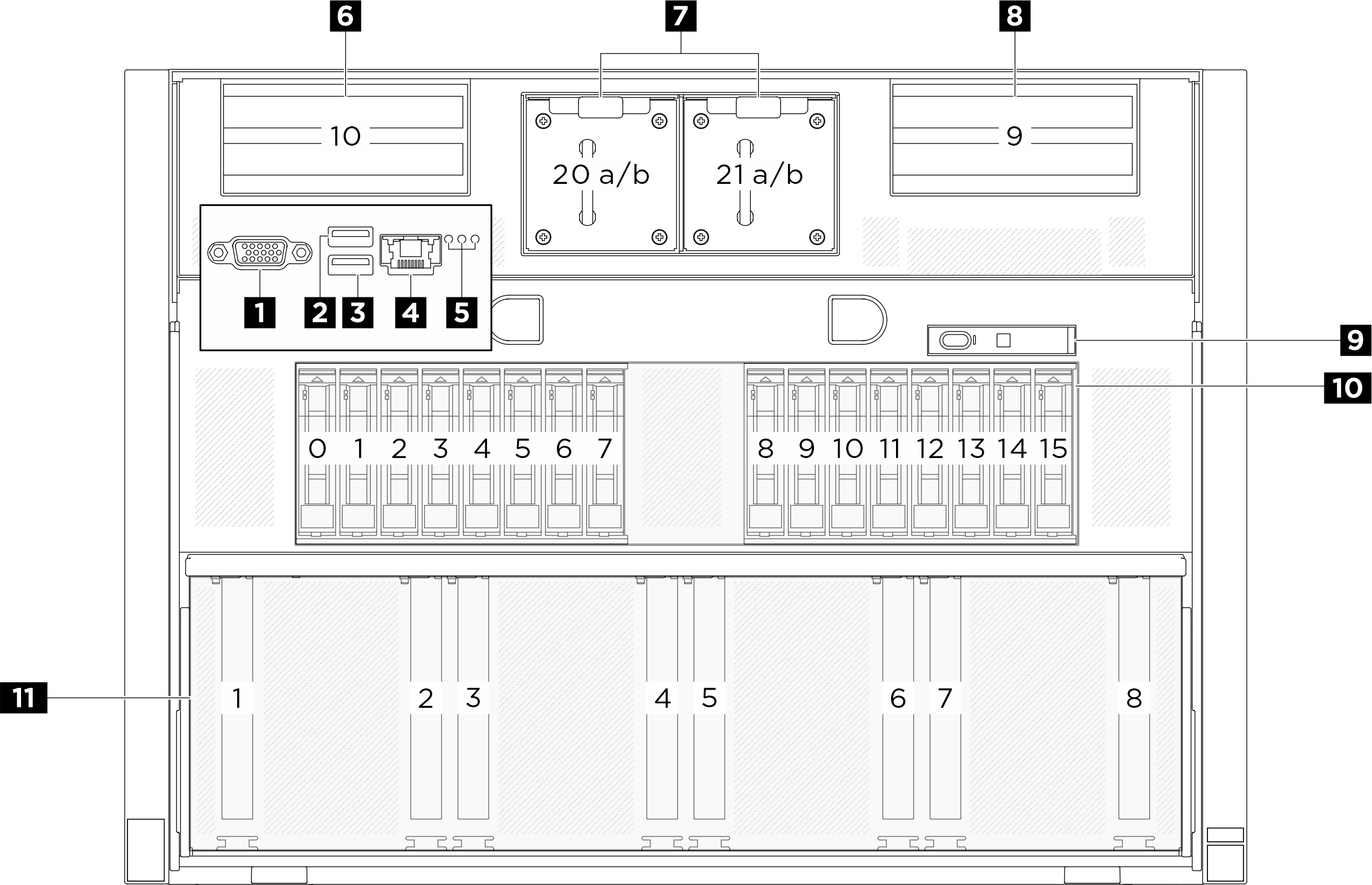

그림 1. 앞면
Front view
표 1. 앞면의 구성 요소
1 VGA 커넥터2 USB 3.1 Gen 1(5Gbps) 커넥터
3 USB 3.1 Gen 1(5Gbps) 커넥터4 XCC 시스템 관리 포트(10/100/1,000Mbps RJ-45)
5 위치 LED/시스템 오류 LED/RoT 오류 LED6 PCIe 라이저 2(PCIe 슬롯 10)
7 앞면 팬8 PCIe 라이저 1(PCIe 슬롯 9)
9 내장형 진단 패널10 2.5인치 드라이브 베이(베이 0-15)
11 PCIe 스위치 셔틀(PCIe 슬롯 1-8)

1 VGA 커넥터

모니터를 이 커넥터에 연결하십시오.

최대 비디오 해상도는 1920 x 1200(60Hz)입니다.

2 / 3 USB 3.1 Gen 1(5Gbps) 커넥터

USB 3.1 Gen 1(5Gbps) 커넥터를 사용하여 USB 키보드, USB 마우스 또는 USB 스토리지 장치와 같은 USB 호환 장치를 연결할 수 있습니다.

4 XCC 시스템 관리 포트(10/100/1,000Mbps RJ-45)

서버에는 Lenovo XClarity Controller(XCC) 기능 전용 10/100/1,000Mbps RJ-45 커넥터가 있습니다. 시스템 관리 포트를 통해 이더넷 케이블로 노트북을 관리 포트에 연결하여 Lenovo XClarity Controller에 직접 액세스할 수 있습니다. 랩톱에서 IP 설정을 수정하여 서버 기본 설정과 동일한 네트워크에 있는지 확인하십시오. 전용 관리 네트워크에서는 프로덕션 네트워크에서 관리 네트워크 트래픽을 물리적으로 분리하여 보안을 강화합니다.

자세한 정보는 다음을 참조하십시오.

5 식별 LED/시스템 오류 LED/RoT 오류 LED

표 2. 시스템 LED
LED설명 및 동작
1 위치 LED(파란색)이 LED는 유무 감지 LED로 사용됩니다. Lenovo XClarity Controller를 사용하여 이 LED를 원격으로 켤 수 있습니다. 이 LED를 사용하여 다른 서버 사이에서 해당 서버를 찾을 수 있습니다.
2 시스템 오류 LED(노란색)LED 켜짐: 오류가 발생했습니다. 다음 단계를 완료하십시오.
  1. 식별 LED 및 검사 로그 LED를 확인하고 지시사항을 따르십시오.

  2. 오류에 대한 정보는 Lenovo XClarity Controller 이벤트 로그 및 시스템 오류 로그를 확인하십시오.

  3. 필요하면 로그를 저장하고 이후에 로그를 지우십시오.

3 RoT 오류 LED(황색)RoT 오류 LED는 RoT 상태를 식별하는 데 도움이 됩니다.

시스템 LED에 대한 자세한 정보는 앞면 LED의 내용을 참조하십시오.

6 / 8 PCIe 라이저 2/1

이 라이저에 PCIe 어댑터를 설치하십시오. 라이저에 해당하는 PCIe 슬롯은 다음 표를 참조하십시오.

표 3. PCIe 라이저 및 해당 슬롯
PCIe 라이저PCIe 슬롯
6 PCIe 라이저 2슬롯 10: PCIe Gen5 x16, FH/HL(CPU 직접 지원)
8 PCIe 라이저 1슬롯 9: PCIe Gen5 x16, FH/HL(CPU 직접 지원)

7 앞면 팬

이 공간에 앞면 팬을 설치하십시오. 자세한 정보는 핫 스왑 팬 설치를 참조하십시오.

9 내장형 진단 패널

그림 2. 내장형 진단 패널 LED
Integrated diagnostics panel LEDs
표 4. 내장형 진단 패널 LED
1 전원 상태 LED(녹색)가 있는 전원 버튼2 네트워크 활동 LED(녹색)
3 시스템 ID LED(파란색)가 있는 시스템 ID 버튼4 시스템 오류 LED(노란색)

1 전원 상태 LED(녹색)가 있는 전원 버튼

서버 설정을 마치면 전원 버튼을 눌러 서버의 전원을 켤 수 있습니다. 운영 체제에서 서버를 종료할 수 없는 경우 전원 버튼을 몇 초간 눌러 서버의 전원을 끌 수도 있습니다. 시스템 전원 LED의 상태는 다음과 같습니다.

상태색상설명
꺼짐없음전원 공급 장치가 적절히 설치되지 않았거나 LED 자체에 장애가 있습니다.
빠르게 깜박임(초당 4회)녹색서버가 꺼졌고 켜질 준비가 되지 않았습니다. 전원 버튼이 사용 불가능합니다. 약 5~10초 동안 지속됩니다.
느리게 깜박임(초당 1회)녹색서버가 꺼졌고 켜질 준비가 되었습니다. 전원 버튼을 눌러 서버를 켤 수 있습니다.
켜짐녹색서버가 켜져 있어야 합니다.

2 네트워크 활동 LED(녹색)

네트워크 활동 LED는 네트워크 연결 및 활동을 식별하는 데 유용합니다.

SR680a V3에는 OCP 모듈이 설치되어 있지 않습니다. 네트워크 활동 LED는 일정한 1Hz 속도로 깜박입니다.
상태색상설명
켜짐녹색서버가 네트워크에 연결되어 있습니다.
깜박임녹색네트워크가 연결되어 있고 작동 중입니다.
꺼짐없음서버의 네트워크 연결이 끊어졌습니다.

3 시스템 ID LED(파란색)가 있는 시스템 ID 버튼

이 시스템 ID 버튼과 파란색 시스템 ID LED를 사용하여 서버를 시각적으로 찾을 수 있습니다. 시스템 ID 버튼을 누를 때마다 시스템 ID LED의 상태가 변경됩니다. LED는 켜짐, 깜박임 또는 꺼짐으로 변경될 수 있습니다. Lenovo XClarity Controller 또는 원격 관리 프로그램을 사용하여 여러 서버 가운데서 해당 서버를 시각적으로 찾도록 하기 위해 시스템 ID LED의 상태를 변경할 수 있습니다.

4 시스템 오류 LED(노란색)

시스템 오류 LED는 시스템 오류가 있는지 판별하는 데 유용합니다.

상태색상설명조치
켜짐노란색
서버에서 오류가 감지되었습니다. 원인에는 다음 오류 중 하나 이상이 포함될 수 있습니다.
  • 서버의 온도가 위험하지 않은 온도 임계값에 도달했습니다.

  • 서버 전압이 위험하지 않은 전압 임계값에 도달했습니다.

  • 저속으로 실행 중인 팬이 감지되었습니다.

  • 전원 공급 장치에 심각한 오류가 있습니다.

  • 전원 공급 장치가 전원에 연결되지 않았습니다.

오류의 정확한 원인을 파악하려면 LCD 디스플레이나 이벤트 로그를 확인하십시오.

꺼짐없음서버가 꺼져 있거나, 서버가 켜져 있고 올바르게 작동하고 있습니다.없음.

내장형 진단 패널에 대한 자세한 정보는 내장형 진단 패널의 내용을 참조하십시오.

10 2.5인치 드라이브 베이(베이 0-15)

2.5인치 NVMe 드라이브를 이 베이에 설치하십시오. 자세한 정보는 2.5인치 핫 스왑 드라이브 설치를 참조하십시오.

드라이브 LED에 대한 자세한 정보는 앞면 LED의 내용을 참조하십시오.

11 PCIe 스위치 셔틀(PCIe 슬롯 1-8)

PCIe 스위치 셔틀에 PCIe 어댑터를 설치하십시오. 이러한 PCIe 슬롯은 다음 구성을 지원합니다.
  • PCIe Gen5 x16, FH/HL
