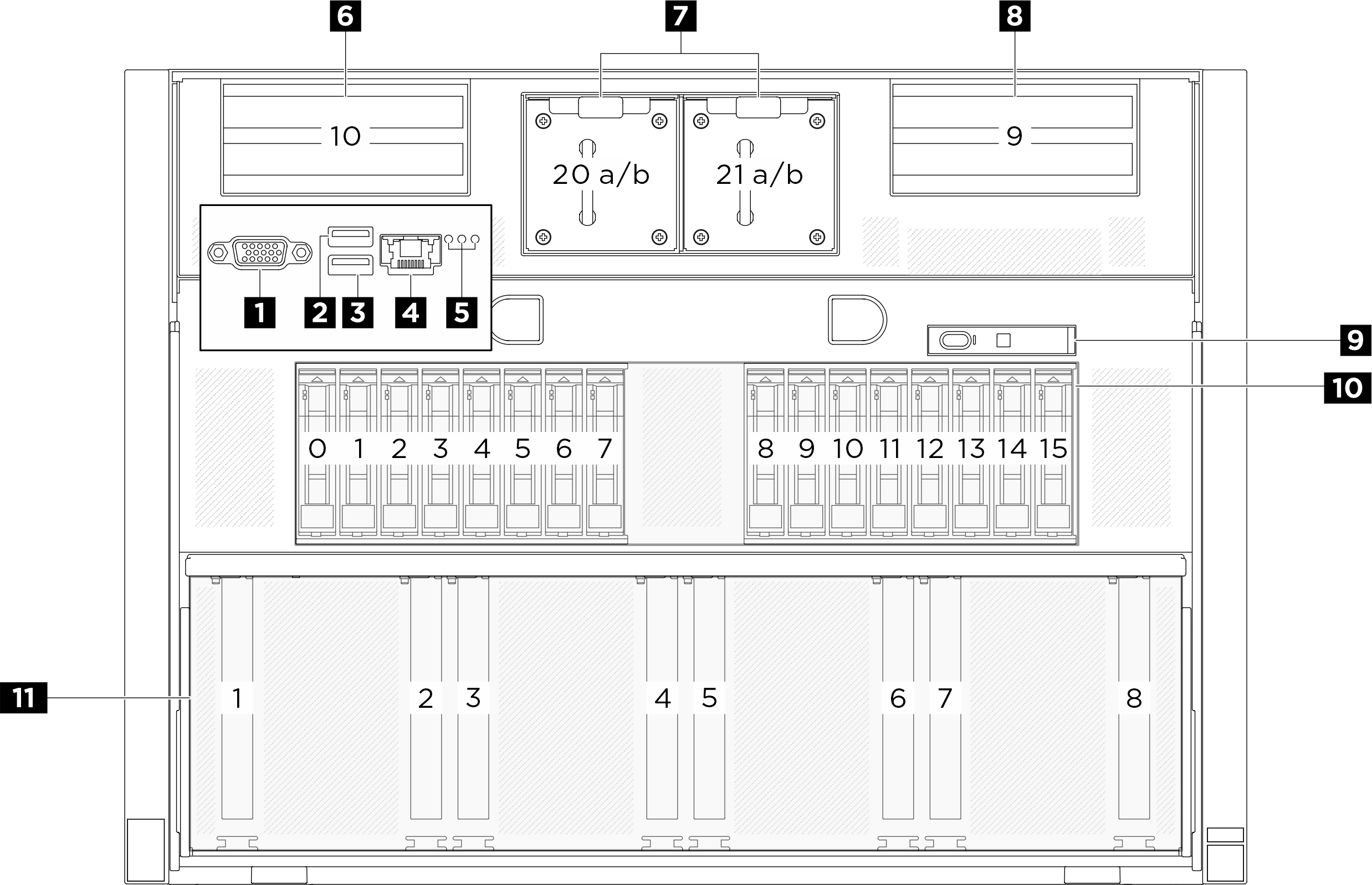

Vorderansicht
Dieser Abschnitt enthält Informationen über die Vorderansicht.
| 1 VGA-Anschluss | 2 USB 3.1 Gen 1-Anschluss (5 Gbit/s) |
| 3 USB 3.1 Gen 1-Anschluss (5 Gbit/s) | 4 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) |
| 5 Positionsanzeige/Systemfehleranzeige/RoT-Fehleranzeige | 6 PCIe-Adapterkarte 2 (PCIe-Steckplatz 10) |
| 7 Vordere Lüfter | 8 PCIe-Adapterkarte 1 (PCIe-Steckplatz 9) |
| 9 integrierte Diagnoseanzeige | 10 2,5-Zoll-Laufwerkpositionen (Position 0 bis 15) |
| 11 PCIe-Switch-Shuttle (PCIe-Steckplatz 1-8) |
1 VGA-Anschluss
Zum Anschließen eines Bildschirms.
2 / 3 USB 3.1 Gen 1-Anschluss (5 Gbit/s)
Der USB 3.1 Gen 1-Anschluss (5 Gbit/s) kann verwendet werden, um eine USB-kompatible Einheit anzuschließen, z. B. eine USB-Tastatur, USB-Maus oder USB-Speichereinheit.
4 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)
Der Server verfügt über einen 10/100/1.000 Mbit/s RJ-45-Anschluss, der für Lenovo XClarity Controller (XCC)-Funktionen vorgesehen ist. Sie können über den Systemverwaltungsanschluss direkt auf den Lenovo XClarity Controller zugreifen, indem Sie Ihren Laptop über ein Ethernet-Kabel mit dem Verwaltungsanschluss verbinden. Stellen Sie sicher, dass Sie die IP-Einstellungen auf dem Laptop so ändern, dass er sich im selben Netzwerk befindet, wie durch die Serverstandardeinstellungen vorgeben. Ein dediziertes Verwaltungsnetzwerk bietet zusätzliche Sicherheit, indem der Datenverkehr des Verwaltungsnetzwerks vom Produktionsnetzwerk physisch getrennt wird.
5 Identifikationsanzeige/Systemfehleranzeige/RoT-Fehleranzeige
| Anzeige | Beschreibung und Maßnahmen |
|---|---|
| 1 Positionsanzeige (blau) | Diese Anzeige wird als Erkennungsanzeige verwendet. Sie können Lenovo XClarity Controller verwenden, um diese Anzeige über Fernzugriff zu aktivieren. Mit dieser Anzeige können Sie den Server eindeutig bestimmen, wenn mehrere Server vorhanden sind. |
| 2 Systemfehleranzeige (gelb) | Anzeige leuchtet auf: Ein Fehler ist aufgetreten. Gehen Sie wie folgt vor:
|
| 3 RoT-Fehleranzeige (gelb) | Anhand der RoT-Fehleranzeige können Sie den RoT-Status ermitteln. |
Weitere Informationen zu den Systemanzeigen finden Sie unter Anzeigen an der Vorderseite.
6 / 8 PCIe-Adapterkarte 2/1
Installieren Sie PCIe-Adapter in diese Adapterkarten. In der folgenden Tabelle sind die entsprechenden PCIe-Steckplätze für die Adapterkarten aufgelistet.
| PCIe-Adapterkarte | PCIe-Steckplatz |
|---|---|
| 6 PCIe-Adapterkarte 2 | Steckplatz 10: PCIe Gen5 x16, FH/HL (mit direkter CPU-Unterstützung) |
| 8 PCIe-Adapterkarte 1 | Steckplatz 9: PCIe Gen5 x16, FH/HL (mit direkter CPU-Unterstützung) |
7 Vordere Lüfter
Installieren Sie in diesem Bereich vordere Lüfter. Weitere Informationen finden Sie unter Hot-Swap-Lüfter installieren.

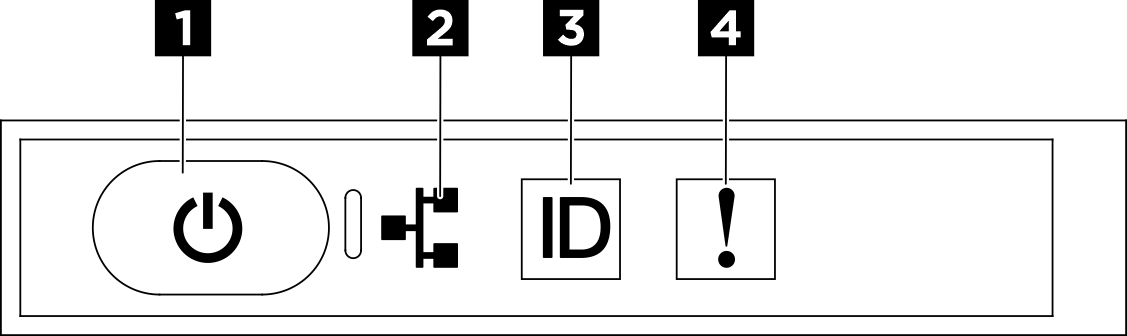

9 integrierte Diagnoseanzeige
| 1 Netzschalter mit Anzeige für Stromversorgungsstatus (grün) | 2 Anzeige für Netzaktivität (grün) |
| 3 System-ID-Taste mit System-ID-Anzeige (blau) | 4 Systemfehleranzeige (gelb) |
1 Netzschalter mit Anzeige für Stromversorgungsstatus (grün)
Drücken Sie den Netzschalter, um den Server nach Abschluss der Konfiguration einzuschalten. Sie können den Netzschalter auch einige Sekunden gedrückt halten, um den Server auszuschalten, wenn er nicht über das Betriebssystem heruntergefahren werden kann. Die Betriebsanzeige kann den folgenden Status aufweisen:
| Status | Farbe | Beschreibung |
|---|---|---|
| Aus | Keine | Es ist kein Netzteil installiert oder die Anzeige selbst ist defekt. |
| Schnelles Blinken (viermal pro Sekunde) | Grün | Der Server ist ausgeschaltet und kann derzeit nicht eingeschaltet werden. Der Netzschalter ist deaktiviert. Dieser Zustand hält ungefähr 5 bis 10 Sekunden an. |
| Langsames Blinken (einmal pro Sekunde) | Grün | Der Server ist ausgeschaltet und kann eingeschaltet werden. Sie können den Netzschalter drücken, um den Server einzuschalten. |
| Leuchtend | Grün | Der Server ist eingeschaltet. |
2 Anzeige für Netzaktivität (grün)
Die Betriebsanzeige hilft Ihnen, die Netzwerkverbindung und -aktivitäten zu erkennen.
| Status | Farbe | Beschreibung |
|---|---|---|
| Ein | Grün | Der Server ist mit einem Netzwerk verbunden. |
| Blinkt | Grün | Das Netzwerk ist verbunden und aktiv. |
| Aus | Keine | Der Server ist vom Netzwerk getrennt. |
3 System-ID-Taste mit System-ID-Anzeige (blau)
Verwenden Sie diese System-ID-Taste und die blaue System-ID-Anzeige, um den Server eindeutig zu bestimmen. Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote-Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.
4 Systemfehleranzeige (gelb)
Mit der Systemfehleranzeige können Sie ermitteln, ob Systemfehler aufgetreten sind.
| Status | Farbe | Beschreibung | Aktion |
|---|---|---|---|
| Ein | Gelb | Auf dem Server wurde ein Fehler erkannt. Ursachen können ein oder mehrere der folgenden Fehler sein:
| Prüfen Sie die LCD-Anzeige oder das Ereignisprotokoll, um die genaue Fehlerursache zu bestimmen. |
| Aus | Keine | Der Server ist aus- oder eingeschaltet und funktioniert ordnungsgemäß. | Keine |
Weitere Informationen zur integrierten Diagnoseanzeige finden Sie unter Integrierte Diagnoseanzeige.
10 2,5-Zoll-Laufwerkpositionen (Position 0 bis 15)
Installieren Sie die 2,5‑Zoll-NVMe-Laufwerke in diesen Positionen. Weitere Informationen finden Sie unter 2,5-Zoll-Hot-Swap-Laufwerk installieren.
Weitere Informationen zu den Laufwerkanzeigen finden Sie unter Anzeigen an der Vorderseite.
11 PCIe-Switch-Shuttle (PCIe-Steckplatz 1-8)
- PCIe Gen5 x16, FH/HL
