Anzeigen an der Vorderseite

In diesem Abschnitt finden Sie Informationen zu den Anzeigen auf der Vorderseite des Servers.

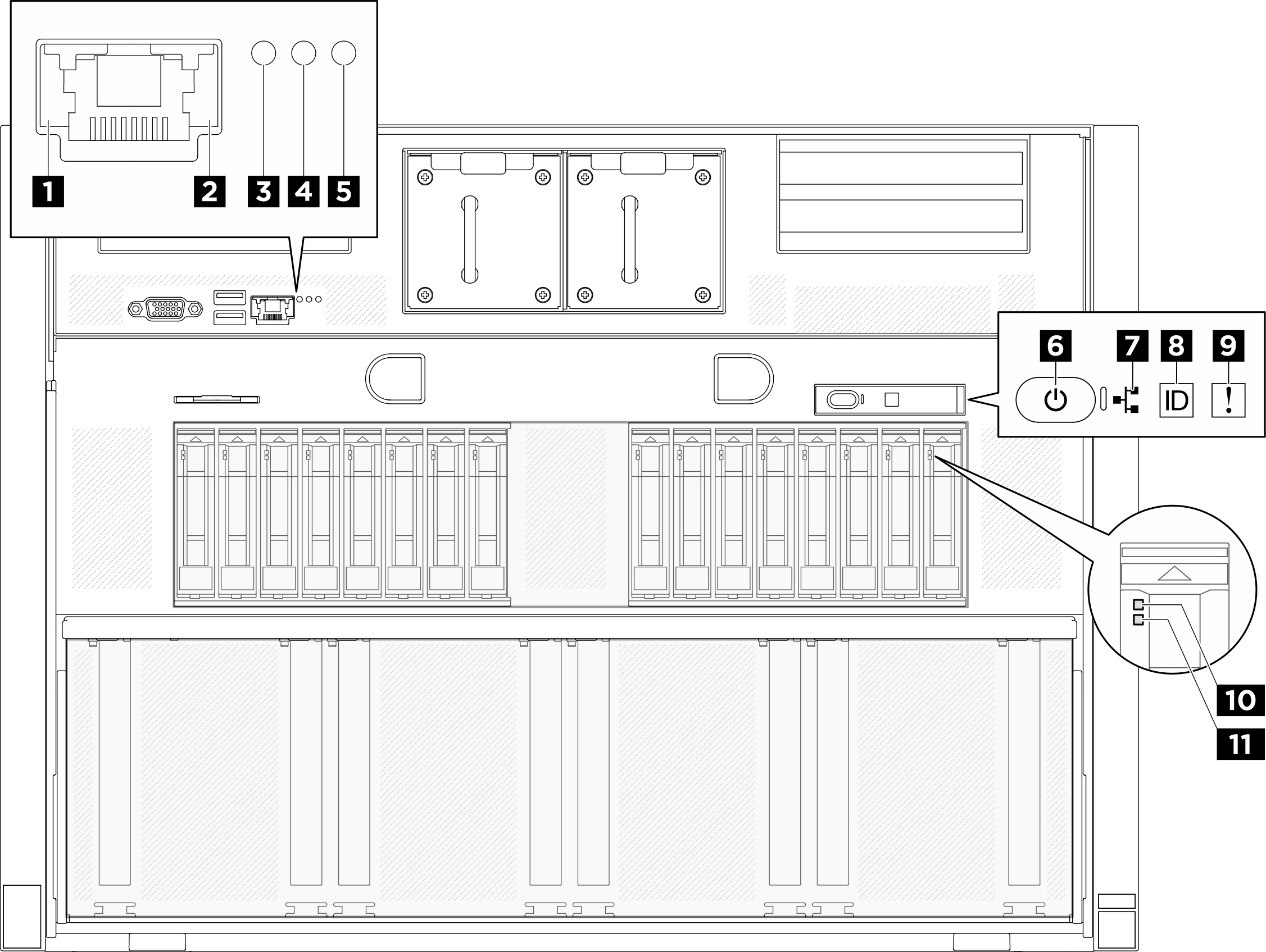

Abbildung 1. Anzeigen an der Vorderseite
Front LEDs

1 Verbindungsanzeige für XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45)​

Verwenden Sie diese grüne Anzeige, um den Netzwerkverbindungsstatus zu überprüfen:
  • Aus: Netzwerkverbindung ist getrennt.
  • Grün: Netzwerkverbindung ist hergestellt.

2 XCC-Systemmanagement-Anschluss (10/100/1.000 Mbit/s RJ-45) Aktivitätsanzeige​

Verwenden Sie diese grüne Anzeige, um den Netzwerkaktivitätsstatus zu überprüfen:
  • Aus: Der Server ist mit keinem LAN verbunden.
  • Grün: Das Netzwerk ist verbunden und aktiv.

3 Positionsanzeige (blau)​

Diese Anzeige wird als Erkennungsanzeige verwendet. Sie können Lenovo XClarity Controller verwenden, um diese Anzeige über Fernzugriff zu aktivieren. Mit dieser Anzeige können Sie den Server eindeutig bestimmen, wenn mehrere Server vorhanden sind.

4 Systemfehleranzeige (gelb)​

Anzeige leuchtet auf: Ein Fehler ist aufgetreten. Gehen Sie wie folgt vor:
  1. Überprüfen Sie die ID-Anzeige sowie die Prüfprotokollanzeige und folgen Sie den Anweisungen.
  2. Überprüfen Sie das Lenovo XClarity Controller-Ereignisprotokoll und das Systemfehlerprotokoll auf Informationen zum Fehler.
  3. Speichern Sie ggf. das Protokoll und löschen Sie anschließend den Inhalt.

5 RoT-Fehleranzeige (gelb)​

Die RoT-Fehleranzeige weist darauf hin, dass im XCC‑ oder UEFI-Image ein Root-of-Trust-Fehler aufgetreten ist.

6 Netzschalter mit Anzeige für Stromversorgungsstatus (grün)​

Drücken Sie den Netzschalter, um den Server nach Abschluss der Konfiguration einzuschalten. Sie können den Netzschalter auch einige Sekunden gedrückt halten, um den Server auszuschalten, wenn er nicht über das Betriebssystem heruntergefahren werden kann. Die Betriebsanzeige kann den folgenden Status aufweisen:

StatusFarbeBeschreibung
AusKeineEs ist kein Netzteil installiert oder die Anzeige selbst ist defekt.
Schnelles Blinken (viermal pro Sekunde)GrünDer Server ist ausgeschaltet und kann derzeit nicht eingeschaltet werden. Der Netzschalter ist deaktiviert. Dieser Zustand hält ungefähr 5 bis 10 Sekunden an.
Langsames Blinken (einmal pro Sekunde)GrünDer Server ist ausgeschaltet und kann eingeschaltet werden. Sie können den Netzschalter drücken, um den Server einzuschalten.
LeuchtendGrünDer Server ist eingeschaltet.

7 Anzeige für Netzaktivität (grün)​

Die Betriebsanzeige hilft Ihnen, die Netzwerkverbindung und -aktivitäten zu erkennen.

Anmerkung
Im SR680a V3 ist kein OCP-Modul installiert. Die Anzeige für Netzwerkaktivität blinkt gleichmäßig mit 1 Hz.
StatusFarbeBeschreibung
EinGrünDer Server ist mit einem Netzwerk verbunden.
BlinktGrünDas Netzwerk ist verbunden und aktiv.
AusKeineDer Server ist vom Netzwerk getrennt.

8 System-ID-Taste mit System-ID-Anzeige (blau)​

Verwenden Sie diese System-ID-Taste und die blaue System-ID-Anzeige, um den Server eindeutig zu bestimmen. Mit jedem Druck der System-ID-Taste ändert sich der Status der System-ID-Anzeige. Die Anzeige kann in den dauerhaft eingeschalteten, blinkenden oder ausgeschalteten Modus geändert werden. Sie können den Status der System-ID-Anzeige auch mit dem Lenovo XClarity Controller oder einem Remote-Verwaltungsprogramm ändern, um den Server eindeutig bestimmen zu können, wenn mehrere Server vorhanden sind.

9 Systemfehleranzeige (gelb)​

Mit der Systemfehleranzeige können Sie ermitteln, ob Systemfehler aufgetreten sind.

StatusFarbeBeschreibungAktion
EinGelb
Auf dem Server wurde ein Fehler erkannt. Ursachen können ein oder mehrere der folgenden Fehler sein:

  • Die Temperatur des Servers hat den nicht kritischen Temperaturschwellenwert erreicht.

  • Die Spannung des Servers hat den nicht kritischen Spannungsschwellenwert erreicht.

  • Es wurde ein Lüfter mit niedriger Drehzahl entdeckt.

  • Das Netzteil weist einen kritischen Fehler auf.

  • Das Netzteil ist nicht an den Strom angeschlossen.

Prüfen Sie die LCD-Anzeige oder das Ereignisprotokoll, um die genaue Fehlerursache zu bestimmen.

AusKeineDer Server ist aus- oder eingeschaltet und funktioniert ordnungsgemäß.Keine

Weitere Informationen zur integrierten Diagnoseanzeige finden Sie unter Integrierte Diagnoseanzeige.

10 Betriebsanzeige für Laufwerk (grün)​

Jedes Hot-Swap-Laufwerk verfügt über eine Betriebsanzeige. Wenn diese Anzeige leuchtet, ist das Laufwerk in Betrieb.

11 Statusanzeige für Laufwerk (gelb)​

Die Statusanzeige des Laufwerks zeigt den folgenden Status an:
  • Die Anzeige leuchtet: Das Laufwerk ist ausgefallen.
  • Die Anzeige blinkt langsam (einmal pro Sekunde): Das Laufwerk wird wiederhergestellt.
  • Die Anzeige blinkt schnell (dreimal pro Sekunde): Das Laufwerk wird ermittelt.
