正面 LED

本主題說明伺服器前面板上的 LED。

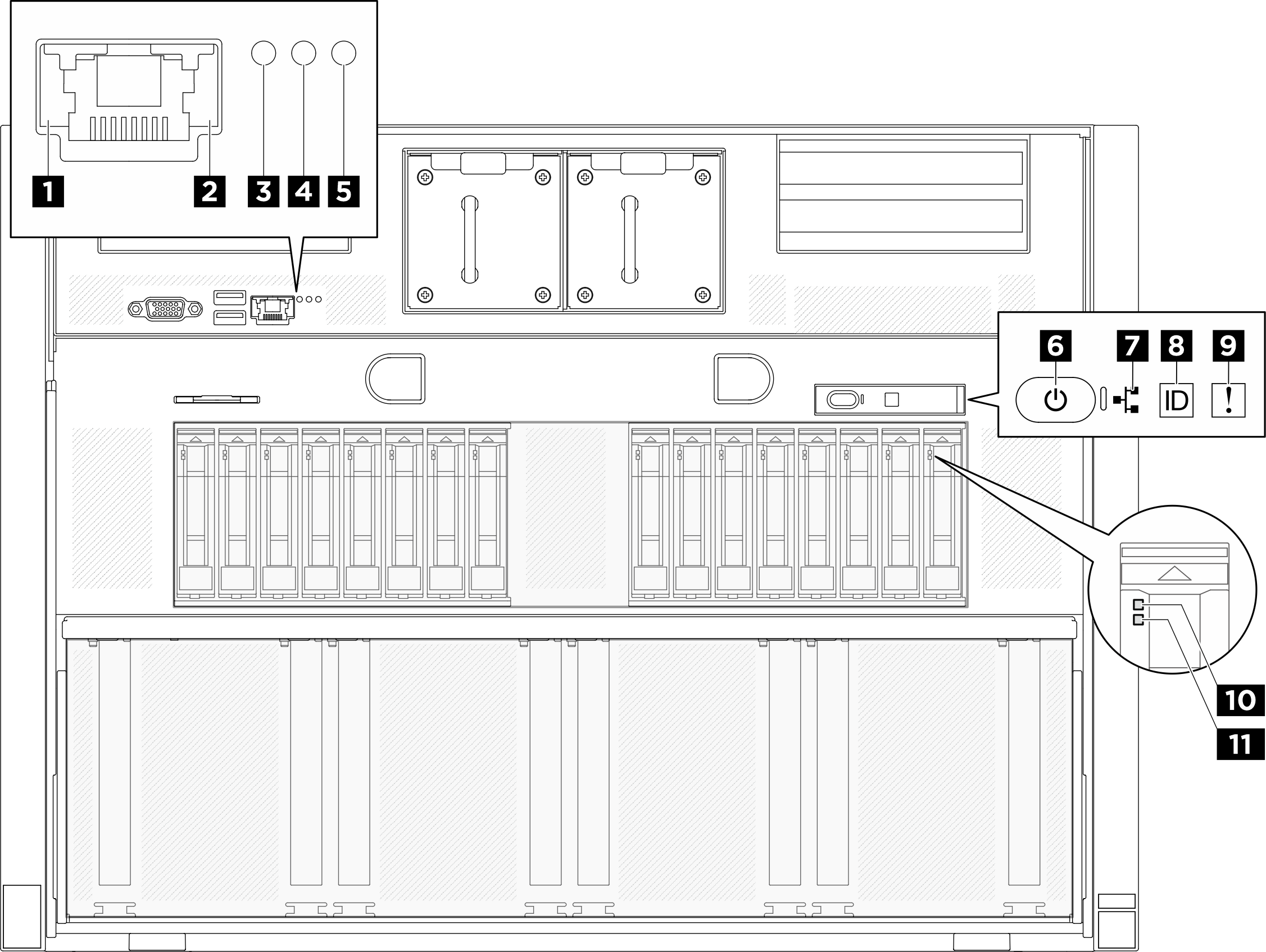

圖 1. 正面 LED
Front LEDs

1 XCC 系統管理埠 (10/100/1000 Mbps RJ-45) 鏈結 LED​

使用此綠色 LED 來區分網路連線功能狀態：
  • 熄滅：已中斷網路鏈結。
  • 綠色：已建立網路鏈結。

2 XCC 系統管理埠 (10/100/1000 Mbps RJ-45) 活動 LED​

使用此綠色 LED 來區分網路活動狀態：
  • 熄滅：伺服器與 LAN 中斷連接。
  • 綠色：網路已連接並且作用中。

3 位置 LED（藍色）​

這個 LED 會用來作為存在偵測 LED。您可以使用 Lenovo XClarity Controller 從遠端點亮此 LED。請使用此 LED，以便在其他伺服器中找到該伺服器。

4 系統錯誤 LED（黃色）​

LED 亮起：發生錯誤。請完成下列步驟：
  1. 檢查識別 LED 及檢查日誌 LED，並遵循相關指示。
  2. 如需該錯誤的相關資訊，請檢查 Lenovo XClarity Controller 事件日誌和系統錯誤日誌。
  3. 必要的話，請儲存日誌，並清除後面的日誌。

5 RoT 錯誤 LED (琥珀色)​

RoT 錯誤 LED 表示 XCC 或 UEFI 映像發生信任根故障。

6 電源按鈕，帶電源狀態 LED（綠色）​

伺服器設定完成後，您可以按下電源按鈕來開啟伺服器電源。如果無法從作業系統關閉伺服器，您也可以按住電源按鈕數秒鐘來關閉伺服器電源。電源 LED 的狀態如下：

狀態顏色說明
關無未正確安裝任何電源供應器，或 LED 本身發生故障。
快速閃爍（每秒四次）綠色伺服器已關閉，尚無法開啟。電源按鈕已停用。此情況會持續大約 5 到 10 秒。
緩慢閃爍（每秒一次）綠色伺服器已關閉，且已準備好開啟。您可以按下電源按鈕，開啟伺服器。
亮起綠色已啟動伺服器。

7 網路活動 LED (綠色)​

網路活動 LED 可協助您識別網路連線能力和活動。

註
SR680a V3 未安裝 OCP 模組。網路活動 LED 將以恆定的 1 Hz 頻率閃爍。
狀態顏色說明
開綠色伺服器已連接至網路。
閃爍綠色網路已連接並作用中。
關無伺服器與網路中斷連接。

8 具有系統 ID LED（藍色）的系統 ID 按鈕​

使用這個系統 ID 按鈕和藍色系統 ID LED，可讓您看見並定位該伺服器。每次按下系統 ID 按鈕，系統 ID LED 的狀態都會變更。LED 可變更為亮起、閃爍或熄滅。您也可以使用 Lenovo XClarity Controller 或遠端管理程式來變更系統 ID LED 的狀態，以協助您在其他伺服器中看見並定位該伺服器。

9 系統錯誤 LED（黃色）​

系統錯誤 LED 可協助您判斷是否發生任何系統錯誤。

狀態顏色說明動作
開黃色
伺服器上偵測到錯誤。原因可能包括下列一或多個錯誤︰

  • 伺服器的溫度已達非嚴重溫度臨界值。

  • 伺服器的電壓已達非嚴重電壓臨界值。

  • 偵測到風扇低速運轉。

  • 電源供應器發生嚴重錯誤。

  • 電源供應器未連接到電源。

檢查 LCD 顯示器或事件日誌以確定錯誤的確切原因。

關無伺服器已關閉，或是伺服器已啟動且正常運作。無。

如需整合式診斷面板的相關資訊，請參閱整合式診斷面板。

10 硬碟活動 LED（綠色）​

每一個熱抽換硬碟皆隨附活動 LED。當此 LED 閃爍時，表示硬碟正在使用中。

11 硬碟狀態指示燈（黃色）​

硬碟狀態 LED 會指出下列狀態：
  • LED 亮起：硬碟發生故障。
  • LED 緩慢閃爍（每秒一次）：正在重建硬碟。
  • LED 快速閃爍（每秒三次）：正在識別硬碟。
