LED frontales

En este tema, se proporciona información sobre los LED ubicados en la parte frontal del servidor.

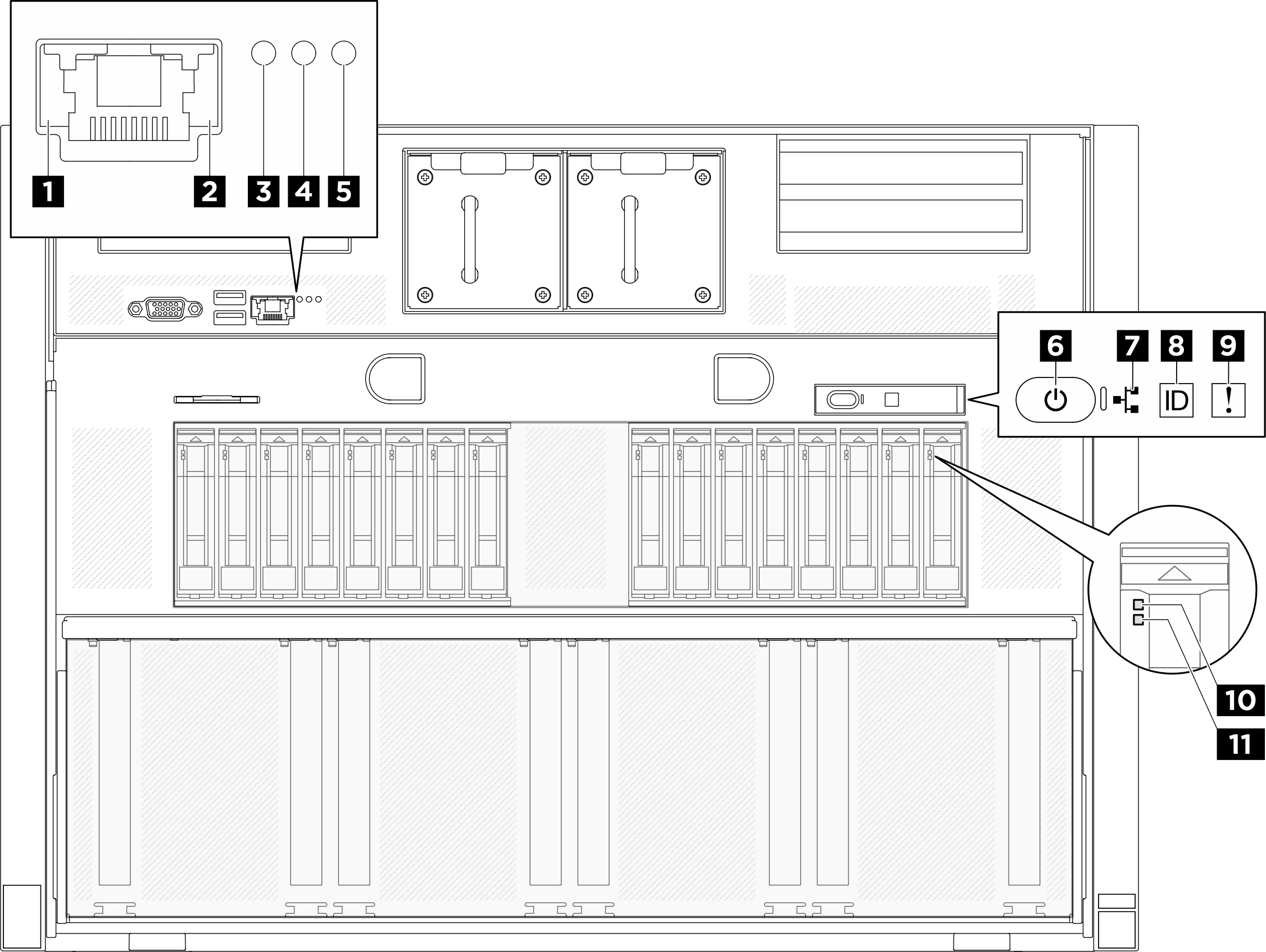

Figura 1. LED frontales
Front LEDs

1 LED de enlace de Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45)​

Utilice este LED verde para distinguir el estado de conectividad de red:
  • Apagado: el enlace de red está desconectado.
  • Verde: el enlace de red está establecido.

2 Puerto de gestión del sistema XCC (10/100/1000 Mbps RJ-45) LED de actividad​

Utilice este LED verde para distinguir el estado de actividad de red:
  • Apagado: el servidor está desconectado de una LAN.
  • Verde: la red AnyFabric está conectada y activa.

3 LED de ubicación (azul)​

Este LED se utiliza como LED de detección de presencia. Puede utilizar Lenovo XClarity Controller para iluminar este LED de forma remota. Utilice este LED para localizar visualmente el servidor entre otros servidores.

4 LED de error del sistema (amarillo)​

LED encendido: se ha producido un error. Siga los siguientes pasos:
  1. Compruebe el LED de identificación y compruebe el LED de registro de verificación y siga las instrucciones.
  2. Compruebe el registro de eventos y el registro de errores del sistema de Lenovo XClarity Controller para obtener información sobre el error.
  3. Guarde el registro de ser necesario y borre el registro posteriormente.

5 LED de error de RoT (ámbar)​

El LED de error de RoT indica que hay una anomalía de raíz de confianza en la imagen de UEFI o XCC.

6 Botón de inicio/apagado con LED de estado de alimentación (verde)​

Puede presionar el botón de inicio para encender el servidor cuando termine de configurar el servidor. También puede mantener presionado el botón de inicio/apagado durante algunos segundos para apagar el servidor si no puede apagarlo desde el sistema operativo. Los estados del LED de encendido son los siguientes:

EstadoColorDescripción
ApagadoNingunoNo hay fuente de alimentación instalada correctamente, o el propio LED presentó errores.
Parpadeo rápido (cuatro veces por segundo)VerdeEl servidor está apagado y no está listo para encenderse. El botón de encendido está deshabilitado. Esta acción tardará aproximadamente entre 5 y 10 segundos.
Parpadeo lento (una vez por segundo)VerdeEl servidor está apagado y está listo para encenderse. Puede presionar el botón de encendido para encender el servidor.
EncendidoVerdeEl servidor está encendido.

7 LED de actividad de red (verde)​

El LED de actividad de red le ayuda a identificar la conectividad y la actividad de la red.

Nota
SR680a V3 no tiene instalado el módulo de OCP. El LED de actividad de red parpadeará a una velocidad constante de 1 Hz.
EstadoColorDescripción
EncendidoVerdeEl servidor está conectado a una red.
ParpadeanteVerdeLa red está conectada y activa.
ApagadoNingunoEl servidor está desconectado de la red.

8 Botón de ID del sistema con LED de ID del sistema (azul)​

Utilice este botón de ID del sistema y el LED azul de ID del sistema para localizar visualmente el servidor. Cada vez que se presiona el botón de ID del sistema, el estado de los LED de ID del sistema cambia. Los LED pueden cambiar a encendido, parpadeo o apagado. También puede utilizar Lenovo XClarity Controller o un programa de gestión remota para cambiar el estado del LED de ID del sistema para facilitar la localización visual del servidor entre otros servidores.

9 LED de error del sistema (amarillo)​

El LED de error del sistema ayuda a determinar si hay errores del sistema.

EstadoColorDescripciónAcción
EncendidoAmarillo
Se ha detectado un error en el servidor. Algunas causas pueden incluir uno o más de los errores siguientes:

  • La temperatura del servidor ha alcanzado el umbral no crítico de temperatura.

  • El voltaje del servidor alcanzó el umbral no crítico de voltaje.

  • Se detectó que un ventilador está funcionando a baja velocidad.

  • La fuente de alimentación tiene un error grave.

  • La fuente de alimentación no se encuentra conectada a la alimentación.

Revise la pantalla LCD o el registro de eventos para determinar la causa exacta del error.

ApagadoNingunoEl servidor está apagado o está encendido y funciona correctamente.Ninguna.

Para obtener más información acerca de panel de diagnóstico integrado, consulte Panel de diagnóstico integrado.

10 LED de actividad de la unidad (verde)​

Cada unidad de intercambio en caliente incluye un LED de actividad. Cuando este LED parpadea, indica que la unidad está en uso.

11 LED de estado de la unidad (amarillo)​

El LED de estado de la unidad indica el siguiente estado:
  • El LED está encendido: la unidad ha fallado.
  • El LED parpadea lentamente (una vez por segundo): la unidad se está reconstruyendo.
  • El LED parpadea rápidamente (tres veces por segundo): se está identificando la unidad.
