앞면 LED

이 주제에서는 서버 앞면의 LED에 대한 정보를 제공합니다.

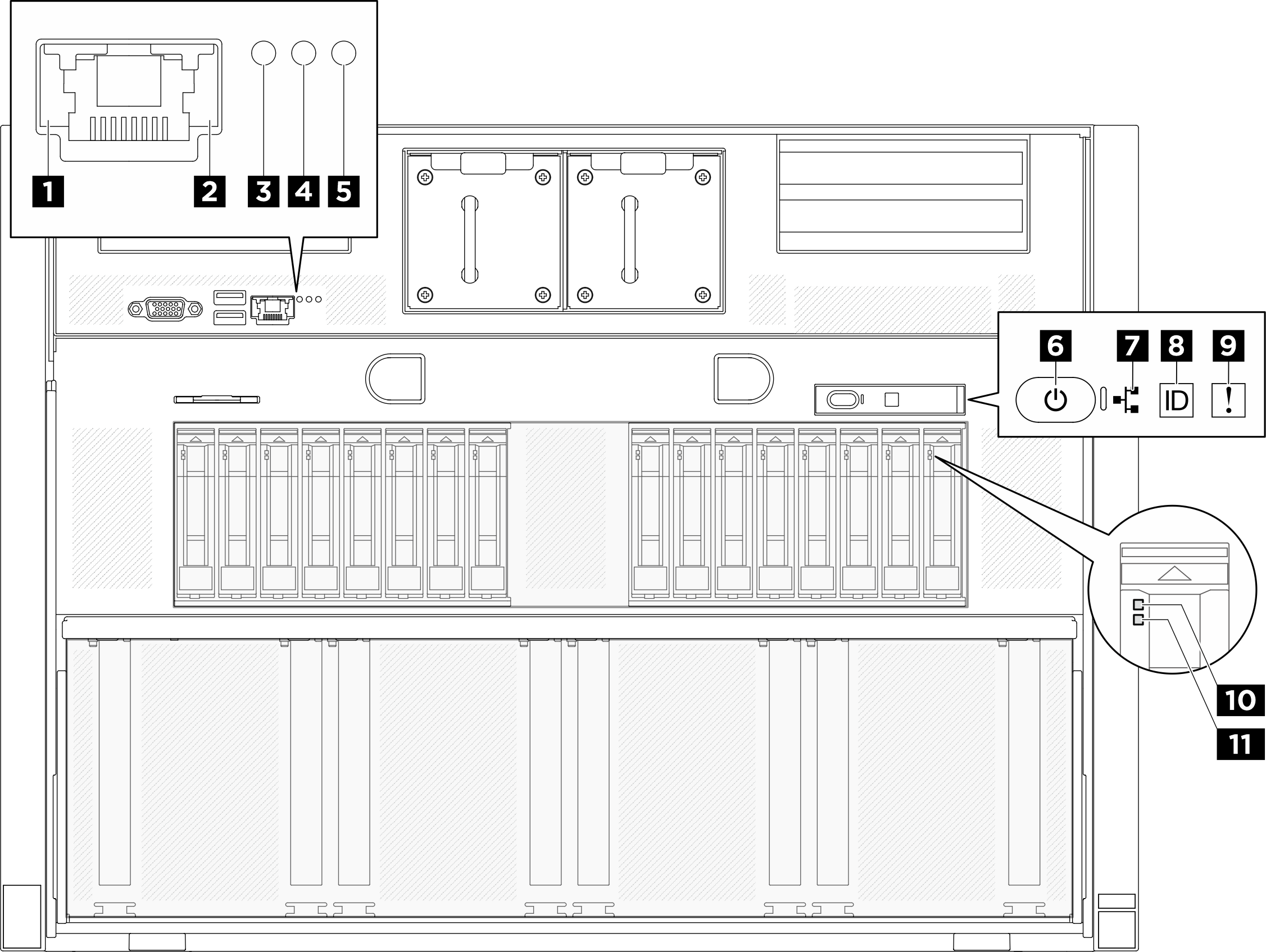

그림 1. 앞면 LED
Front LEDs

1 XCC 시스템 관리 포트(10/100/1,000Mbps RJ-45) 링크 LED​

이 녹색 LED를 사용하여 네트워크 연결 상태를 구별하십시오.
  • 꺼짐: 네트워크 연결이 끊어졌습니다.
  • 녹색: 네트워크 연결이 설정되었습니다.

2 XCC 시스템 관리 포트(10/100/1,000Mbps RJ-45) 활동 LED​

이 녹색 LED를 사용하여 네트워크 활동 상태를 구별하십시오.
  • 꺼짐: 서버가 LAN에서 연결이 끊어졌습니다.
  • 녹색: 네트워크가 연결되어 활성 상태입니다.

3 위치 LED(파란색)​

이 LED는 유무 감지 LED로 사용됩니다. Lenovo XClarity Controller를 사용하여 이 LED를 원격으로 켤 수 있습니다. 이 LED를 사용하여 다른 서버 사이에서 해당 서버를 찾을 수 있습니다.

4 시스템 오류 LED(노란색)​

LED 켜짐: 오류가 발생했습니다. 다음 단계를 완료하십시오.
  1. 식별 LED 및 검사 로그 LED를 확인하고 지시사항을 따르십시오.
  2. 오류에 대한 정보는 Lenovo XClarity Controller 이벤트 로그 및 시스템 오류 로그를 확인하십시오.
  3. 필요하면 로그를 저장하고 이후에 로그를 지우십시오.

5 RoT 오류 LED(황색)​

RoT 오류 LED는 XCC 또는 UEFI 이미지에 RoT 오류가 있음을 나타냅니다.

6 전원 상태 LED(녹색)가 있는 전원 버튼​

서버 설정을 마치면 전원 버튼을 눌러 서버의 전원을 켤 수 있습니다. 운영 체제에서 서버를 종료할 수 없는 경우 전원 버튼을 몇 초간 눌러 서버의 전원을 끌 수도 있습니다. 시스템 전원 LED의 상태는 다음과 같습니다.

상태색상설명
꺼짐없음전원 공급 장치가 적절히 설치되지 않았거나 LED 자체에 장애가 있습니다.
빠르게 깜박임(초당 4회)녹색서버가 꺼졌고 켜질 준비가 되지 않았습니다. 전원 버튼이 사용 불가능합니다. 약 5~10초 동안 지속됩니다.
느리게 깜박임(초당 1회)녹색서버가 꺼졌고 켜질 준비가 되었습니다. 전원 버튼을 눌러 서버를 켤 수 있습니다.
켜짐녹색서버가 켜져 있어야 합니다.

7 네트워크 활동 LED(녹색)​

네트워크 활동 LED는 네트워크 연결 및 활동을 식별하는 데 유용합니다.

주
SR680a V3에는 OCP 모듈이 설치되어 있지 않습니다. 네트워크 활동 LED는 일정한 1Hz 속도로 깜박입니다.
상태색상설명
켜짐녹색서버가 네트워크에 연결되어 있습니다.
깜박임녹색네트워크가 연결되어 있고 작동 중입니다.
꺼짐없음서버의 네트워크 연결이 끊어졌습니다.

8 시스템 ID LED(파란색)가 있는 시스템 ID 버튼​

이 시스템 ID 버튼과 파란색 시스템 ID LED를 사용하여 서버를 시각적으로 찾을 수 있습니다. 시스템 ID 버튼을 누를 때마다 시스템 ID LED의 상태가 변경됩니다. LED는 켜짐, 깜박임 또는 꺼짐으로 변경될 수 있습니다. Lenovo XClarity Controller 또는 원격 관리 프로그램을 사용하여 여러 서버 가운데서 해당 서버를 시각적으로 찾도록 하기 위해 시스템 ID LED의 상태를 변경할 수 있습니다.

9 시스템 오류 LED(노란색)​

시스템 오류 LED는 시스템 오류가 있는지 판별하는 데 유용합니다.

상태색상설명조치
켜짐노란색
서버에서 오류가 감지되었습니다. 원인에는 다음 오류 중 하나 이상이 포함될 수 있습니다.

  • 서버의 온도가 위험하지 않은 온도 임계값에 도달했습니다.

  • 서버 전압이 위험하지 않은 전압 임계값에 도달했습니다.

  • 저속으로 실행 중인 팬이 감지되었습니다.

  • 전원 공급 장치에 심각한 오류가 있습니다.

  • 전원 공급 장치가 전원에 연결되지 않았습니다.

오류의 정확한 원인을 파악하려면 LCD 디스플레이나 이벤트 로그를 확인하십시오.

꺼짐없음서버가 꺼져 있거나, 서버가 켜져 있고 올바르게 작동하고 있습니다.없음.

내장형 진단 패널에 대한 자세한 정보는 내장형 진단 패널의 내용을 참조하십시오.

10 드라이브 활동 LED(녹색)​

각 핫 스왑 드라이브에는 활동 LED가 있습니다. 이 LED가 깜박이면 드라이브가 사용 중임을 표시합니다.

11 드라이브 상태 LED(노란색)​

드라이브 상태 LED는 다음 상태를 나타냅니다.
  • LED가 켜짐: 드라이브에 오류가 있습니다.
  • LED가 느리게 깜박임(초당 한 번): 드라이브가 재구축되고 있습니다.
  • LED가 빠르게 깜박임(초당 세 번): 드라이브가 식별되고 있습니다.
