ไฟ LED ด้านหน้า

หัวข้อนี้แสดงข้อมูลเกี่ยวกับไฟ LED ที่ด้านหน้าของเซิร์ฟเวอร์

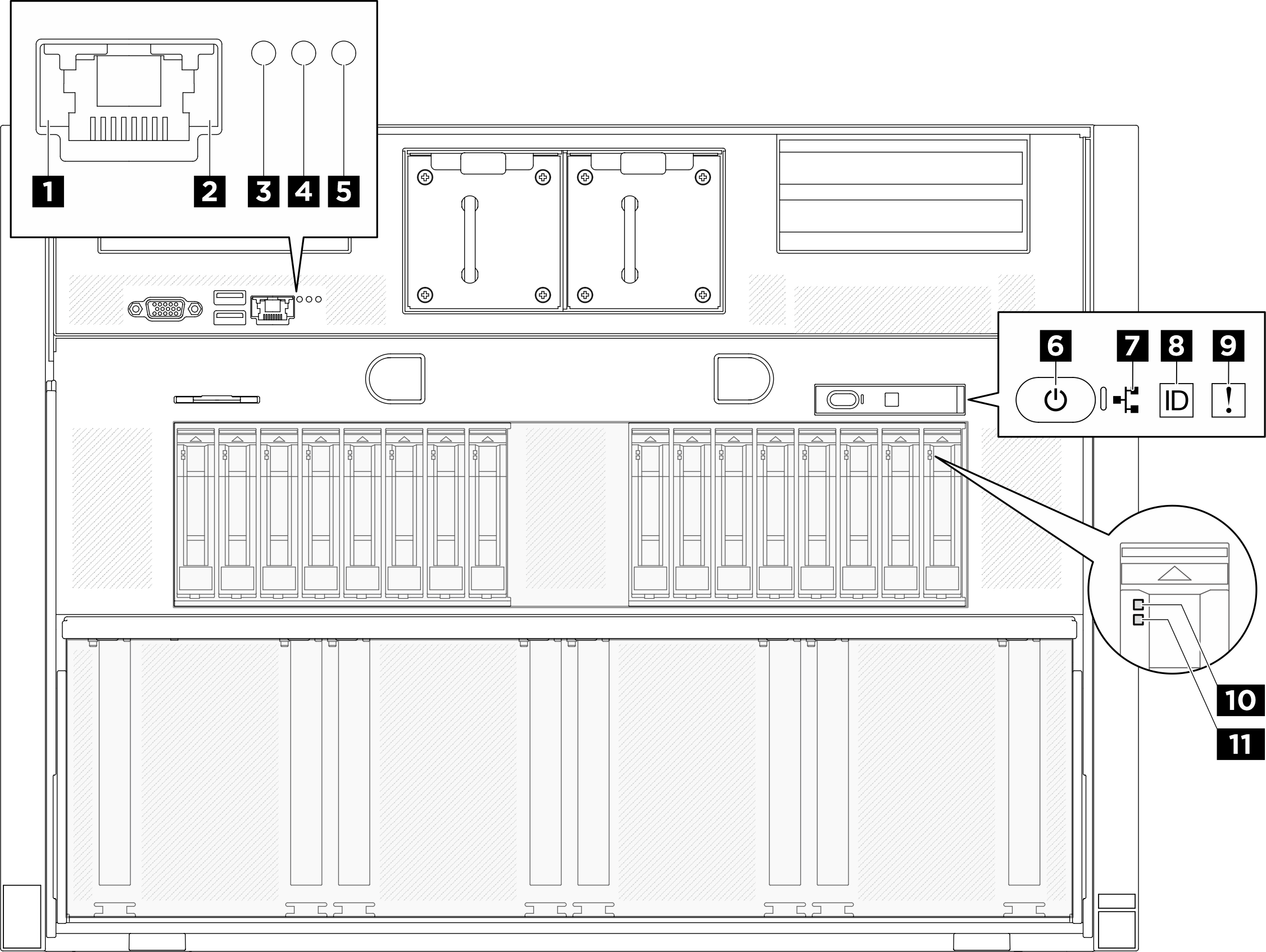

รูปที่ 1. ไฟ LED ด้านหน้า
Front LEDs

1 พอร์ตการจัดการระบบ XCC (10/100/1,000 Mbps RJ-45) ไฟ LED แสดงการเชื่อมต่อ​

ใช้ไฟ LED สีเขียวนี้ในการแยกแยะสถานะการเชื่อมต่อเครือข่าย:
  • ดับ: มีการปลดการเชื่อมต่อเครือข่ายแล้ว
  • สีเขียว: มีการสร้างการเชื่อมต่อเครือข่ายแล้ว

2 พอร์ตการจัดการระบบ XCC (10/100/1,000 Mbps RJ-45) ไฟ LED แสดงกิจกรรม​

ใช้ไฟ LED สีเขียวนี้ในการแยกแยะสถานะกิจกรรมเครือข่าย:
  • ดับ: มีการปลดการเชื่อมต่อเซิร์ฟเวอร์กับ LAN
  • สีเขียว: มีการเชื่อมต่อและใช้งานเครือข่ายอยู่

3 ไฟ LED แสดงที่ตั้ง (สีฟ้า)​

ไฟ LED นี้ทำหน้าที่เป็นไฟ LED สำหรับ Presence Detection คุณสามารถใช้ Lenovo XClarity Controller เพื่อสั่งเปิดไฟ LED นี้ได้จากระยะไกล ใช้ไฟ LED นี้เพื่อระบุตำแหน่งเซิร์ฟเวอร์ออกจากเซิร์ฟเวอร์อื่นๆ ด้วยการมอง

4 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)​

ไฟ LED ติดสว่าง: เกิดข้อผิดพลาด ทำขั้นตอนต่อไปนี้ให้ครบถ้วน:
  1. ตรวจสอบไฟ LED ระบุสถานะและไฟ LED ตรวจสอบบันทึก แล้วทำตามคำแนะนำ
  2. ตรวจสอบบันทึกเหตุการณ์ของ Lenovo XClarity Controller และบันทึกข้อผิดพลาดของระบบเพื่อดูข้อมูลเกี่ยวกับข้อผิดพลาด
  3. เก็บบันทึกไว้หากจำเป็น และทำการล้างบันทึกหลังจากนั้น

5 ไฟ LED แสดงข้อผิดพลาด RoT (สีเหลือง)​

ไฟ LED แสดงข้อผิดพลาดของ RoT ระบุว่ามีการล้มเหลวของ Root of Trust บนภาพ XCC หรือ UEFI

6 ปุ่มเปิด/ปิดเครื่องพร้อมไฟ LED แสดงสถานะเปิด/ปิดเครื่อง (สีเขียว)​

เมื่อตั้งค่าเซิร์ฟเวอร์เรียบร้อยแล้ว คุณสามารถกดปุ่มเปิด/ปิดเครื่องเพื่อเปิดเซิร์ฟเวอร์ได้ นอกจากนี้ คุณสามารถกดปุ่มควบคุมพลังงานค้างไว้สักครู่เพื่อปิดเซิร์ฟเวอร์ หากคุณไม่สามารถปิดเซิร์ฟเวอร์จากระบบปฏิบัติการได้ สถานะของไฟ LED แสดงสถานะเปิดเครื่อง มีดังนี้:

สถานะสีรายละเอียด
ดับไม่มีไม่พบการติดตั้งแหล่งจ่ายไฟอย่างเหมาะสม หรือไฟ LED ล้มเหลว
กะพริบถี่ (สี่ครั้งในหนึ่งวินาที)สีเขียวเซิร์ฟเวอร์ปิดอยู่ และยังไม่พร้อมเปิดใช้งาน ปุ่มเปิด/ปิดถูกปิดใช้งาน สถานะดังกล่าวอาจคงอยู่ 5 ถึง 10 วินาที
กะพริบช้า (วินาทีละครั้ง)สีเขียวเซิร์ฟเวอร์ปิดอยู่ แต่พร้อมเปิดใช้งาน คุณสามารถกดปุ่มเปิด/ปิดเพื่อเปิดเซิร์ฟเวอร์
ติดไฟสีเขียวเซิร์ฟเวอร์เปิดอยู่

7 ไฟ LED แสดงกิจกรรมของเครือข่าย (สีเขียว)​

ไฟ LED แสดงกิจกรรมเครือข่ายช่วยให้คุณระบุการเชื่อมต่อและกิจกรรมของเครือข่ายได้

หมายเหตุ
SR680a V3 ไม่ได้ติดตั้งโมดูล OOC ไฟ LED แสดงกิจกรรมเครือข่ายจะกะพริบในอัตราคงที่ 1 Hz
สถานะสีรายละเอียด
ติดสีเขียวเชื่อมต่อเซิร์ฟเวอร์กับเครือข่าย
กะพริบสีเขียวมีการเชื่อมต่อและใช้งานอยู่เครือข่ายอยู่
ดับไม่มีเซิร์ฟเวอร์ถูกตัดการเชื่อมต่อจากเครือข่าย

8 ปุ่ม ID ระบบพร้อมไฟ LED แสดง ID ระบบ (สีน้ำเงิน)​

ใช้ปุ่ม ID ระบบนี้และไฟ LED สีน้ำเงินแสดง ID ระบบเพื่อแสดงให้เห็นตำแหน่งของเซิร์ฟเวอร์ แต่ละครั้งที่คุณกดปุ่ม ID ระบบ สถานะของไฟ LED แสดง ID ระบบจะเปลี่ยนแปลง สามารถเปลี่ยนไฟ LED เป็นติด กะพริบ หรือดับ คุณยังสามารถใช้ Lenovo XClarity Controller หรือโปรแกรมจัดการจากระยะไกลในการเปลี่ยนสถานะของไฟ LED แสดง ID ระบบ เพื่อช่วยระบุตำแหน่งเซิร์ฟเวอร์ท่ามกลางเซิร์ฟเวอร์อื่นๆ ด้วยสายตา

9 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)​

ไฟ LED แสดงข้อผิดพลาดของระบบช่วยให้คุณทราบว่ามีข้อผิดพลาดของระบบหรือไม่

สถานะสีรายละเอียดการดำเนินการ
ติดสีเหลือง
ตรวจพบข้อผิดพลาดบนเซิร์ฟเวอร์ ซึ่งสาเหตุอาจมาจากข้อผิดพลาดอย่างน้อยหนึ่งข้อจากรายการต่อไปนี้:

  • อุณหภูมิของเซิรฟ์เวอร์ถึงขีดจำกัดที่ไม่ร้ายแรง

  • แรงดันไฟของเซิรฟ์เวอร์ถึงขีดจำกัดที่ไม่ร้ายแรง

  • มีการตรวจพบว่าพัดลมทำงานที่ความเร็วต่ำ

  • แหล่งจ่ายไฟมีข้อผิดพลาดร้ายแรงเกิดขึ้น

  • แหล่งจ่ายไฟไม่เชื่อมต่อกับพลังงาน

ตรวจสอบจอแสดงผล LCD หรือบันทึกเหตุการณ์เพื่อระบุสาเหตุหลักของข้อผิดพลาด

ดับไม่มีเซิร์ฟเวอร์ปิดอยู่ หรือเปิดอยู่และทำงานเป็นปกติไม่มี

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับแผงการวินิจฉัยในตัว ดู แผงการวินิจฉัยในตัว

10 ไฟ LED แสดงกิจกรรมของไดรฟ์ (สีเขียว)​

ไดรฟ์แบบ hot-swap แต่ละชุดมาพร้อมกับไฟ LED แสดงกิจกรรม หากไฟ LED นี้กะพริบอยู่ แสดงว่าไดรฟ์ฮาร์ดดิสก์อยู่ระหว่างใช้งาน

11 ไฟ LED แสดงสถานะของไดรฟ์ (สีเหลือง)​

ไฟ LED แสดงสถานะของไดรฟ์จะแสดงสถานะต่อไปนี้:
  • ไฟ LED ติดสว่าง: ไดรฟ์ทำงานล้มเหลว
  • ไฟ LED กะพริบช้าๆ (หนึ่งครั้งต่อวินาที): ไดรฟ์กำลังถูกสร้างใหม่
  • ไฟ LED กะพริบอย่างรวดเร็ว (สามครั้งต่อวินาที): ไดรฟ์กำลังถูกระบุ
