LED anteriori

Questo argomento fornisce informazioni sui LED nella parte anteriore del server.

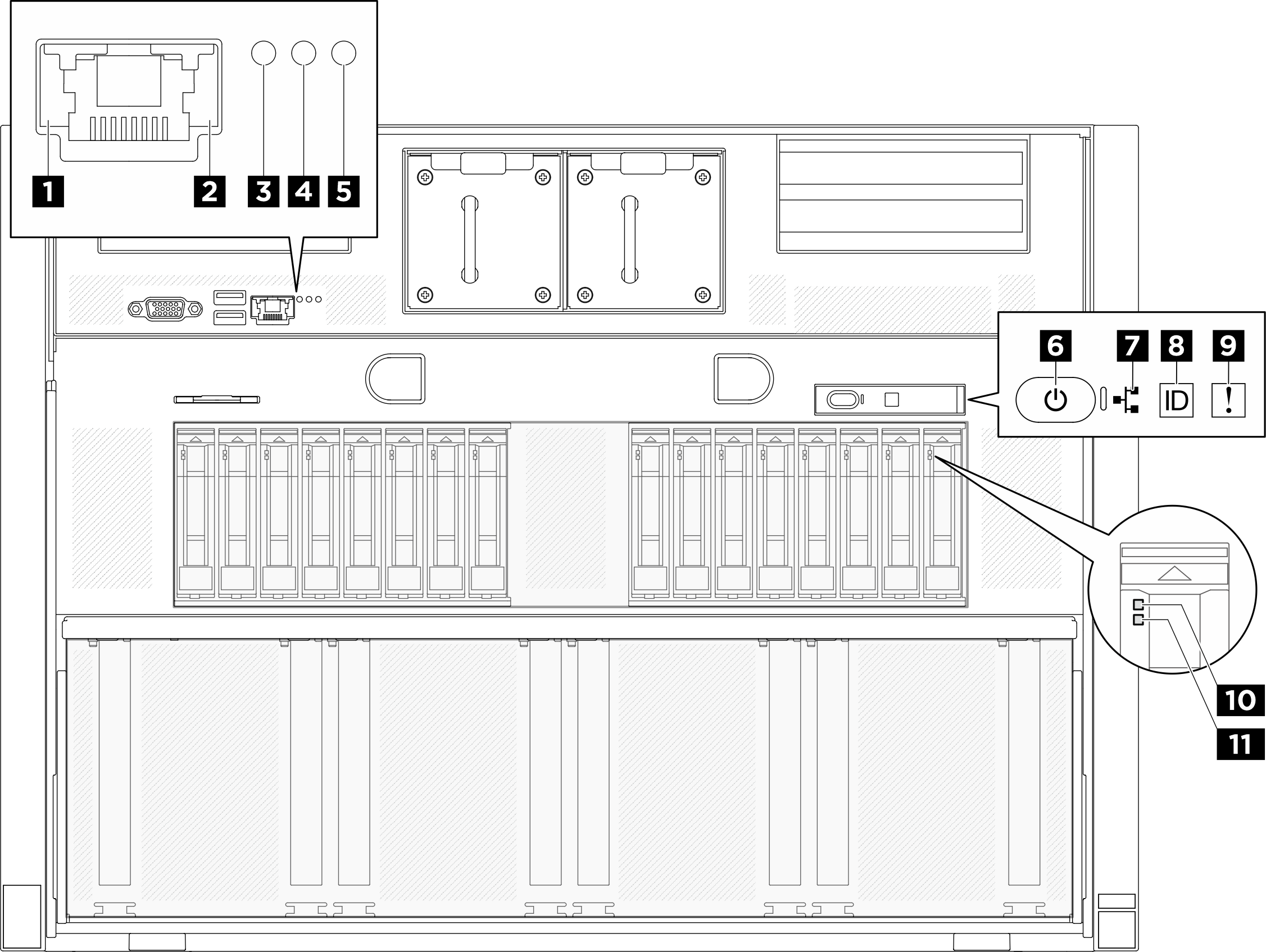

Figura 1. LED anteriori
Front LEDs

1 LED di collegamento Porta di gestione del sistema XCC (RJ-45 da 10/100/1.000 Mbps)​

Utilizzare questo LED verde per distinguere lo stato della connettività di rete:
  • Spento: il collegamento di rete è stato interrotto.
  • Verde: il collegamento di rete è stato stabilito.

2 LED di attività Porta di gestione del sistema XCC (RJ-45 da 10/100/1.000 Mbps)​

Utilizzare questo LED verde per distinguere lo stato dell'attività di rete:
  • Spento: il server è scollegato dalla rete LAN.
  • Verde: la rete è connessa e attiva.

3 LED di posizione (blu)​

Questo LED viene utilizzato anche come LED di rilevamento della presenza. È possibile utilizzare Lenovo XClarity Controller per accendere questo LED da remoto. Utilizzare questo LED per individuare visivamente il server tra altri server.

4 LED di errore di sistema (giallo)​

LED acceso: si è verificato un errore. Completare le seguenti operazioni:
  1. Controllare il LED di identificazione e il LED del log di controllo e seguire le istruzioni.
  2. Controllare il log eventi e il log degli errori di sistema di Lenovo XClarity Controller per informazioni sull'errore.
  3. Salvare il log se necessario e cancellarlo in un secondo momento.

5 LED di errore RoT (ambra)​

Il LED di errore RoT indica che si è verificato un errore Root of Trust sull'immagine XCC o UEFI.

6 Pulsante di alimentazione con LED di stato dell'alimentazione (verde)​

Per accendere il server al termine della procedura di configurazione, premere il pulsante di alimentazione. Se non è possibile spegnere il server dal sistema operativo, provare a tenere premuto il pulsante di alimentazione per alcuni secondi. Gli stati del LED di alimentazione sono i seguenti:

StatoColoreDescrizione
SpentoNessunoL'alimentatore non è stato installato correttamente o si è verificato un malfunzionamento del LED stesso.
Lampeggiante rapidamente (quattro volte al secondo)VerdeIl server è spento e non può essere acceso. Il pulsante di alimentazione è disabilitato. Questa condizione dura da 5 a 10 secondi circa.
Lampeggiante lentamente (una volta al secondo)VerdeIl server è spento e può essere acceso. È possibile premere il pulsante di alimentazione per accendere il server.
AccesoVerdeIl server sia acceso.

7 LED attività di rete (verde)​

Il LED di attività della rete consente di identificare la connettività e l'attività della rete.

Nota
Nel server SR680a V3 il modulo OCP non è installato. Il LED di attività di rete lampeggerà a una velocità di 1 Hz costante.
StatoColoreDescrizione
AccesoVerdeIl server è connesso a una rete.
LampeggianteVerdeLa rete è connessa e attiva.
SpentoNessunaIl server è disconnesso dalla rete.

8 Pulsante ID di sistema con LED ID di sistema (blu)​

Utilizzare questo pulsante ID di sistema e il LED ID di sistema blu per individuare visivamente il server. Ogni volta che si preme il pulsante ID di sistema, lo stato del LED ID di sistema cambia. Lo stato del LED può essere modificato in acceso, lampeggiante o spento. È anche possibile utilizzare Lenovo XClarity Controller o un programma di gestione remota per modificare lo stato del LED ID di sistema e semplificare l'identificazione visiva del server tra altri server.

9 LED di errore di sistema (giallo)​

Il LED di errore di sistema permette di determinare la presenza di eventuali errori di sistema.

StatoColoreDescrizioneAzione
AccesoGiallo
È stato rilevato un errore nel server. Le cause potrebbero essere riconducibili a uno o più errori tra quelli elencati di seguito:

  • La temperatura del server ha raggiunto la soglia non critica.

  • La tensione del server ha raggiunto la soglia non critica.

  • È stata rilevata una ventola che funziona a bassa velocità.

  • L'alimentatore presenta un errore critico.

  • L'alimentatore non è collegato all'alimentazione.

Controllare il display LCD o il log eventi per determinare la causa esatta dell'errore.

SpentoNessunoIl server è spento oppure è acceso e funziona correttamente.Nessuna.

Per ulteriori informazioni sul pannello di diagnostica integrato, vedere Pannello di diagnostica integrato.

10 LED di attività dell'unità (verde)​

Ogni unità hot-swap è dotata di un LED di attività. Quando questo LED lampeggia, indica che l'unità è in uso.

11 LED di stato dell'unità (giallo)​

Il LED di stato dell'unità indica il seguente stato:
  • Il LED è acceso: l'unità è guasta.
  • Il LED lampeggia lentamente (una volta al secondo): è in corso la ricostruzione dell'unità.
  • Il LED lampeggia rapidamente (tre volte al secondo): è in corso l'identificazione dell'unità.
