Voyants avant

Cette rubrique vous présente des informations sur les voyants situés à l’avant du serveur.

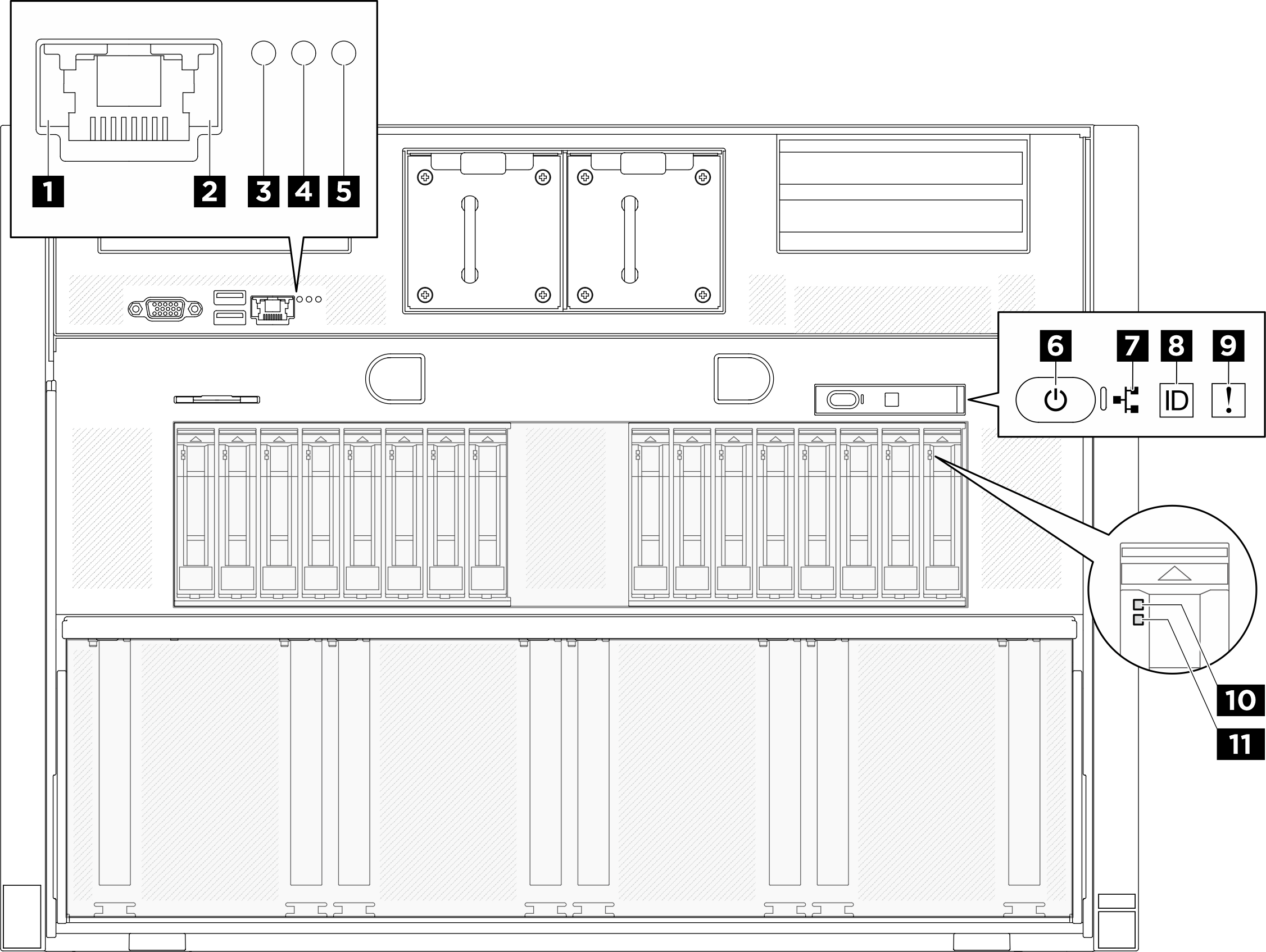

Figure 1. Voyants avant
Front LEDs

1 Voyant de liaison du Port de gestion du système XCC (10/100/1 000 Mb/s RJ-45)​

Ce voyant vert vous permet de distinguer l’état de connectivité réseau :
  • Éteint : la liaison réseau est déconnectée.
  • Vert : la liaison réseau est établie.

2 Voyant d’activité Port de gestion du système XCC (10/100/1 000 Mb/s RJ-45)​

Ce voyant vert vous permet de distinguer l’état de l’activité réseau :
  • Éteint : le serveur est déconnecté du réseau local LAN.
  • Vert : le réseau est connecté et actif.

3 Voyant de localisation (bleu)​

Ce voyant sert de bouton de détection de présence. Vous pouvez utiliser Lenovo XClarity Controller pour allumer ce voyant à distance. Ce voyant permet de localiser visuellement le serveur parmi d'autres serveurs.

4 Voyant d’erreur système (jaune)​

Voyant allumé : une erreur s’est produite. Procédez comme suit :
  1. Vérifiez le voyant d'identification et le voyant de vérification du journal, puis suivez les instructions.
  2. Vérifiez le journal des événements Lenovo XClarity Controller et le journal des erreurs du système pour obtenir plus d'informations sur l'erreur.
  3. Si nécessaire, enregistrez et effacez le journal.

5 Voyant d’erreur RoT (orange)​

Le voyant d’erreur RoT indique qu’il existe une défaillance au niveau de la racine de la confiance sur l’image XCC ou UEFI.

6 Bouton d’alimentation avec voyant d’état de l’alimentation (vert)​

Lorsque vous avez terminé de configurer le serveur, le bouton d’alimentation vous permet de le mettre sous tension. Si vous ne pouvez pas arrêter le serveur à partir du système d’exploitation, vous pouvez également maintenir le bouton d’alimentation enfoncé pendant plusieurs secondes pour mettre le serveur hors tension. Les états des voyants d’alimentation sont les suivants :

ÉtatCouleurDescription
ÉteintAucuneAucun bloc d’alimentation n’est correctement installé, ou le voyant est défaillant.
Clignote rapidement (quatre fois par seconde)VertLe serveur est mis hors tension et n’est pas prêt pour une mise sous tension. Le bouton d'alimentation est désactivé. Cet état peut durer de 5 à 10 secondes.
Clignote lentement (une fois par seconde)VertLe serveur est hors tension et prêt pour une mise sous tension. Vous pouvez appuyer sur le bouton d'alimentation pour mettre le serveur sous tension.
AlluméVertLe serveur est sous tension.

7 Voyant d'activité réseau (vert)​

Le voyant d'activité réseau vous permet d'identifier l'activité et la connectivité réseau.

Remarque
Le module OCP n’est pas installé sur SR680a V3. Le voyant d’activité réseau clignote à une vitesse constante de 1 Hz.
ÉtatCouleurDescription
AlluméVertLe serveur est connecté à un réseau.
ClignotantVertLe réseau est connecté et actif.
ÉteintAucunLe serveur n’est pas connecté au réseau.

8 Bouton ID du système avec voyant ID du système (bleu)​

Utilisez ce bouton ID système et le voyant bleu d’ID système pour localiser visuellement le serveur. À chaque fois que vous appuyez sur le bouton ID du système, l’état des voyants ID du système change. Les voyants peuvent être allumés, clignotants, ou éteints. Vous pouvez également utiliser le Lenovo XClarity Controller ou un programme de gestion à distance pour modifier l’état des voyants ID du système afin d’identifier plus facilement et visuellement le serveur parmi d’autres serveurs.

9 Voyant d’erreur système (jaune)​

Le voyant d’erreur système vous indique la présence d’erreurs système.

ÉtatCouleurDescriptionAction
AlluméJaune
Une erreur a été détectée sur le serveur. Une ou plusieurs des erreurs suivantes peuvent en être la cause :

  • La température du serveur a atteint le seuil de température non critique.

  • La tension du serveur a atteint le seuil de tension non critique.

  • Une faible vitesse de fonctionnement a été détectée sur un ventilateur.

  • Une erreur critique a été détectée au niveau du bloc d’alimentation.

  • Le bloc d’alimentation n’est pas raccordé à l’alimentation électrique.

Consultez l’écran LCD ou le journal des événements pour déterminer la cause exacte de l’erreur.

ÉteintAucuneLe serveur est hors tension ou sous tension et fonctionne correctement.Aucune.

Pour en savoir plus sur le panneau de diagnostics intégré, voir Panneau de diagnostics intégré.

10 Voyant d’activité de l’unité (vert)​

Chaque unité remplaçable à chaud est assortie d'un voyant d'activité. Ce voyant clignote lorsque l'unité est en cours d'utilisation.

11 Voyant d’état de l’unité (jaune)​

Le voyant d’état de l’unité indique l’état suivant :
  • Le voyant est allumé : l’unité est défaillante.
  • Le voyant clignote lentement (une fois par seconde) : l’unité est en cours de régénération.
  • Le voyant clignote rapidement (trois fois par seconde) : l’unité est en cours d'identification.
