前面 LED

このトピックでは、サーバー前面の LED について説明します。

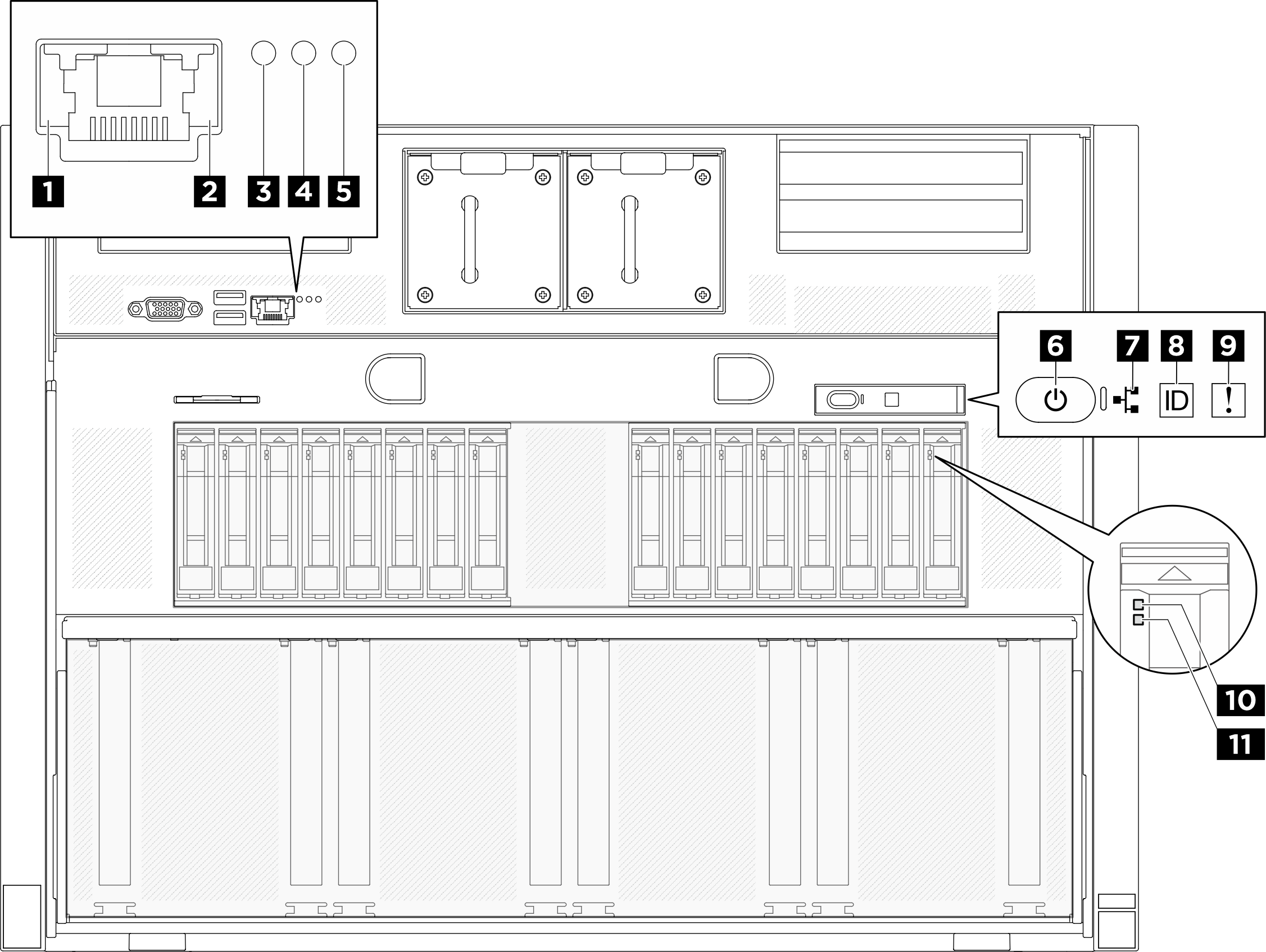

図 1. 前面 LED
Front LEDs

1 XCC システム管理ポート (10/100/1000 Mbps RJ-45) リンク LED​

この緑色の LED は、ネットワーク接続性のステータスを区別するために使用します。
  • オフ: ネットワーク・リンクが切断されています。
  • 緑: ネットワーク・リンクが確立されています。

2 XCC システム管理ポート (10/100/1000 Mbps RJ-45) 活動 LED​

この緑色の LED は、ネットワーク活動のステータスを区別するために使用します。
  • オフ: サーバーが LAN から切断されています。
  • 緑: ネットワークに接続されており、ネットワークはアクティブです。

3 位置 LED (青色)​

この LED はプレゼンス検出 LED として使用されます。Lenovo XClarity Controller を使用すると、この LED をリモートで点灯できます。この LED は、複数のサーバーの中から該当のサーバーを視覚的に見付けるのに使用します。

4 システム・エラー LED (黄色)​

LED がオン: エラーが発生しました。次の手順を実行してください。
  1. 識別 LED を確認し、ログ LED を確認して、指示に従います。
  2. このエラーについては、Lenovo XClarity Controller イベント・ログおよびシステム・エラー・ログを確認してください。
  3. 必要に応じてログを保存した後、そのログをクリアします。

5 RoT エラー LED (オレンジ色)​

RoT エラー LED は、XCC または UEFI イメージのいずれかで Root of Trust エラーが発生していることを示しています。

6 電源状況 LED (緑色) を備えた電源ボタン​

サーバーのセットアップが終了したら、電源ボタンを押してサーバーの電源をオンにします。オペレーティング・システムからサーバーをシャットダウンできない場合は、電源ボタンを数秒間押したままにしてサーバーの電源をオフにすることもできます。電源 LED の状態は次のとおりです。

ステータス色説明
オフなしパワー・サプライが正しく取付けられていないか、または LED 自体に障害があります。
高速で点滅 (1 秒に 4 回)緑色サーバーの電源がオフになっていて、オンにする準備ができていません。電源ボタンは無効です。この状態は約 5 秒から 10 秒続きます。
低速で点滅 (1 秒に 1 回)緑色サーバーの電源がオフですが、すぐにオンにできる状態です。電源ボタンを押して、サーバーをオンにすることができます。
点灯緑色サーバーの電源がオンになっています。

7 ネットワーク活動 LED (緑色)​

ネットワーク活動 LED は、ネットワークの接続性と活動の識別に役立ちます。

注
SR680a V3 には、OCP モジュールが取り付けられていません。ネットワーク活動 LED は、1 Hz の一定速度で点滅します。
ステータス色説明
オン緑色サーバーがネットワークに接続されています。
点滅緑色ネットワークに接続されており、ネットワークはアクティブです。
オフなしサーバーがネットワークから切断されています。

8 システム ID LED (青色) を備えたシステム ID ボタン​

システム ID ボタンおよび青色のシステム ID LED は、サーバーを視覚的に見付けるのに使用します。システム ID ボタンを押すたびに、システム ID LED の状態が変更されます。LED は点灯、点滅、消灯にできます。また、Lenovo XClarity Controller またはリモート管理プログラムを使用してシステム ID LED の状態を変更し、他のサーバーの中から該当のサーバーを視覚的に見つけることもできます。

9 システム・エラー LED (黄色)​

システム・エラー LED は、システム・エラーがあるかどうかを判断する際に役立ちます。

ステータス色説明操作
オン黄色
サーバーでエラーが検出されました。原因には、以下のエラーが 1 つ以上含まれる場合があります。

  • サーバーの温度が、非クリティカルな温度しきい値に達しました。

  • サーバーの電圧が、非クリティカルな電圧しきい値に達しました。

  • ファンが低速で稼働していることが検出されました。

  • パワー・サプライにクリティカルなエラーがあります。

  • パワー・サプライが電源に接続されていません。

LCD 表示またはイベント・ログをチェックして、エラーの正確な原因を判別します。

オフなしサーバーがオフか、サーバーがオンで正しく動作しています。なし。

内蔵診断パネルについて詳しくは、内蔵診断パネルを参照してください。

10 ドライブ活動 LED (緑色)​

各ホット・スワップ・ドライブには活動 LED が付属しています。この LED が点滅している場合、ドライブが使用中であることを示します。

11 ドライブ状況 LED (黄色)​

ドライブ状態 LED は、以下のことを示します。
  • LED が点灯: ドライブに障害が発生しています。
  • LED がゆっくり (1 秒に 1 回) 点滅: ドライブを再構築しています。
  • LED が高速で (1 秒に 3 回) 点滅: ドライブを特定しています。
