มุมมองด้านหน้า

ส่วนนี้ประกอบด้วยข้อมูลเกี่ยวกับมุมมองด้านหน้า

หมายเหตุ
ภาพประกอบในส่วนนี้จะแสดงตำแหน่งของชิ้นส่วนบางส่วน อาจไม่รองรับชิ้นส่วนบางรายการพร้อมกันในบางการกําหนดค่า

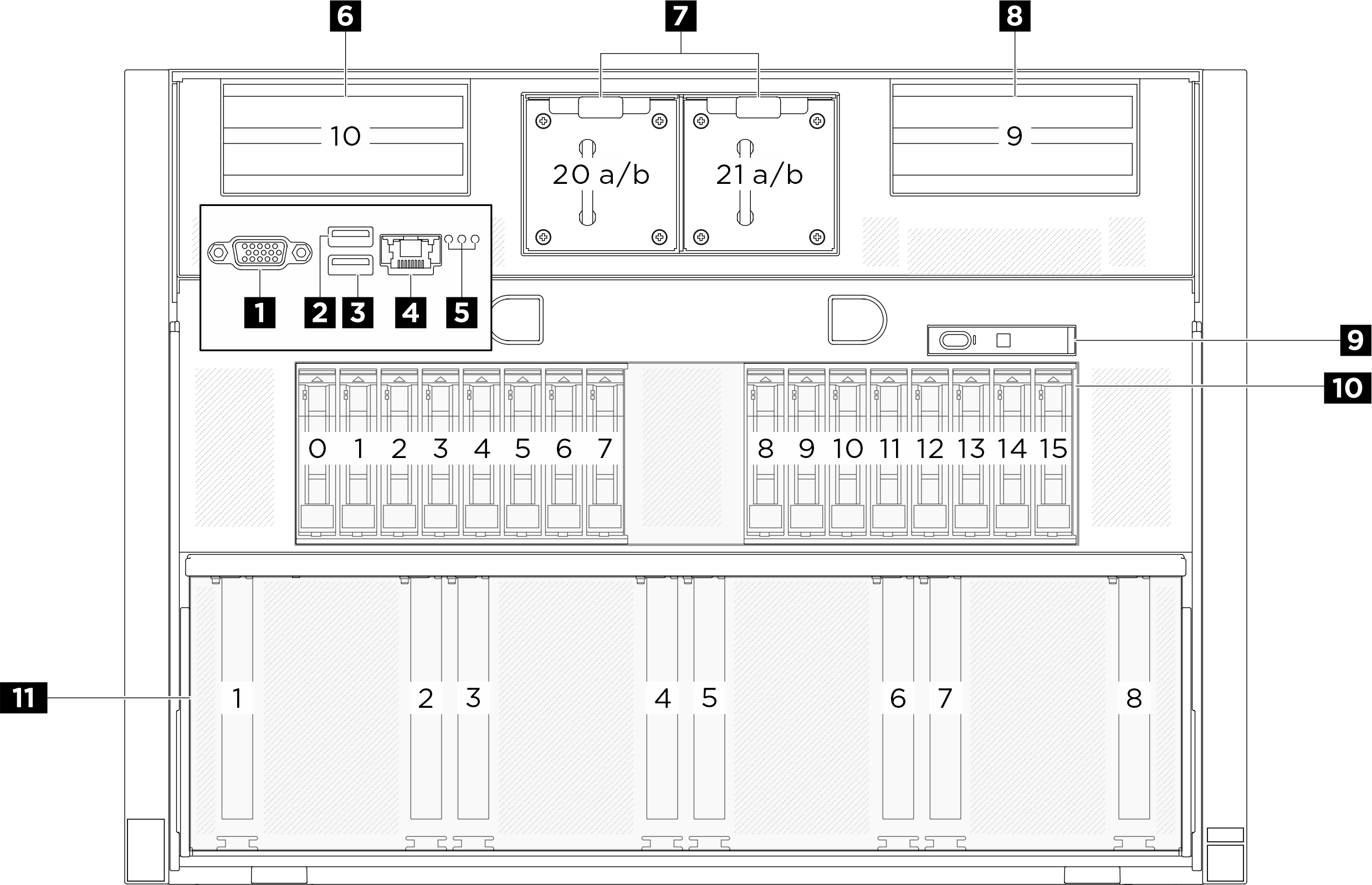

รูปที่ 1. มุมมองด้านหน้า
Front view
ตารางที่ 1. ส่วนประกอบบนมุมมองด้านหน้า
1 ขั้วต่อ VGA2 ขั้วต่อ USB 3.1 Gen 1 (5 Gbps)
3 ขั้วต่อ USB 3.1 Gen 1 (5 Gbps)4 พอร์ตการจัดการระบบ XCC (10/100/1,000 Mbps RJ-45)
5 ไฟ LED แสดงที่ตั้ง/ไฟ LED แสดงข้อผิดพลาดของระบบ/ไฟ LED แสดงข้อผิดพลาดของ RoT6 ตัวยก PCIe 2 (ช่องเสียบ PCIe 10)
7 พัดลมด้านหน้า8 ตัวยก PCIe 1 (ช่องเสียบ PCIe 9)
9 แผงการวินิจฉัยในตัว10 ช่องใส่ไดรฟ์ขนาด 2.5 นิ้ว (ช่องใส่ 0 ถึง 15)
11 ชัตเทิลสวิตช์ PCIe (ช่องเสียบ PCIe 1-8)

1 ขั้วต่อ VGA

เชื่อมต่อจอภาพเข้ากับขั้วต่อนี้

หมายเหตุ
ความละเอียดวิดีโอสูงสุดเท่ากับ 1920 x 1200 ที่ 60 Hz

2 / 3 ขั้วต่อ USB 3.1 Gen 1 (5 Gbps)

ขั้วต่อ USB 3.1 Gen 1 (5 Gbps) สามารถใช้เพื่อเชื่อมต่ออุปกรณ์ที่ใช้งานร่วมกับ USB ได้ เช่น คีย์บอร์ด USB, เมาส์ USB หรืออุปกรณ์จัดเก็บข้อมูล USB

4 พอร์ตการจัดการระบบ XCC (10/100/1,000 Mbps RJ-45)

เซิร์ฟเวอร์มีขั้วต่อ RJ-45 10/100/1,000 Mbps ที่กำหนดให้เฉพาะฟังก์ชัน Lenovo XClarity Controller (XCC) คุณสามารถเข้าถึง Lenovo XClarity Controller ได้โดยตรงผ่านทางพอร์ตการจัดการระบบ โดยการเชื่อมต่อแล็บท็อปของคุณกับพอร์ตการจัดการโดยใช้สายอีเทอร์เน็ต ตรวจสอบให้มั่นใจว่าคุณแก้ไขการตั้งค่า IP บนแล็บท็อปของคุณเพื่อให้อยู่ในเครือข่ายเดียวกันกับการตั้งค่าเริ่มต้นของเซิร์ฟเวอร์แล้ว เครือข่ายการจัดการเฉพาะจะระบุการรักษาความปลอดภัยเพิ่มเติมโดยแยกการรับส่งข้อมูลทางเครือข่ายออกจากเครือข่ายการผลิต

5 ไฟ LED ระบุสถานะ/ไฟ LED แสดงข้อผิดพลาดของระบบ/ไฟ LED แสดงข้อผิดพลาดของ RoT

ตารางที่ 2. ไฟ LED ระบบ
LEDคำอธิบายและการดำเนิน
1 ไฟ LED แสดงที่ตั้ง (สีฟ้า)ไฟ LED นี้ทำหน้าที่เป็นไฟ LED สำหรับ Presence Detection คุณสามารถใช้ Lenovo XClarity Controller เพื่อสั่งเปิดไฟ LED นี้ได้จากระยะไกล ใช้ไฟ LED นี้เพื่อระบุตำแหน่งเซิร์ฟเวอร์ออกจากเซิร์ฟเวอร์อื่นๆ ด้วยการมอง
2 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)ไฟ LED ติดสว่าง: เกิดข้อผิดพลาด ทำขั้นตอนต่อไปนี้ให้ครบถ้วน:
  1. ตรวจสอบไฟ LED ระบุสถานะและไฟ LED ตรวจสอบบันทึก แล้วทำตามคำแนะนำ

  2. ตรวจสอบบันทึกเหตุการณ์ของ Lenovo XClarity Controller และบันทึกข้อผิดพลาดของระบบเพื่อดูข้อมูลเกี่ยวกับข้อผิดพลาด

  3. เก็บบันทึกไว้หากจำเป็น และทำการล้างบันทึกหลังจากนั้น

3 ไฟ LED แสดงข้อผิดพลาด RoT (สีเหลือง)ไฟ LED แสดงข้อผิดพลาด RoT ช่วยให้คุณระบุสถานะ RoT ได้

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับไฟ LED ระบบ โปรดดู ไฟ LED ด้านหน้า

6 / 8 ตัวยก PCIe 2/1

ติดตั้งอะแดปเตอร์ PCIe ในตัวยกเหล่านี้ ดูตารางต่อไปนี้สำหรับช่องเสียบ PCIe ที่สอดคล้องกับตัวยก

ตารางที่ 3. ตัวยก PCIe และช่องเสียบที่สอดคล้องกัน
ตัวยก PCIeช่อง PCIe
6 ตัวยก PCIe 2ช่องเสียบ 10: PCIe Gen5 x16, FH/HL (รองรับ CPU โดยตรง)
8 ตัวยก PCIe 1ช่องเสียบ 9: PCIe Gen5 x16, FH/HL (รองรับ CPU โดยตรง)

7 พัดลมด้านหน้า

ติดตั้งพัดลมด้านหน้าในพื้นที่นี้ ดูข้อมูลเพิ่มเติมที่ ติดตั้งพัดลมแบบ Hot-swap

9 แผงการวินิจฉัยในตัว

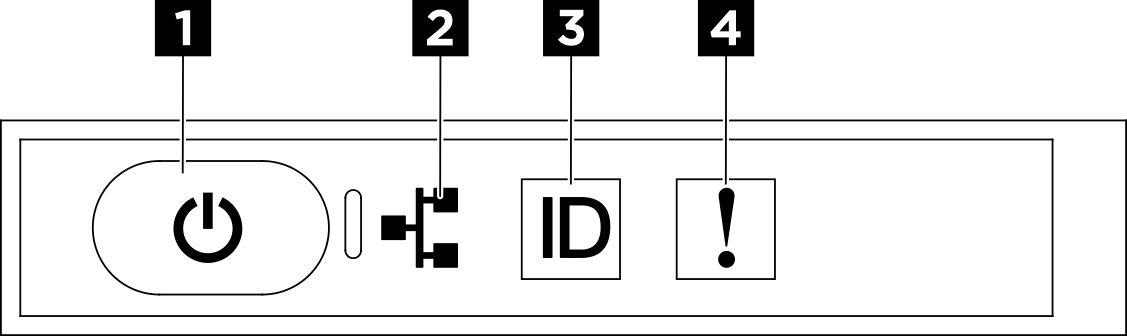

รูปที่ 2. ไฟ LED แผงการวินิจฉัยในตัว
Integrated diagnostics panel LEDs
ตารางที่ 4. ไฟ LED แผงการวินิจฉัยในตัว
1 ปุ่มเปิด/ปิดเครื่องพร้อมไฟ LED แสดงสถานะเปิด/ปิดเครื่อง (สีเขียว)2 ไฟ LED แสดงกิจกรรมของเครือข่าย (สีเขียว)
3 ปุ่ม ID ระบบพร้อมไฟ LED แสดง ID ระบบ (สีน้ำเงิน)4 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)

1 ปุ่มเปิด/ปิดเครื่องพร้อมไฟ LED แสดงสถานะเปิด/ปิดเครื่อง (สีเขียว)

เมื่อตั้งค่าเซิร์ฟเวอร์เรียบร้อยแล้ว คุณสามารถกดปุ่มเปิด/ปิดเครื่องเพื่อเปิดเซิร์ฟเวอร์ได้ นอกจากนี้ คุณสามารถกดปุ่มควบคุมพลังงานค้างไว้สักครู่เพื่อปิดเซิร์ฟเวอร์ หากคุณไม่สามารถปิดเซิร์ฟเวอร์จากระบบปฏิบัติการได้ สถานะของไฟ LED แสดงสถานะเปิดเครื่อง มีดังนี้:

สถานะสีรายละเอียด
ดับไม่มีไม่พบการติดตั้งแหล่งจ่ายไฟอย่างเหมาะสม หรือไฟ LED ล้มเหลว
กะพริบถี่ (สี่ครั้งในหนึ่งวินาที)สีเขียวเซิร์ฟเวอร์ปิดอยู่ และยังไม่พร้อมเปิดใช้งาน ปุ่มเปิด/ปิดถูกปิดใช้งาน สถานะดังกล่าวอาจคงอยู่ 5 ถึง 10 วินาที
กะพริบช้า (วินาทีละครั้ง)สีเขียวเซิร์ฟเวอร์ปิดอยู่ แต่พร้อมเปิดใช้งาน คุณสามารถกดปุ่มเปิด/ปิดเพื่อเปิดเซิร์ฟเวอร์
ติดไฟสีเขียวเซิร์ฟเวอร์เปิดอยู่

2 ไฟ LED แสดงกิจกรรมของเครือข่าย (สีเขียว)

ไฟ LED แสดงกิจกรรมเครือข่ายช่วยให้คุณระบุการเชื่อมต่อและกิจกรรมของเครือข่ายได้

หมายเหตุ
SR680a V3 ไม่ได้ติดตั้งโมดูล OOC ไฟ LED แสดงกิจกรรมเครือข่ายจะกะพริบในอัตราคงที่ 1 Hz
สถานะสีรายละเอียด
ติดสีเขียวเชื่อมต่อเซิร์ฟเวอร์กับเครือข่าย
กะพริบสีเขียวมีการเชื่อมต่อและใช้งานอยู่เครือข่ายอยู่
ดับไม่มีเซิร์ฟเวอร์ถูกตัดการเชื่อมต่อจากเครือข่าย

3 ปุ่ม ID ระบบพร้อมไฟ LED แสดง ID ระบบ (สีน้ำเงิน)

ใช้ปุ่ม ID ระบบนี้และไฟ LED สีน้ำเงินแสดง ID ระบบเพื่อแสดงให้เห็นตำแหน่งของเซิร์ฟเวอร์ แต่ละครั้งที่คุณกดปุ่ม ID ระบบ สถานะของไฟ LED แสดง ID ระบบจะเปลี่ยนแปลง สามารถเปลี่ยนไฟ LED เป็นติด กะพริบ หรือดับ คุณยังสามารถใช้ Lenovo XClarity Controller หรือโปรแกรมจัดการจากระยะไกลในการเปลี่ยนสถานะของไฟ LED แสดง ID ระบบ เพื่อช่วยระบุตำแหน่งเซิร์ฟเวอร์ท่ามกลางเซิร์ฟเวอร์อื่นๆ ด้วยสายตา

4 ไฟ LED แสดงข้อผิดพลาดของระบบ (สีเหลือง)

ไฟ LED แสดงข้อผิดพลาดของระบบช่วยให้คุณทราบว่ามีข้อผิดพลาดของระบบหรือไม่

สถานะสีรายละเอียดการดำเนินการ
ติดสีเหลือง
ตรวจพบข้อผิดพลาดบนเซิร์ฟเวอร์ ซึ่งสาเหตุอาจมาจากข้อผิดพลาดอย่างน้อยหนึ่งข้อจากรายการต่อไปนี้:
  • อุณหภูมิของเซิรฟ์เวอร์ถึงขีดจำกัดที่ไม่ร้ายแรง

  • แรงดันไฟของเซิรฟ์เวอร์ถึงขีดจำกัดที่ไม่ร้ายแรง

  • มีการตรวจพบว่าพัดลมทำงานที่ความเร็วต่ำ

  • แหล่งจ่ายไฟมีข้อผิดพลาดร้ายแรงเกิดขึ้น

  • แหล่งจ่ายไฟไม่เชื่อมต่อกับพลังงาน

ตรวจสอบจอแสดงผล LCD หรือบันทึกเหตุการณ์เพื่อระบุสาเหตุหลักของข้อผิดพลาด

ดับไม่มีเซิร์ฟเวอร์ปิดอยู่ หรือเปิดอยู่และทำงานเป็นปกติไม่มี

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับแผงการวินิจฉัยในตัว ดู แผงการวินิจฉัยในตัว

10 ช่องใส่ไดรฟ์ขนาด 2.5 นิ้ว (ช่องใส่ 0 ถึง 15)

ติดตั้งไดรฟ์ NVMe ขนาด 2.5 นิ้ว ลงในช่องใส่นี้ ดูติดตั้งไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว สำหรับข้อมูลเพิ่มเติม

สำหรับข้อมูลเพิ่มเติมเกี่ยวกับไฟ LED ของไดรฟ์ โปรดดู ไฟ LED ด้านหน้า

11 ชัตเทิลสวิตช์ PCIe (ช่องเสียบ PCIe 1-8)

ติดตั้งอะแดปเตอร์ PCIe ลงในชัตเทิลสวิตช์ PCIe ช่องเสียบ PCIe รองรับการกําหนดค่าต่อไปนี้:
  • PCIe Gen5 x16, FH/HL
