ขั้วต่อของแผงระบบ
ภาพประกอบต่อไปนี้แสดงขั้วต่อภายในที่อยู่บนแผงระบบ

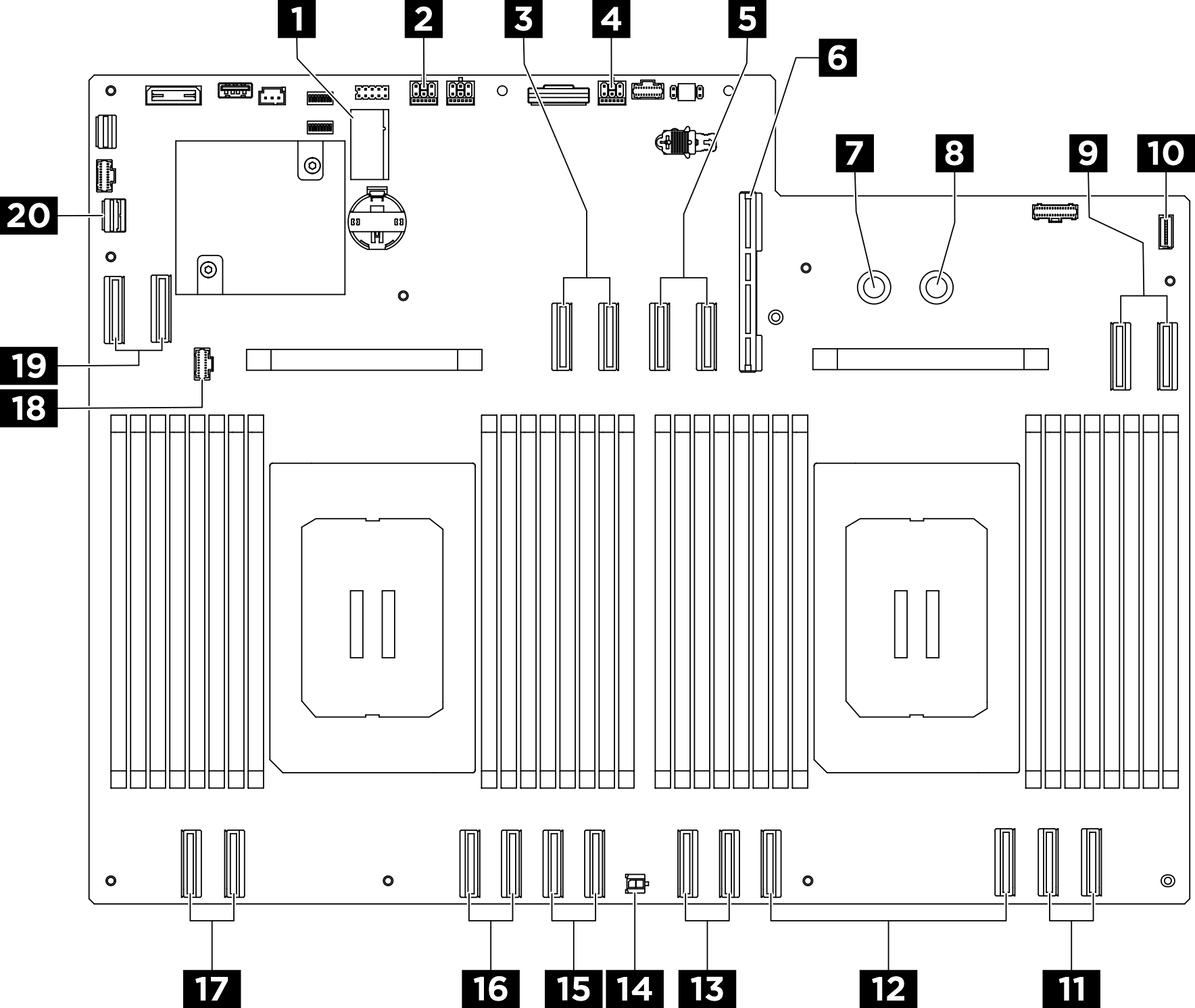

รูปที่ 1. ขั้วต่อของแผงระบบ
| 1 ช่องเสียบ M.2 1 / ช่องเสียบ M.2 2 | 2 ขั้วต่อไฟฟ้าและไซด์แบนด์ของตัวยก PCIe 2 |
| 3 ขั้วต่อ MCIO 4 / ขั้วต่อสัญญาณของตัวยก PCIe 2 | 4 ขั้วต่อไฟฟ้าและไซด์แบนด์ของตัวยก PCIe 1 |
| 5 ขั้วต่อ MCIO 8 / ขั้วต่อสัญญาณของตัวยก PCIe 1 | 6 ขั้วต่อของแผงระบบ I/O (DC-SCM) |
| 7 ขั้วต่อสายดิน (-) (PSU_GND) | 8 ขั้วต่อ 12V (+) (PSU_P12V) |
| 9 ขั้วต่อ MCIO 7 | 10 ขั้วต่อแผงการวินิจฉัยในตัว |
| 11 ขั้วต่อ MCIO 6 | 12 ขั้วต่อ MCIO 5 |
| 13 ขั้วต่อ MCIO 10 | 14 ขั้วต่อไฟฟ้าของแผงควบคุมพัดลมด้านหน้า (REAR IO PWR) |
| 15 ขั้วต่อ MCIO 3 | 16 ขั้วต่อ MCIO 2 |
| 17 ขั้วต่อ MCIO 1 | 18 ขั้วต่อสัญญาณของแผงควบคุมพัดลมด้านหน้า (BOT FAN BOARD) |
| 19 ขั้วต่อ MCIO 9 | 20 ขั้วต่อไซด์แบนด์ของสวิตช์ PCIe |
