Conectores da placa-mãe
A ilustração a seguir mostra os conectores internos da placa-mãe.

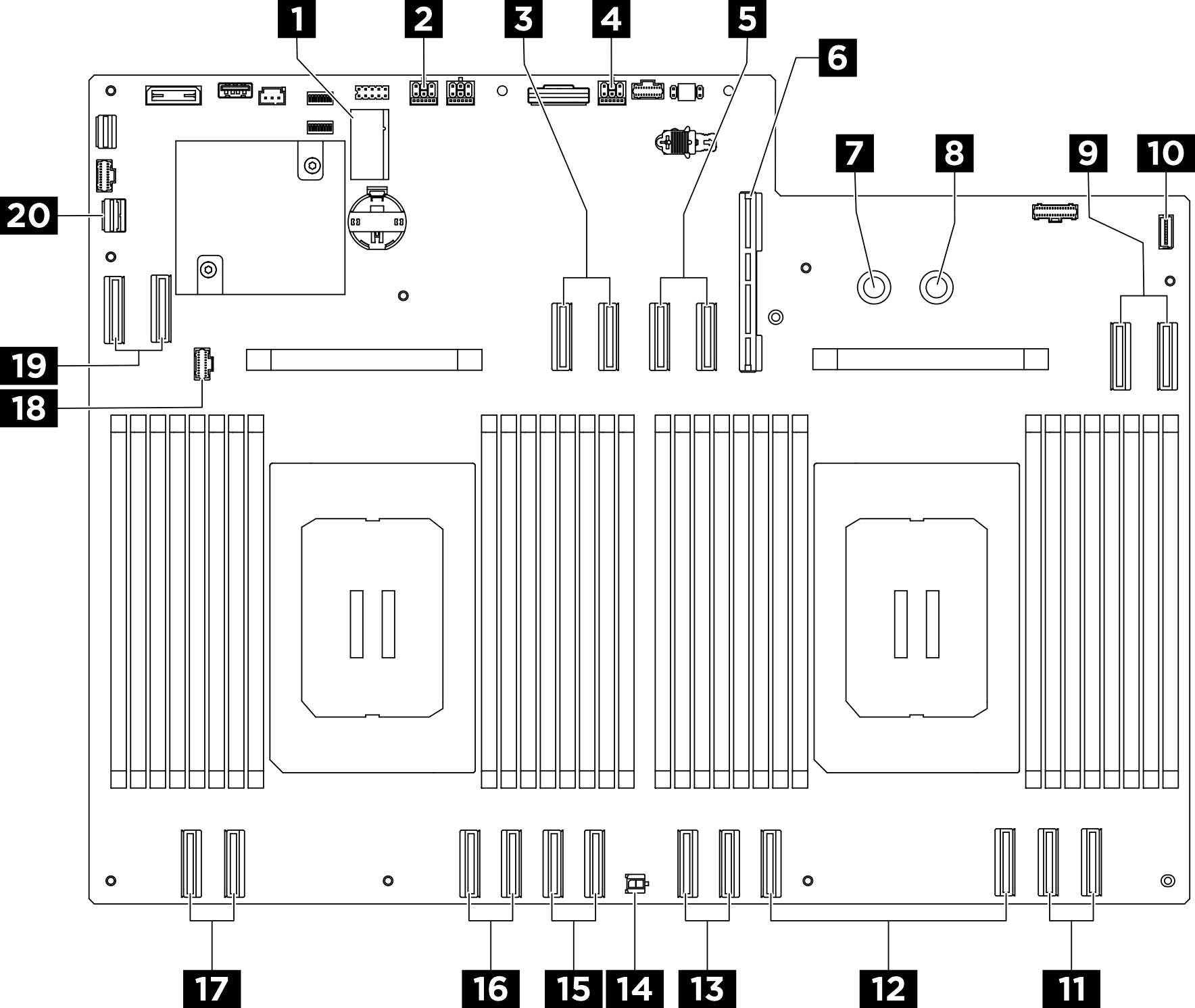

Figura 1. Conectores da placa-mãe
| 1 Slot M.2 1/Slot M.2 2 | 2 Conector lateral e de energia da placa riser 2 PCIe |
| 3 Conector MCIO 4/conectores de sinal de placa riser PCIe 2 | 4 Conector lateral e de energia da placa riser 1 PCIe |
| 5 Conector MCIO 8/conectores de sinal de placa riser PCIe 1 | 6 Conector da placa de E/S do sistema (DC-SCM) |
| 7 Conector de aterramento (-) (PSU_GND) | 8 Conector 12V (+) (PSU_P12V) |
| 9 Conector MCIO 7 | 10 Conector do painel de diagnóstico integrado |
| 11 Conector MCIO 6 | 12 Conector MCIO 5 |
| 13 Conector MCIO 10 | 14 Conector de energia da placa de controle do ventilador frontal (REAR IO PWR) |
| 15 Conector MCIO 3 | 16 Conector MCIO 2 |
| 17 Conector MCIO 1 | 18 Conector de sinal da placa de controle do ventilador frontal (BOT FAN BOARD) |
| 19 Conector MCIO 9 | 20 Conector lateral do comutador PCIe |
