主機板接頭

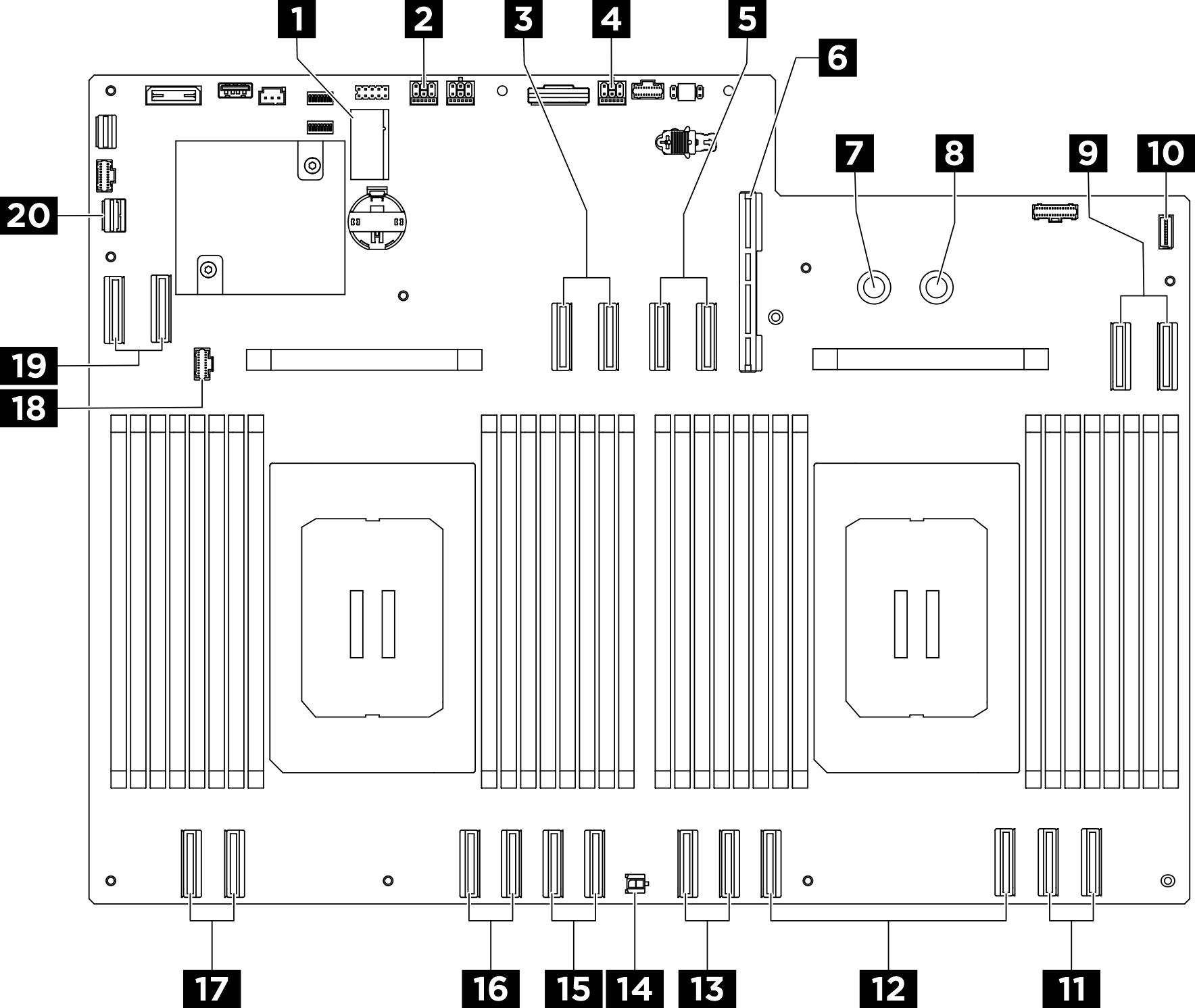

下圖顯示主機板上的內部接頭。
圖 1. 主機板接頭
| 1 M.2 插槽 1/M.2 插槽 2 | 2 PCIe 擴充卡 2 電源和側頻接頭 |
| 3 MCIO 接頭 4/PCIe 擴充卡 2 信號接頭 | 4 PCIe 擴充卡 1 電源和側頻接頭 |
| 5 MCIO 接頭 8/PCIe 擴充卡 1 信號接頭 | 6 系統 I/O 板接頭 (DC-SCM) |
| 7 接地 (-) 接頭 (PSU_GND) | 8 12V (+) 接頭 (PSU_P12V) |
| 9 MCIO 接頭 7 | 10 整合式診斷面板接頭 |
| 11 MCIO 接頭 6 | 12 MCIO 接頭 5 |
| 13 MCIO 接頭 10 | 14 前風扇控制板電源接頭 (REAR IO PWR) |
| 15 MCIO 接頭 3 | 16 MCIO 接頭 2 |
| 17 MCIO 接頭 1 | 18 前風扇控制板信號接頭 (BOT FAN BOARD) |
| 19 MCIO 接頭 9 | 20 PCIe 交換器側頻接頭 |
