Conectores de la placa del sistema

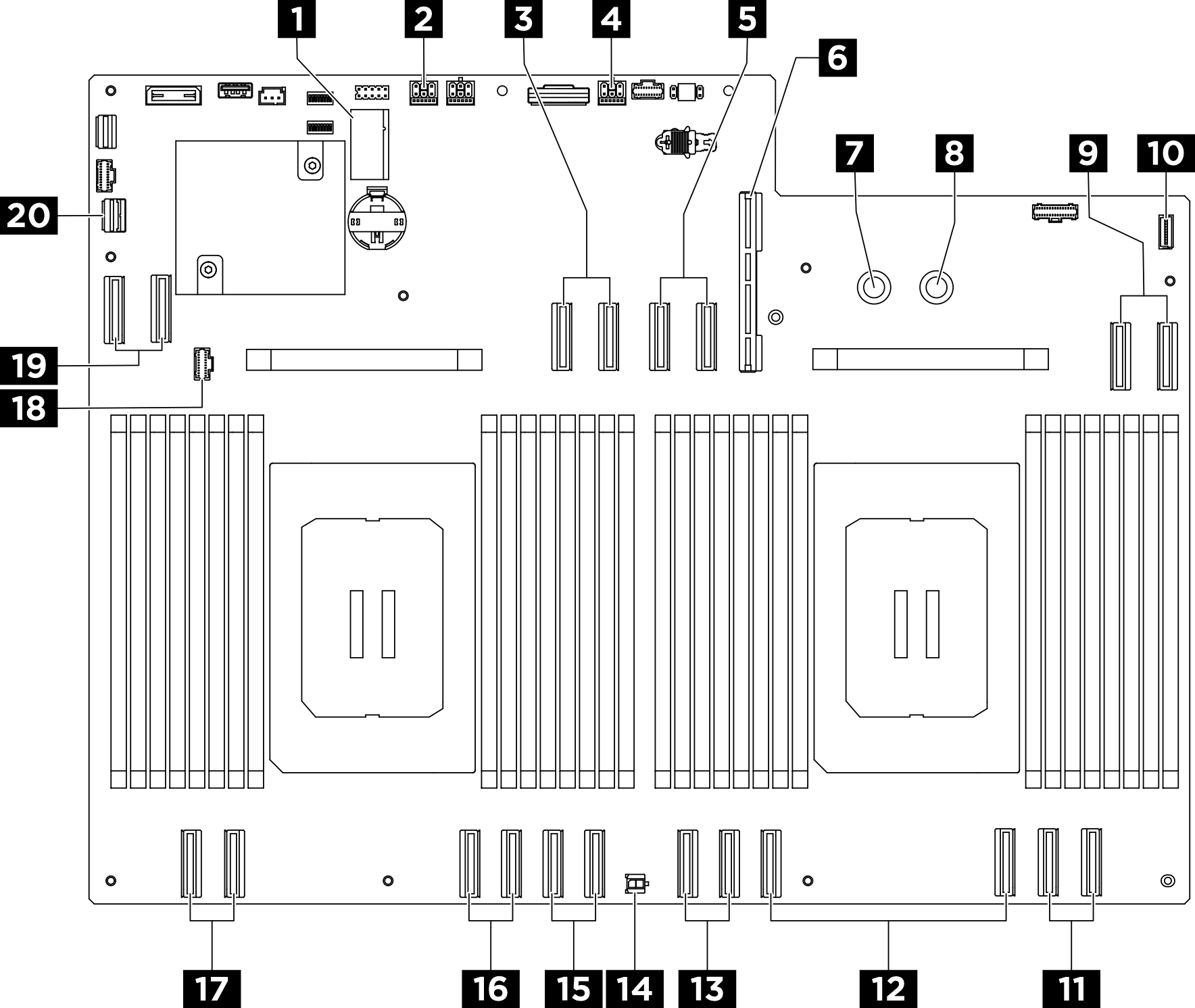

La siguiente ilustración muestra los conectores internos de la placa del sistema.
Figura 1. Conectores de la placa del sistema
| 1 Ranura M.2 1 / Ranura M.2 2 | 2 Conector de banda lateral y alimentación de la tarjeta de expansión PCIe 2 |
| 3 Conector MCIO 4 / conectores de señal de la tarjeta de expansión PCIe 2 | 4 Conector de banda lateral y alimentación de la tarjeta de expansión PCIe 1 |
| 5 Conector MCIO 8 / conectores de señal de la tarjeta de expansión PCIe 1 | 6 Conector de la placa de E/S del sistema (DC-SCM) |
| 7 Conector a tierra (-) (PSU_GND) | 8 Conector de 12 V (+) (PSU_P12V) |
| 9 Conector MCIO 7 | 10 Conector del panel de diagnóstico integrado |
| 11 Conector MCIO 6 | 12 Conector MCIO 5 |
| 13 Conector MCIO 10 | 14 Conector de alimentación de la placa de control del ventilador frontal (REAR IO PWR) |
| 15 Conector MCIO 3 | 16 Conector MCIO 2 |
| 17 Conector MCIO 1 | 18 Conector de señal de la placa de control del ventilador frontal (BOT FAN BOARD) |
| 19 Conector MCIO 9 | 20 Conector de la banda lateral del conmutador PCIe |
