Kabelhalterrahmen und Kabelführungsbaugruppe entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den Kabelhalterrahmen und die Kabelführungsbaugruppe zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Zu dieser Aufgabe

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.
  • Für dieses Verfahren sind zwei Personen und eine Hebevorrichtung vor Ort erforderlich, die bis zu 181 kg (400 lb) unterstützt. Wenn Ihnen noch keine Hebevorrichtung zur Verfügung steht, bietet Lenovo den Genie Lift GL-8 material lift an, der mit dem Data Center Solution Configurator Zusätzlich zum Genie Lift GL-8 material lift sollten Sie unbedingt auch die fußbetätigte Haltebremse und die Ladeplattform bestellen.

Vorgehensweise

  1. Bereiten Sie diese Aufgabe vor.
    1. Entfernen Sie alle Netzteileinheiten. Siehe Hot-Swap-Netzteileinheit entfernen.
    2. Entfernen Sie alle vorderen Lüfter. Siehe Vorderen Hot-Swap-Lüfter entfernen.
    3. Entfernen Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke und Abdeckblenden der Laufwerkpositionen (sofern vorhanden) aus den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk entfernen.
    4. Ziehen Sie das 8U-GPU-Shuttle aus dem Gehäuse heraus und legen Sie es auf die Ladeplattform. Siehe 8U-GPU-Shuttle entfernen.
    5. Entfernen Sie die Kabelabdeckung. Siehe Kabelabdeckung entfernen.
    6. Entfernen Sie die E/A-Abdeckung. Siehe E/A-Abdeckung entfernen.
    7. Entfernen Sie den vorderen Lüfterrahmen. Weitere Informationen unter Vorderen Lüfterrahmen entfernen.
    8. Entfernen Sie die integrierte Diagnoseanzeige. Siehe Integrierte Diagnoseanzeige entfernen.
    9. Entfernen Sie den vorderen PCIe-Switch-Kabelbaum. Siehe Vorderen PCIe-Switch-Kabelbaum entfernen.
    10. Entfernen Sie den PCIe-Switch-Einbaurahmen. Weitere Informationen unter PCIe-Switch-Einbaurahmen entfernen.
  2. Entfernen Sie die Kabel vom Kabelhalterrahmen und von der Kabelführungsbaugruppe.
    1. Drücken Sie auf die blaue Verriegelung.
    2. Verschieben Sie die blaue Verriegelung, um das Kabel von der Baugruppe zu lösen.
    3. Heben Sie das Kabel leicht an und entfernen Sie es aus der Baugruppe.

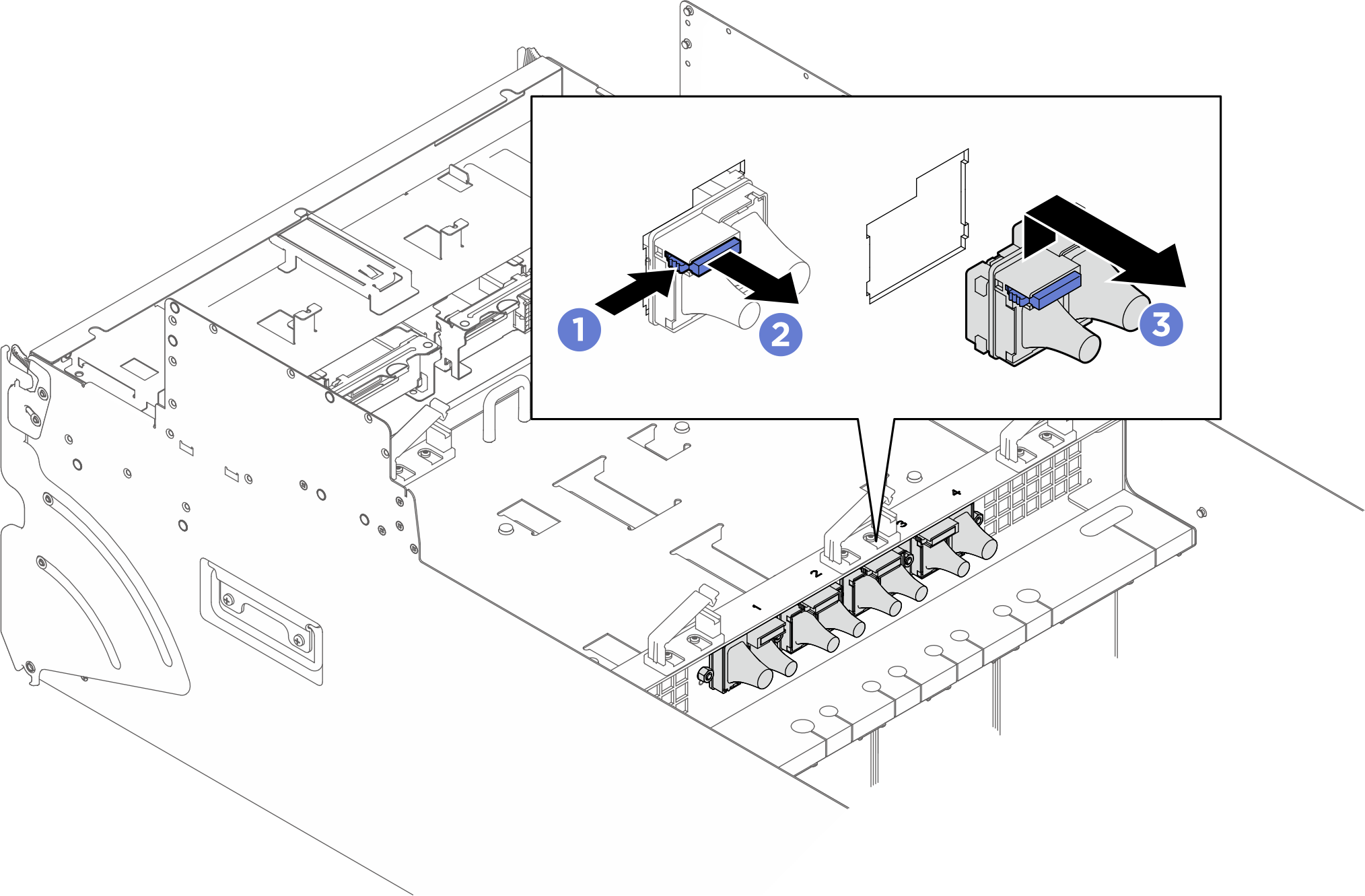

      Abbildung 1. Kabel entfernen
      Cable removal
    4. Wiederholen Sie den Vorgang, um die anderen drei Kabel zu entfernen.
  3. Entfernen Sie den Kabelhalterrahmen und die Kabelführungsbaugruppe.
    1. Lösen Sie die acht mit J markierten Schrauben auf der Baugruppe und an beiden Seiten des 8U-GPU-Shuttles.
    2. Heben Sie die Baugruppe aus dem 8U-GPU-Shuttle heraus.

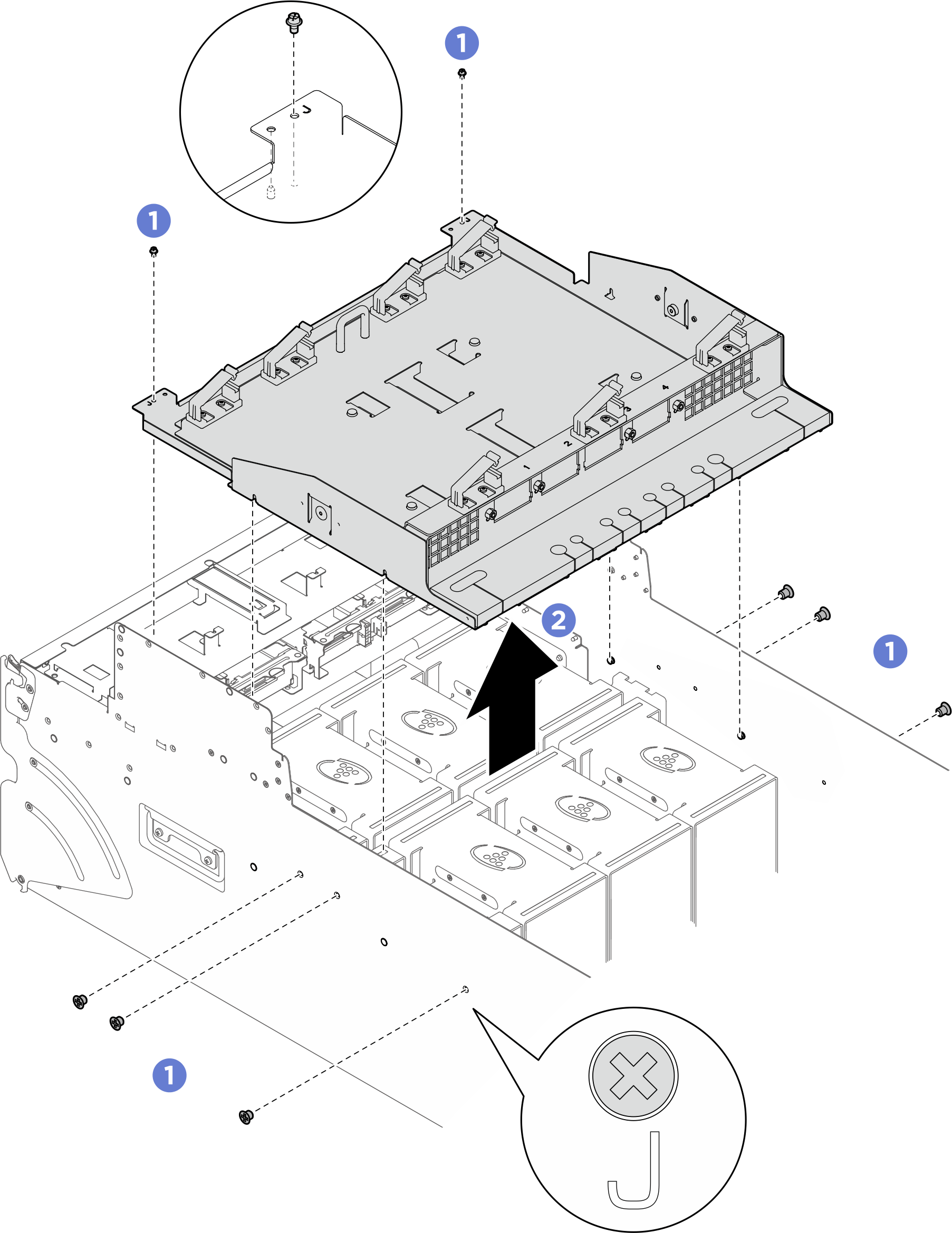

    Abbildung 2. Entfernen des Kabelhalterrahmens und der Kabelführungsbaugruppe
    Cable holder frame and baffle assembly removal

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
