Integrierte Diagnoseanzeige entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die integrierte Diagnoseanzeige zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie alle Netzteileinheiten. Siehe Hot-Swap-Netzteileinheit entfernen.
   2. Entfernen Sie alle vorderen Lüfter. Siehe Vorderen Hot-Swap-Lüfter entfernen.
   3. Entfernen Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke und Abdeckblenden der Laufwerkpositionen (sofern vorhanden) aus den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk entfernen.
   4. Ziehen Sie das 8U-GPU-Shuttle aus dem Gehäuse heraus und legen Sie es auf die Ladeplattform. Siehe 8U-GPU-Shuttle entfernen.
   5. Entfernen Sie die Kabelabdeckung. Siehe Kabelabdeckung entfernen.
   6. Entfernen Sie die E/A-Abdeckung. Siehe E/A-Abdeckung entfernen.
   7. Entfernen Sie den vorderen Lüfterrahmen. Weitere Informationen unter Vorderen Lüfterrahmen entfernen.
2. Entfernen Sie die integrierte Diagnoseanzeige.
   1. Halten Sie die zwei Lösehebel gedrückt.
   2. Lösen Sie die integrierte Diagnoseanzeige leicht vom 8U-GPU-Shuttle.
   3. Trennen Sie das Kabel von der integrierten Diagnoseanzeige.

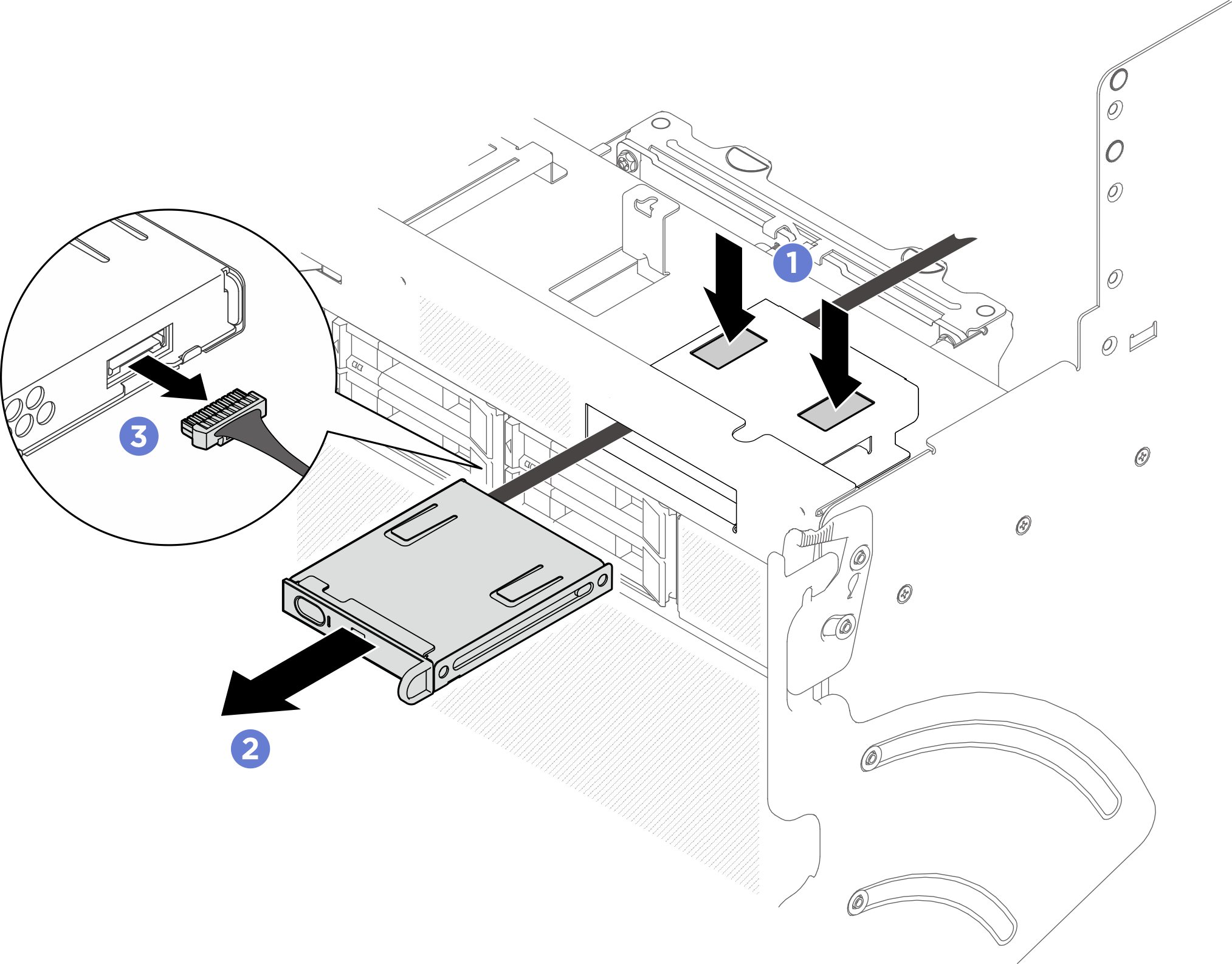

   Abbildung 1. Integrierte Diagnoseanzeige entfernen


3. Entfernen Sie die integrierte Diagnoseanzeige vom 8U-GPU-Shuttle.
