Extracción del panel de diagnóstico integrado

Siga las instrucciones que aparecen en esta sección para extraer el panel de diagnóstico integrado. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite todas las unidades de fuente de alimentación. Consulte Extracción de una unidad de fuente de alimentación de intercambio en caliente.
   2. Extraiga todos los ventiladores frontales. Consulte Extracción de un ventilador de intercambio en caliente frontal.
   3. Extraiga todas las unidades de intercambio en caliente de 2,5 pulgadas y los rellenos de la bahía de unidad (si los hay) de las bahías de unidad. Consulte Extracción de una unidad de intercambio en caliente de 2,5 pulgadas.
   4. Extraiga la Lanzadera de GPU 8U del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera de GPU 8U.
   5. Quite la cubierta de cables. Consulte Extracción de la cubierta de cables.
   6. Extraiga la cubierta de E/S. Consulte Extracción de la cubierta de E/S.
   7. Quite el compartimiento del ventilador frontal. Consulte Extracción del compartimiento del ventilador frontal.
2. Quite el panel de diagnóstico integrado.
   1. Presione y mantenga presionadas las dos pestañas de liberación.
   2. Desenganche ligeramente el panel de diagnóstico integrado de la Lanzadera de GPU 8U.
   3. Desconecte el cable del panel de diagnóstico integrado.

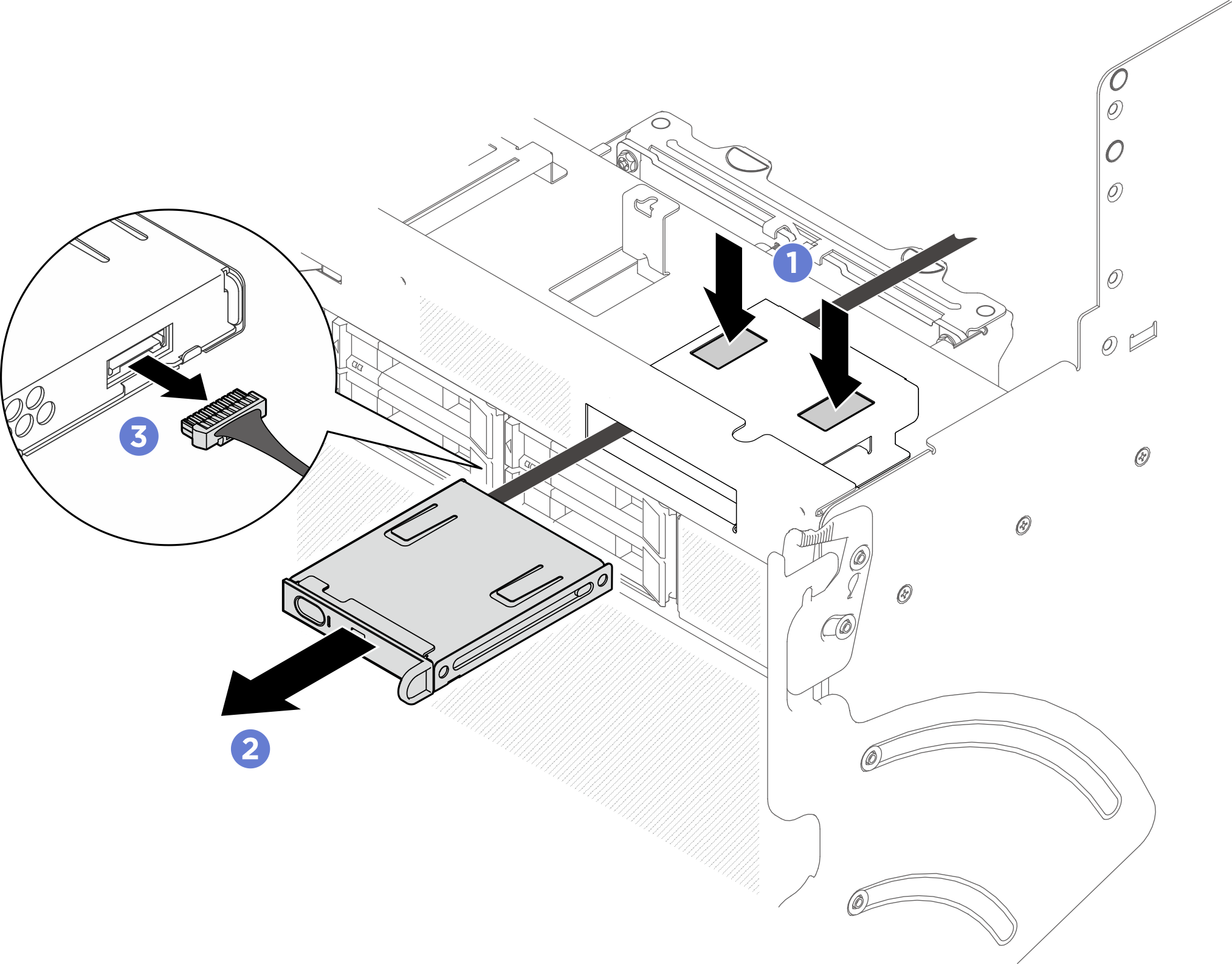

   Figura 1. Extracción del panel de diagnóstico integrado


3. Quite el panel de diagnóstico integrado de la lanzadera de GPU 8U.
