Rimozione del pannello di diagnostica integrato

Seguire le istruzioni riportate in questa sezione per rimuovere il pannello di diagnostica integrato. La procedura deve essere eseguita da un tecnico qualificato.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere tutte le unità di alimentazione. Vedere Rimozione di un'unità di alimentazione hot-swap.
   2. Rimuovere tutte le ventole anteriori. Vedere Rimozione di una ventola hot-swap anteriore.
   3. Rimuovere tutte le unità hot-swap da 2,5" dai vani delle unità, compresi gli eventuali elementi di riempimento di questi ultimi. Vedere Rimozione di un'unità hot-swap da 2,5".
   4. Estrarre lo shuttle GPU 8U dallo chassis e collocarlo sulla piattaforma di sollevamento. Vedere Rimozione dello shuttle GPU 8U.
   5. Rimuovere il pannello di copertura del cavo. Vedere Rimozione del pannello di copertura del cavo.
   6. Rimuovere il coperchio I/O. Vedere Rimozione del coperchio I/O.
   7. Rimuovere l'alloggiamento della ventola anteriore. Vedere Rimozione dell'alloggiamento della ventola anteriore.
2. Rimuovere il pannello di diagnostica integrato.
   1. Tenere premute le due linguette di rilascio.
   2. Sganciare leggermente il pannello di diagnostica integrato dallo shuttle GPU 8U.
   3. Scollegare il cavo dal pannello di diagnostica integrato.

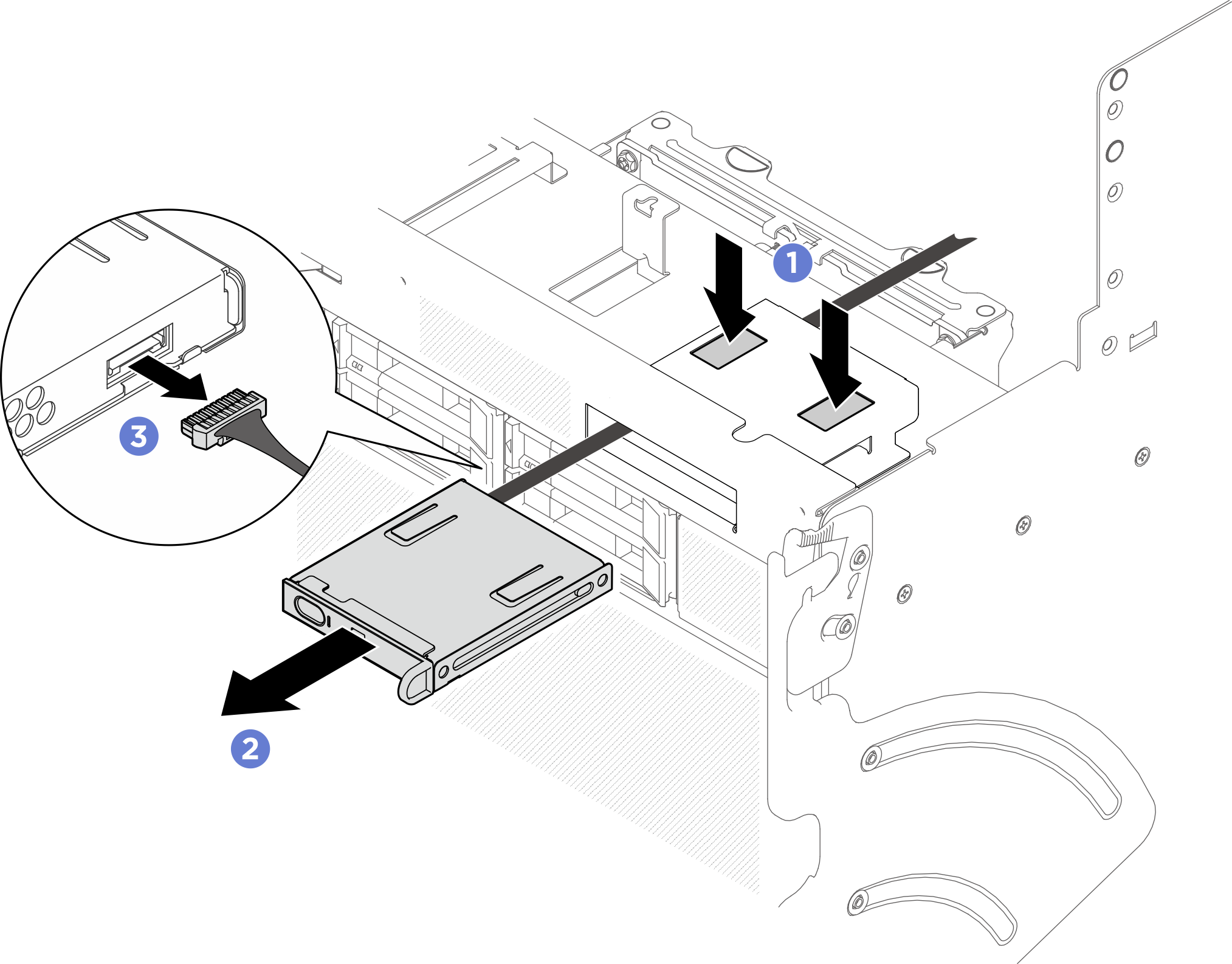

   Figura 1. Rimozione del pannello di diagnostica integrato


3. Rimuovere il pannello di diagnostica integrato dallo shuttle della GPU 8U.
