내장형 진단 패널 제거

이 섹션의 지침에 따라 내장형 진단 패널을 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. 이 작업을 준비하십시오.
   1. 전원 공급 장치를 모두 제거하십시오. 핫 스왑 전원 공급 장치 유닛 제거의 내용을 참조하십시오.
   2. 앞면 팬을 모두 제거합니다. 앞면 핫 스왑 팬 제거의 내용을 참조하십시오.
   3. 드라이브 베이에서 모든 2.5인치 핫 스왑 드라이브와 드라이브 베이 필러(해당하는 경우)를 제거합니다. 2.5인치 핫 스왑 드라이브 제거의 내용을 참조하십시오.
   4. 8U GPU 셔틀을 섀시에서 꺼내고 리프트 플랫폼에 올려 놓습니다. 8U GPU 셔틀 제거의 내용을 참조하십시오.
   5. 케이블 덮개를 제거하십시오. 케이블 덮개 제거의 내용을 참조하십시오.
   6. I/O 덮개를 제거합니다. I/O 덮개 제거의 내용을 참조하십시오.
   7. 앞면 팬 케이지를 제거하십시오. 앞면 팬 케이지 제거의 내용을 참조하십시오.
2. 내장형 진단 패널을 제거하십시오.
   1. 해제 탭 2개를 길게 누릅니다.
   2. 8U GPU 셔틀에서 내장형 진단 패널을 조심스럽게 분리합니다.
   3. 내장형 진단 패널에서 케이블을 분리합니다.

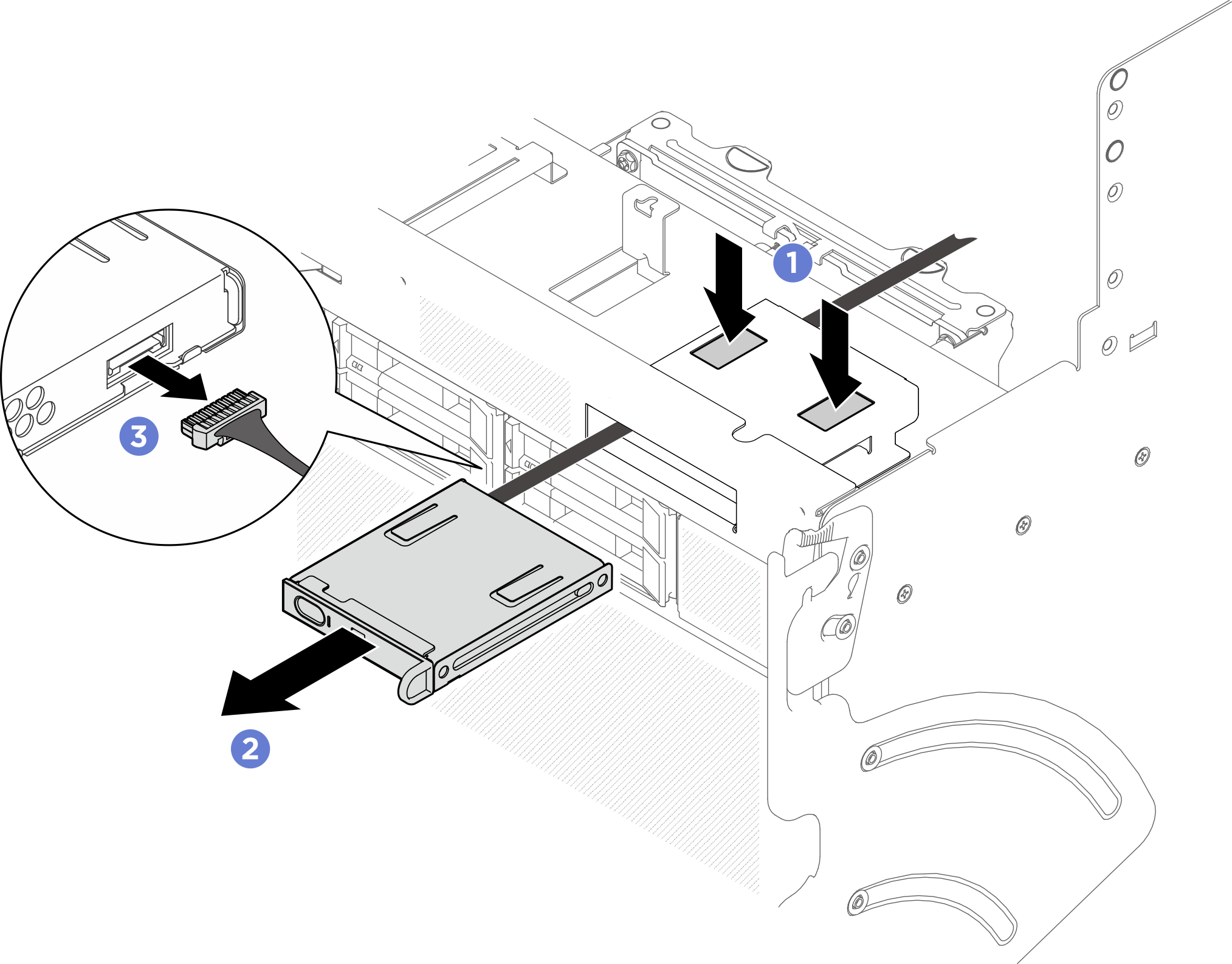

   그림 1. 내장형 진단 패널 제거


3. 8U GPU 셔틀에서 내장형 진단 패널을 제거하십시오.
