ถอดแผงการวินิจฉัยในตัว

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแผงการวินิจฉัยในตัว ขั้นตอนนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับการฝึกอบรม

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดชุดแหล่งจ่ายไฟทั้งหมด ดู ถอดอุปกรณ์แหล่งจ่ายไฟแบบ Hot-swap
   2. ถอดพัดลมด้านหน้าออกทั้งหมด โปรดดู ถอดพัดลมแบบ Hot-swap ด้านหน้า
   3. ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว และแผงครอบช่องใส่ไดรฟ์ทั้งหมดออกจากช่องใส่ไดรฟ์ (ถ้ามี) ดู ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
   4. ดึง ชัตเทิล GPU 8U ออกจากตัวเครื่อง แล้ววางบนแท่นยก ดู ถอดชัตเทิล GPU 8U
   5. ถอดฝาครอบสาย ดู ถอดฝาครอบสาย
   6. ถอดฝาครอบ I/O ดู ถอดฝาครอบ I/O
   7. ถอดตัวครอบพัดลมด้านหน้า ดู ถอดตัวครอบพัดลมด้านหน้า
2. ถอดแผงการวินิจฉัยในตัว
   1. กดค้างไว้ที่แถบปลดล็อคสองตัว
   2. ปลดแผงการวินิจฉัยในตัวออกจาก ชัตเทิล GPU 8U เล็กน้อย
   3. ถอดสายออกจากแผงการวินิจฉัยในตัว

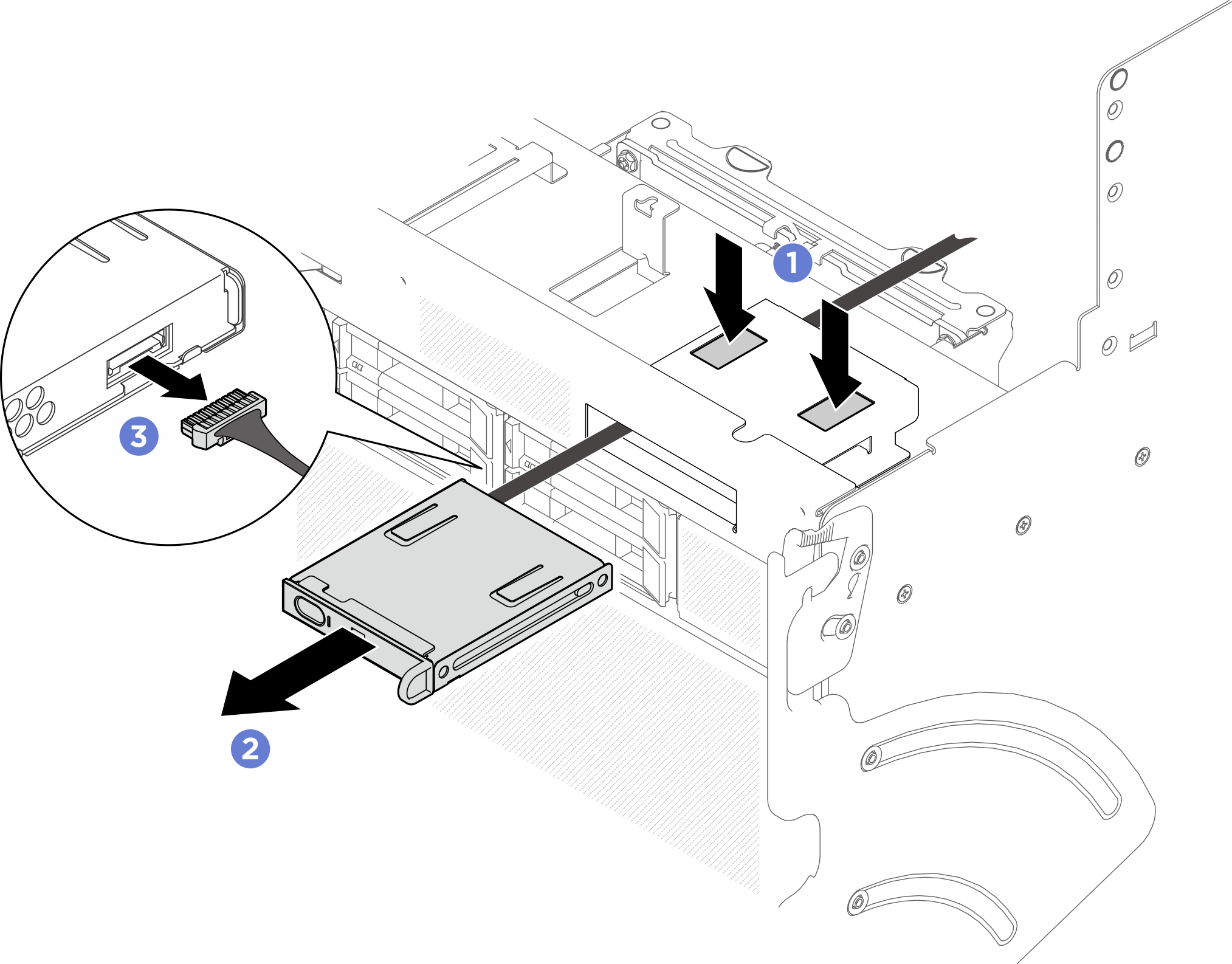

   รูปที่ 1. การถอดแผงการวินิจฉัยในตัว


3. ถอดแผงการวินิจฉัยในตัวออกจากชัตเทิล GPU 8U
