Remover o painel de diagnóstico integrado

Siga as instruções nesta seção para remover o painel de diagnóstico integrado. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova todas as unidades de fonte de alimentação. Consulte Remover uma unidade da fonte de alimentação hot-swap.
   2. Remova todos os ventiladores frontais. Consulte Remover um ventilador hot-swap frontal.
   3. Remova todas as unidades hot-swap de 2,5 polegadas e os preenchimentos do compartimento de unidade (se houver) dos compartimentos de unidade. Consulte Remover uma unidade hot-swap de 2,5 polegadas.
   4. Puxe o Alternador de GPU 8U para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o alternador de GPU 8U.
   5. Remova a tampa do cabo. Consulte Remover a tampa do cabo.
   6. Remova a tampa de E/S. Consulte Remover a tampa de E/S.
   7. Remova a gaiola do ventilador frontal. Consulte Remover a gaiola do ventilador frontal.
2. Remova o painel de diagnóstico integrado.
   1. Pressione e segure as duas guias de liberação.
   2. Desencaixe levemente o painel de diagnóstico integrado do Alternador de GPU 8U.
   3. Desconecte o cabo do painel de diagnóstico integrado.

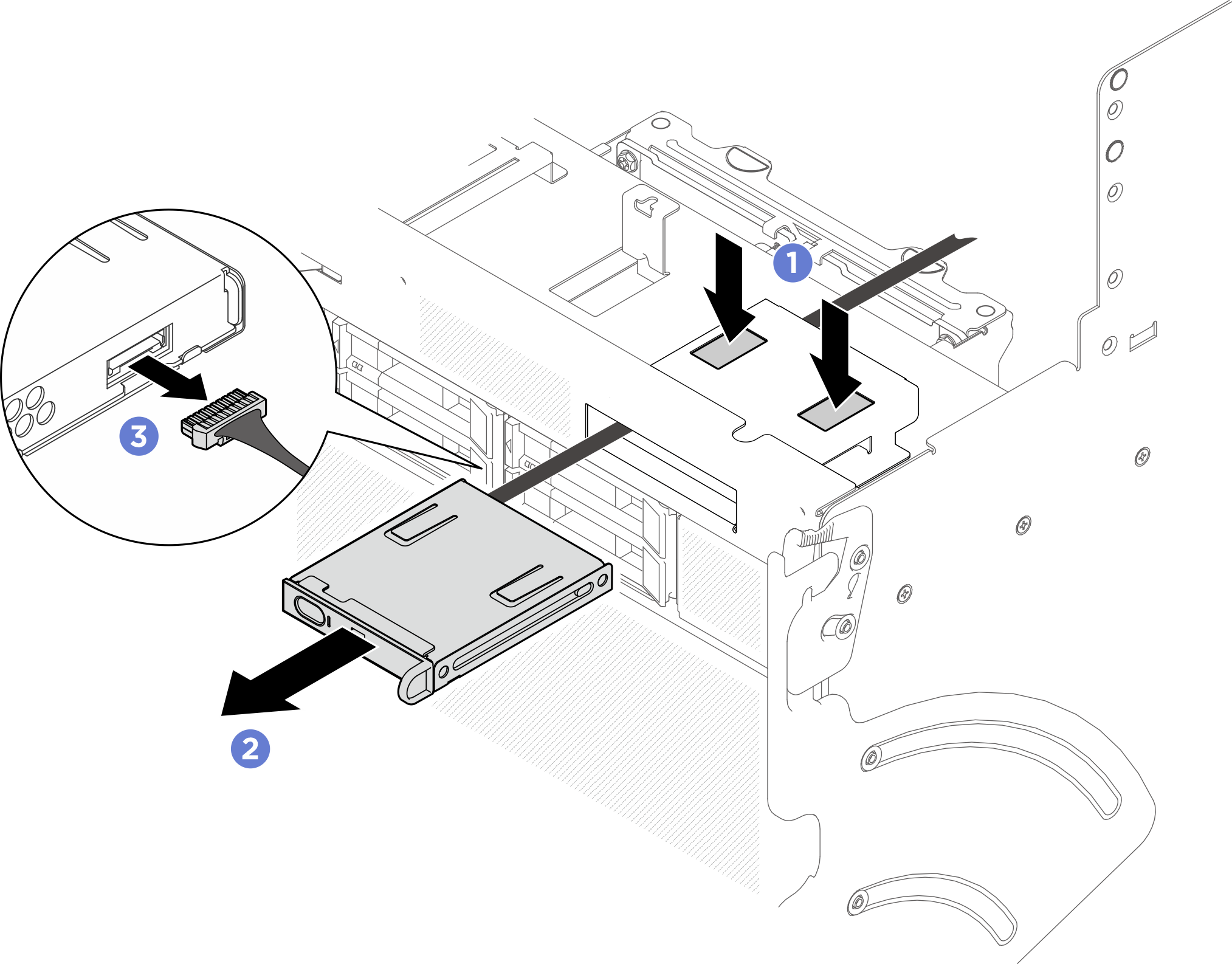

   Figura 1. Remoção do painel de diagnóstico integrado


3. Remova o painel de diagnóstico integrado do alternador de GPU 8U.
