Remover a estrutura do suporte do cabo e o conjunto do defletor

Siga as instruções nesta seção para remover o conjunto de estrutura e defletor do suporte do cabo. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova todas as unidades de fonte de alimentação. Consulte Remover uma unidade da fonte de alimentação hot-swap.
   2. Remova todos os ventiladores frontais. Consulte Remover um ventilador hot-swap frontal.
   3. Remova todas as unidades hot-swap de 2,5 polegadas e os preenchimentos do compartimento de unidade (se houver) dos compartimentos de unidade. Consulte Remover uma unidade hot-swap de 2,5 polegadas.
   4. Puxe o Alternador de GPU 8U para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o alternador de GPU 8U.
   5. Remova a tampa do cabo. Consulte Remover a tampa do cabo.
   6. Remova a tampa de E/S. Consulte Remover a tampa de E/S.
   7. Remova a gaiola do ventilador frontal. Consulte Remover a gaiola do ventilador frontal.
   8. Remova o painel de diagnóstico integrado. Consulte Remover o painel de diagnóstico integrado.
   9. Remova o conjunto de cabos do comutador PCIe frontal. Consulte Remover o conjunto de cabos do comutador PCIe.
   10. Remova a bandeja do comutador PCIe. Consulte Remover a bandeja de comutador PCIe.
2. Remova todos os cabos da estrutura do suporte do cabo e do conjunto do defletor.
   1. Pressione a trava azul.
   2. Deslize a trava azul para desencaixar o cabo do conjunto.
   3. Levante ligeiramente o cabo e remova-o do conjunto.

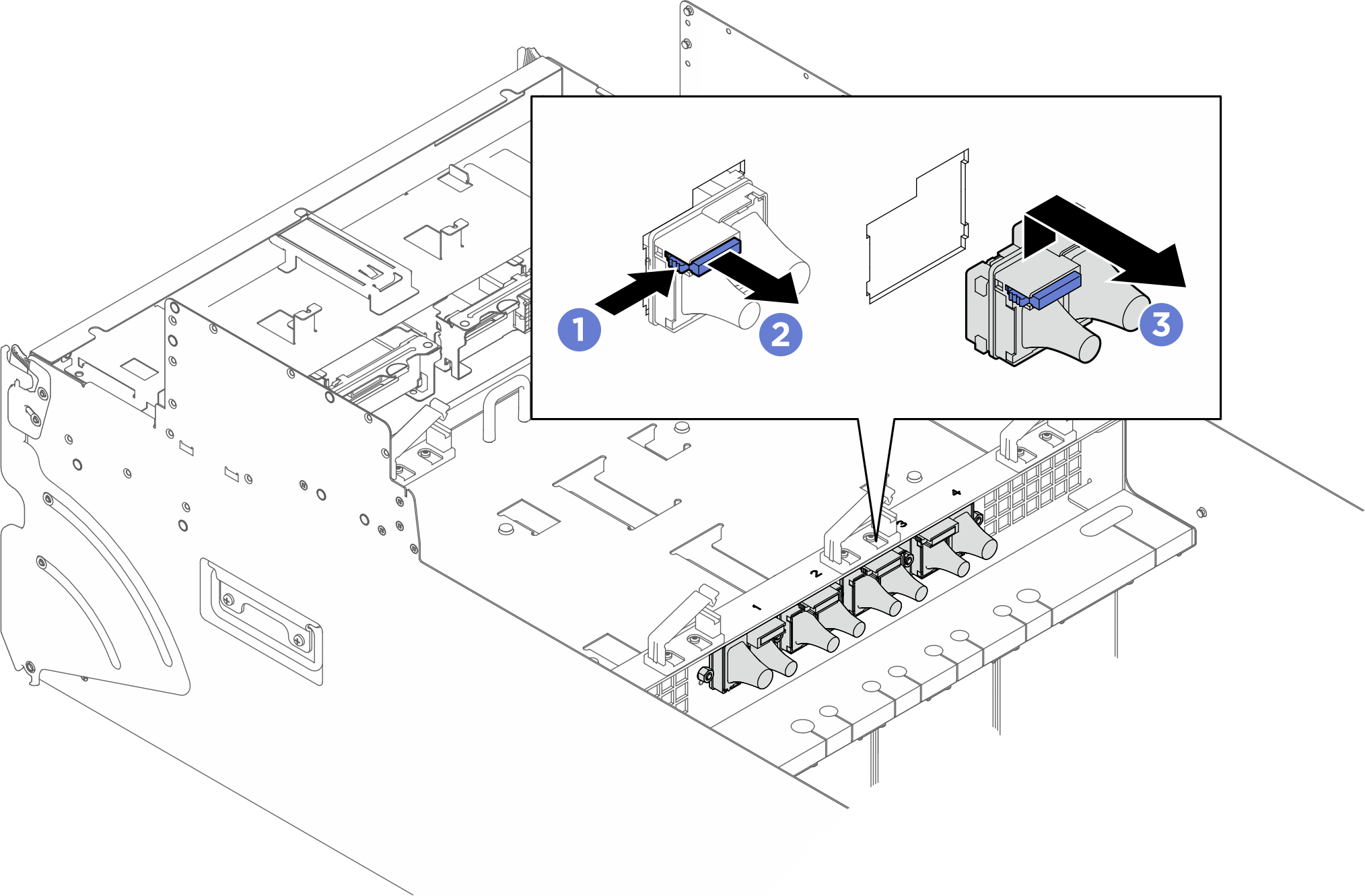

      Figura 1. Remoção do cabo


   4. Repita para remover os outros três cabos.
3. Remova a estrutura do suporte do cabo e o conjunto do defletor.
   1. Solte os oito parafusos marcados com J no conjunto e nos dois lados do alternador de GPU 8U.
   2. Levante o conjunto para fora do alternador de GPU 8U.

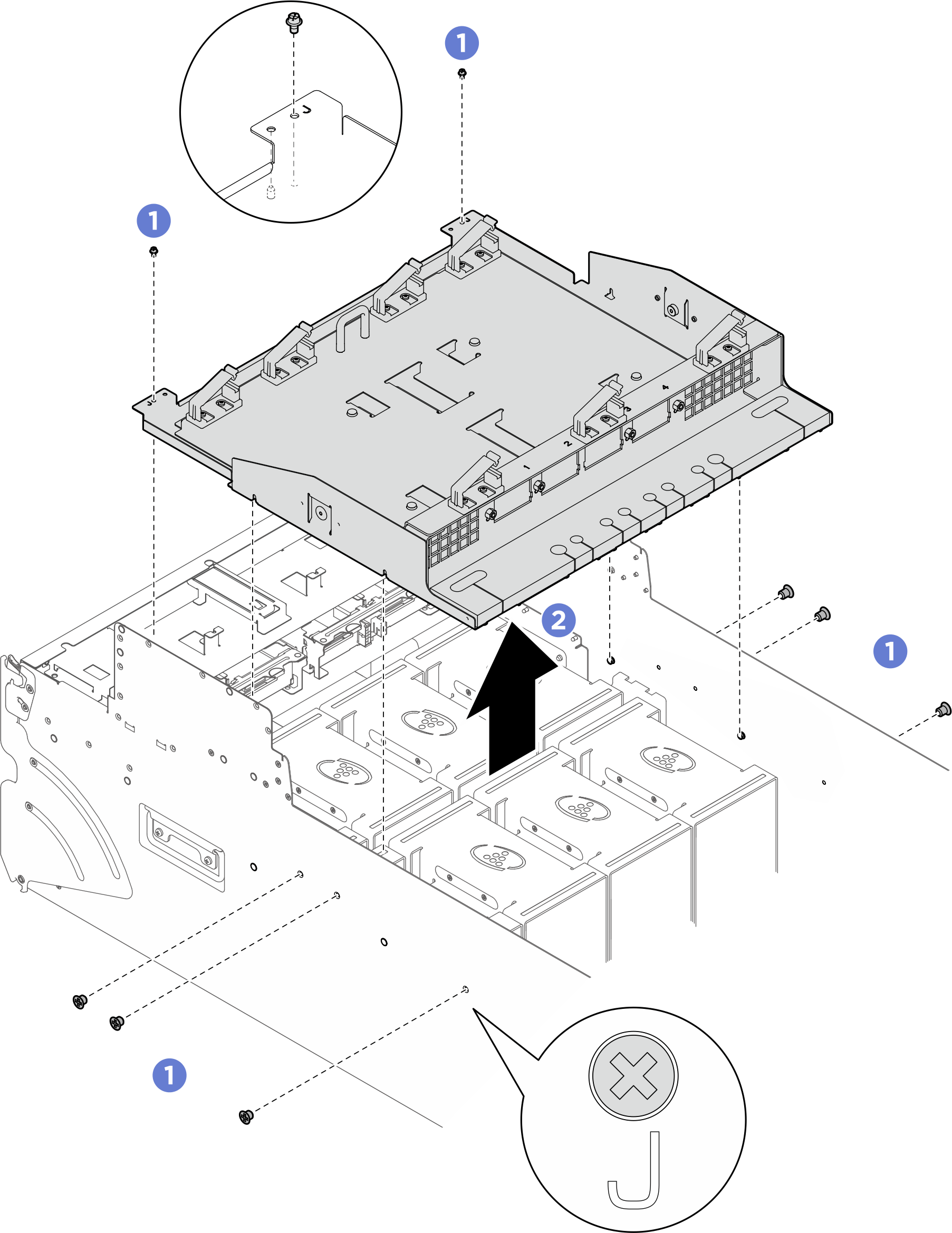

   Figura 2. Remoção da estrutura do suporte do cabo e do conjunto do defletor
