Remover a bandeja de comutador PCIe

Siga as instruções nesta seção para remover a bandeja de comutador PCIe. O procedimento deve ser executado por um técnico treinado.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova todas as unidades de fonte de alimentação. Consulte Remover uma unidade da fonte de alimentação hot-swap.
   2. Remova todos os ventiladores frontais. Consulte Remover um ventilador hot-swap frontal.
   3. Remova todas as unidades hot-swap de 2,5 polegadas e os preenchimentos do compartimento de unidade (se houver) dos compartimentos de unidade. Consulte Remover uma unidade hot-swap de 2,5 polegadas.
   4. Puxe o Alternador de GPU 8U para fora do chassi e coloque-o na plataforma de elevação. Consulte Remover o alternador de GPU 8U.
   5. Remova a tampa do cabo. Consulte Remover a tampa do cabo.
   6. Remova a tampa de E/S. Consulte Remover a tampa de E/S.
   7. Remova a gaiola do ventilador frontal. Consulte Remover a gaiola do ventilador frontal.
   8. Remova o painel de diagnóstico integrado. Consulte Remover o painel de diagnóstico integrado.
   9. Remova o conjunto de cabos do comutador PCIe frontal. Consulte Remover o conjunto de cabos do comutador PCIe.
2. Desconecte todos os cabos da placa de comutador PCIe.

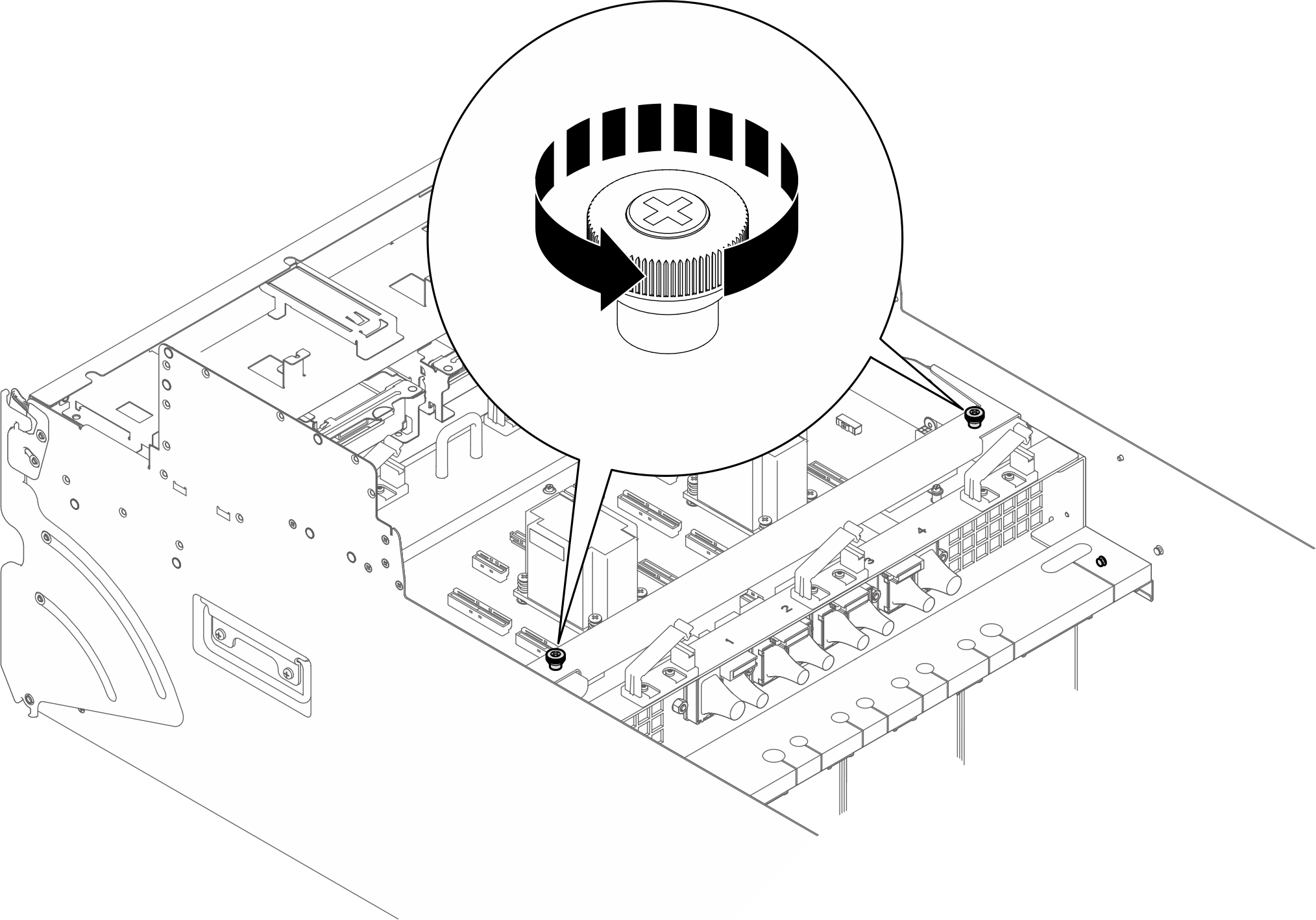

3. Solte os dois parafusos de aperto manual na bandeja do comutador PCIe.
   Figura 1. Soltando os parafusos de aperto manual

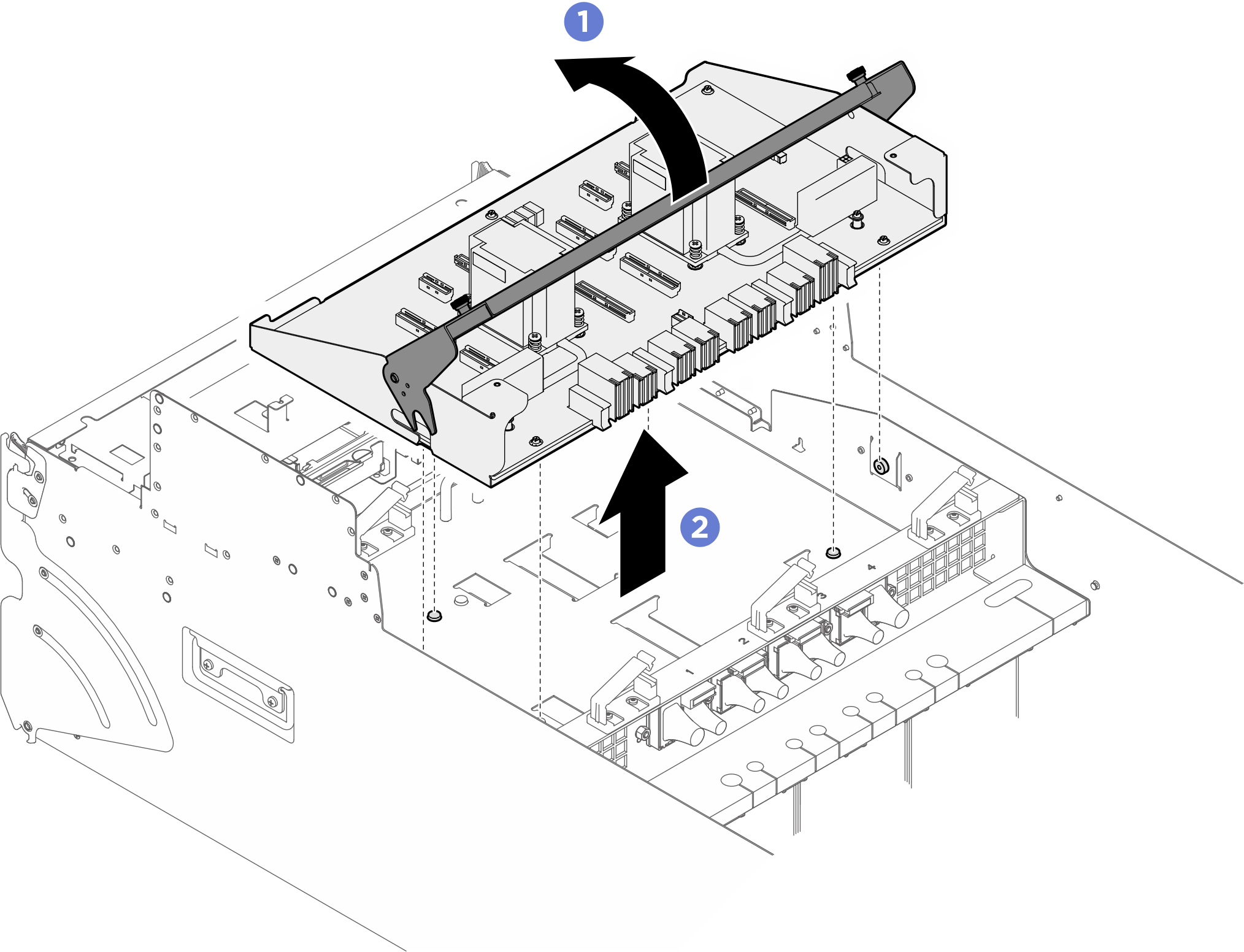

4. Remova a bandeja de comutador PCIe.
   1. Puxe e gire a alça da bandeja até o fim para desencaixar a bandeja do alternador de GPU 8U.
   2. Segure a alça e levante a bandeja do alternador de GPU 8U.
      Figura 2. Remoção da bandeja do comutador PCIe
