PCIe 스위치 트레이 제거

이 섹션의 지침에 따라 PCIe 스위치 트레이를 제거하십시오. 이 절차는 숙련된 기술자가 수행해야 합니다.

절차

1. 이 작업을 준비하십시오.
   1. 전원 공급 장치를 모두 제거하십시오. 핫 스왑 전원 공급 장치 유닛 제거의 내용을 참조하십시오.
   2. 앞면 팬을 모두 제거합니다. 앞면 핫 스왑 팬 제거의 내용을 참조하십시오.
   3. 드라이브 베이에서 모든 2.5인치 핫 스왑 드라이브와 드라이브 베이 필러(해당하는 경우)를 제거합니다. 2.5인치 핫 스왑 드라이브 제거의 내용을 참조하십시오.
   4. 8U GPU 셔틀을 섀시에서 꺼내고 리프트 플랫폼에 올려 놓습니다. 8U GPU 셔틀 제거의 내용을 참조하십시오.
   5. 케이블 덮개를 제거하십시오. 케이블 덮개 제거의 내용을 참조하십시오.
   6. I/O 덮개를 제거합니다. I/O 덮개 제거의 내용을 참조하십시오.
   7. 앞면 팬 케이지를 제거하십시오. 앞면 팬 케이지 제거의 내용을 참조하십시오.
   8. 내장형 진단 패널을 제거하십시오. 내장형 진단 패널 제거의 내용을 참조하십시오.
   9. 앞면 PCIe 스위치 케이블 하네스를 제거하십시오. 앞면 PCIe 스위치 케이블 하네스 제거의 내용을 참조하십시오.
2. PCIe 스위치 보드에서 케이블을 모두 분리하십시오.
3. PCIe 스위치 트레이의 나비 나사 2개를 푸십시오.

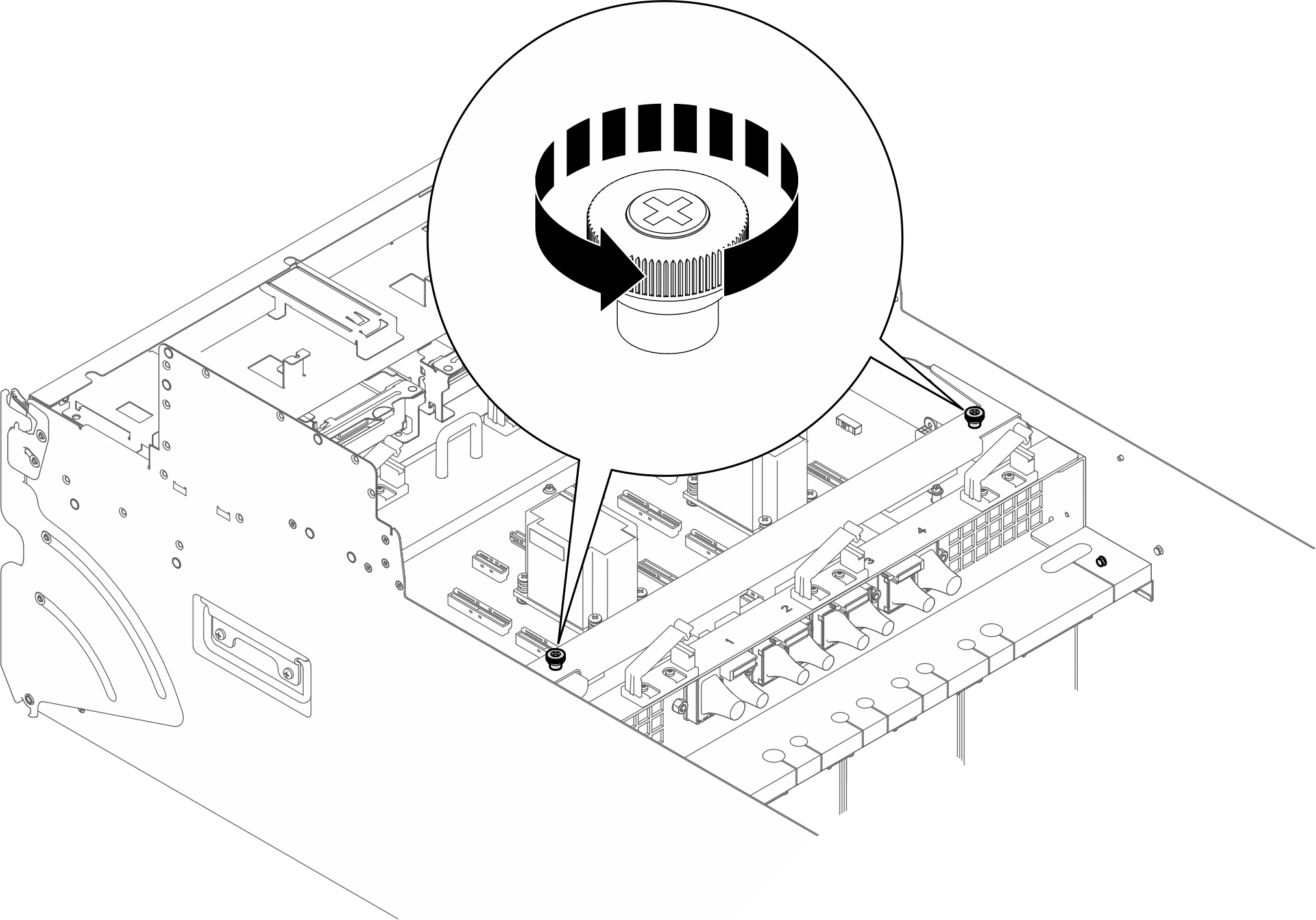

   그림 1. 나비 나사 풀기


4. PCIe 스위치 트레이를 제거하십시오.
   1. 트레이의 손잡이를 당겨서 끝까지 돌려 8U GPU 셔틀에서 트레이를 분리하십시오.
   2. 손잡이를 잡고 8U GPU 셔틀에서 트레이를 들어 올리십시오.

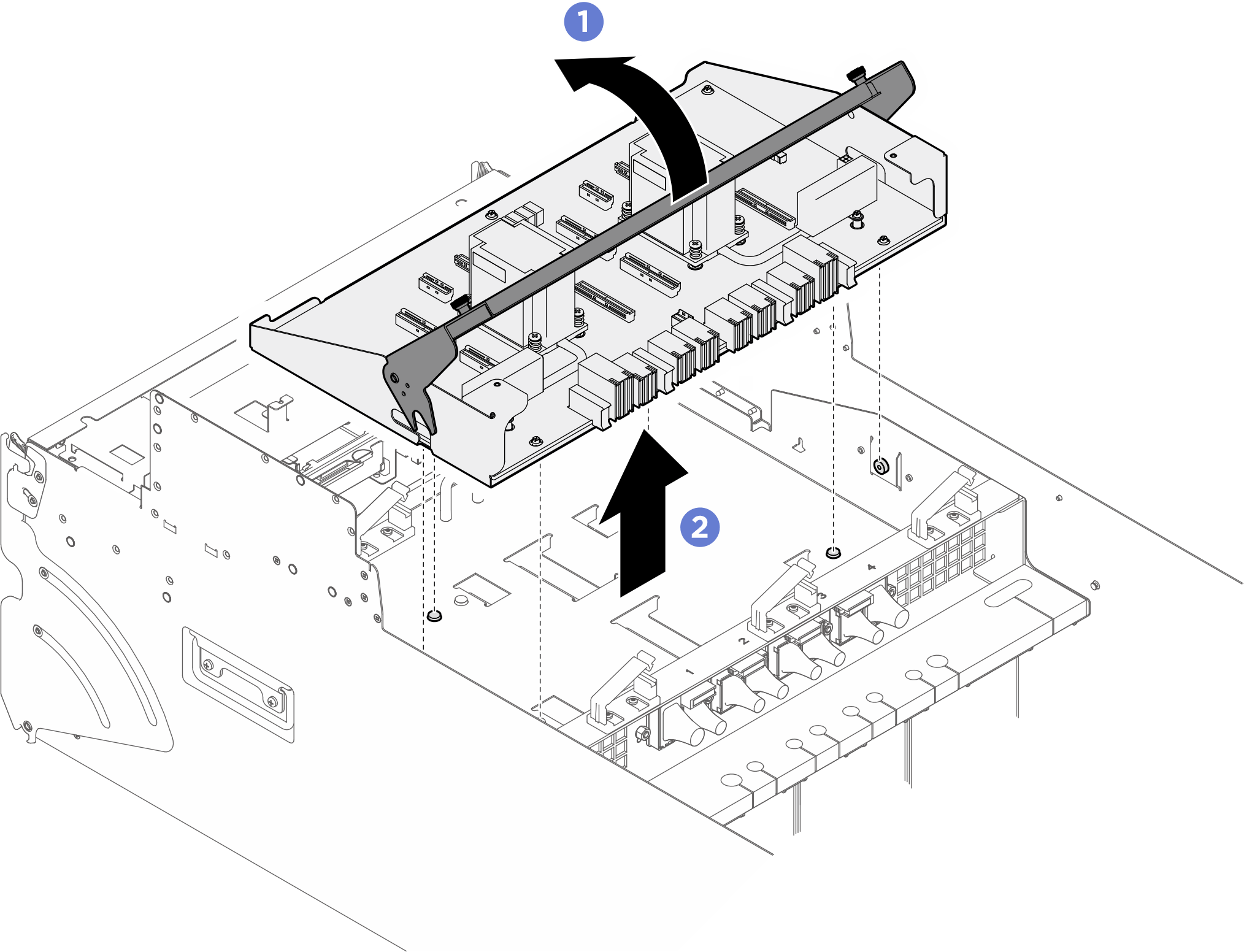

      그림 2. PCIe 스위치 트레이 제거
