Retrait du plateau du commutateur PCIe

Suivez les instructions de la présente section pour retirer le plateau du commutateur PCIe. La procédure doit être exécutée par un technicien qualifié.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez tous les blocs d'alimentation. Voir Retrait d'une unité de bloc d'alimentation remplaçable à chaud.
   2. Retirez tous les ventilateurs avant. Voir Retrait d’un ventilateur remplaçable à chaud avant.
   3. Retirez l’ensemble des unités remplaçables à chaud 2,5 pouces et des obturateurs de la baie d’unité (le cas échéant) des baies d’unité. Voir Retrait d'une unité remplaçable à chaud 2,5 pouces.
   4. Retirez la Navette GPU 8U du châssis et placez-la sur la plateforme de levage. Voir Retrait de la navette du GPU 8U.
   5. Retirez le couvre-câble. Voir Retrait du couvre-câble.
   6. Retirez le cache d’E-S. Voir Retrait du cache d’E-S.
   7. Retirez le boîtier du ventilateur avant. Voir Retrait du boîtier de ventilation avant.
   8. Retirez le panneau de diagnostics intégré. Voir Retrait du panneau de diagnostics intégré.
   9. Retirez le faisceau de câbles du commutateur PCIe avant. Voir Retrait du harnais de câbles du commutateur PCIe avant.
2. Débranchez tous les câbles du tableau du commutateur PCIe.
3. Desserrez les deux vis moletées du plateau du commutateur PCIe.

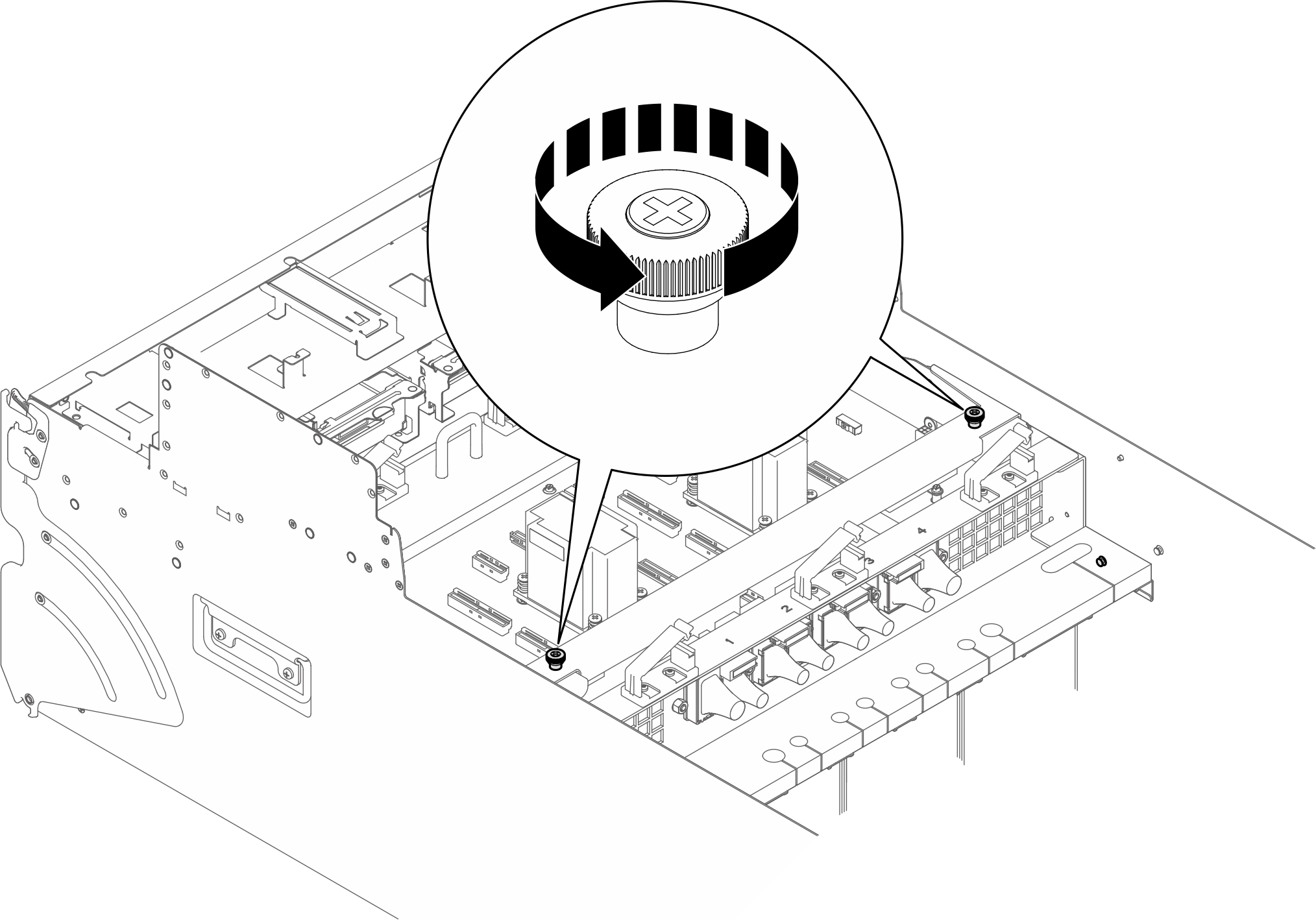

   Figure 1. Desserrage des vis moletées


4. Retirez le plateau du commutateur PCIe.
   1. Tirez et faites pivoter la poignée du plateau vers le haut afin de dégager le plateau de la navette du GPU 8U.
   2. Saisissez la poignée et soulevez le plateau de la navette du GPU 8U.

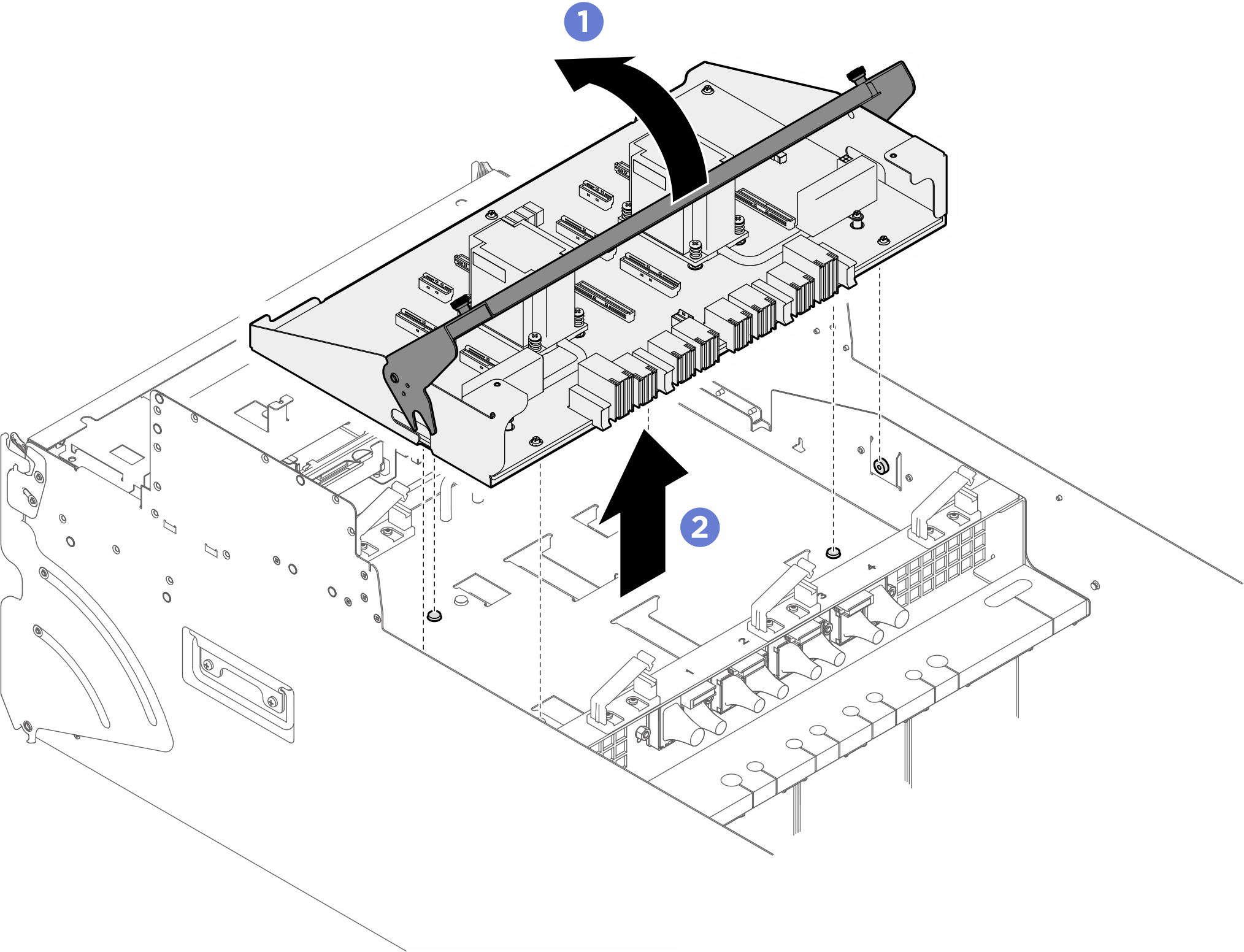

      Figure 2. Retrait du plateau du commutateur PCIe
