Extracción de la bandeja del conmutador PCIe

Siga las instrucciones que aparecen en esta sección para quitar la bandeja del conmutador PCIe. El procedimiento debe ser realizado por un técnico capacitado.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite todas las unidades de fuente de alimentación. Consulte Extracción de una unidad de fuente de alimentación de intercambio en caliente.
   2. Extraiga todos los ventiladores frontales. Consulte Extracción de un ventilador de intercambio en caliente frontal.
   3. Extraiga todas las unidades de intercambio en caliente de 2,5 pulgadas y los rellenos de la bahía de unidad (si los hay) de las bahías de unidad. Consulte Extracción de una unidad de intercambio en caliente de 2,5 pulgadas.
   4. Extraiga la Lanzadera de GPU 8U del chasis y colóquela en la plataforma elevadora. Consulte Extracción de la lanzadera de GPU 8U.
   5. Quite la cubierta de cables. Consulte Extracción de la cubierta de cables.
   6. Extraiga la cubierta de E/S. Consulte Extracción de la cubierta de E/S.
   7. Quite el compartimiento del ventilador frontal. Consulte Extracción del compartimiento del ventilador frontal.
   8. Quite el panel de diagnóstico integrado. Consulte Extracción del panel de diagnóstico integrado.
   9. Quite el arnés de cables del conmutador PCIe frontal. Consulte Extracción del arnés de cables del conmutador PCIe frontal.
2. Desconecte todos los cables de la placa de conmutación PCIe.
3. Desatornille los dos tornillos de apriete manual en la bandeja del conmutador PCIe.
   Figura 1. Aflojado de los tornillos de apriete manual

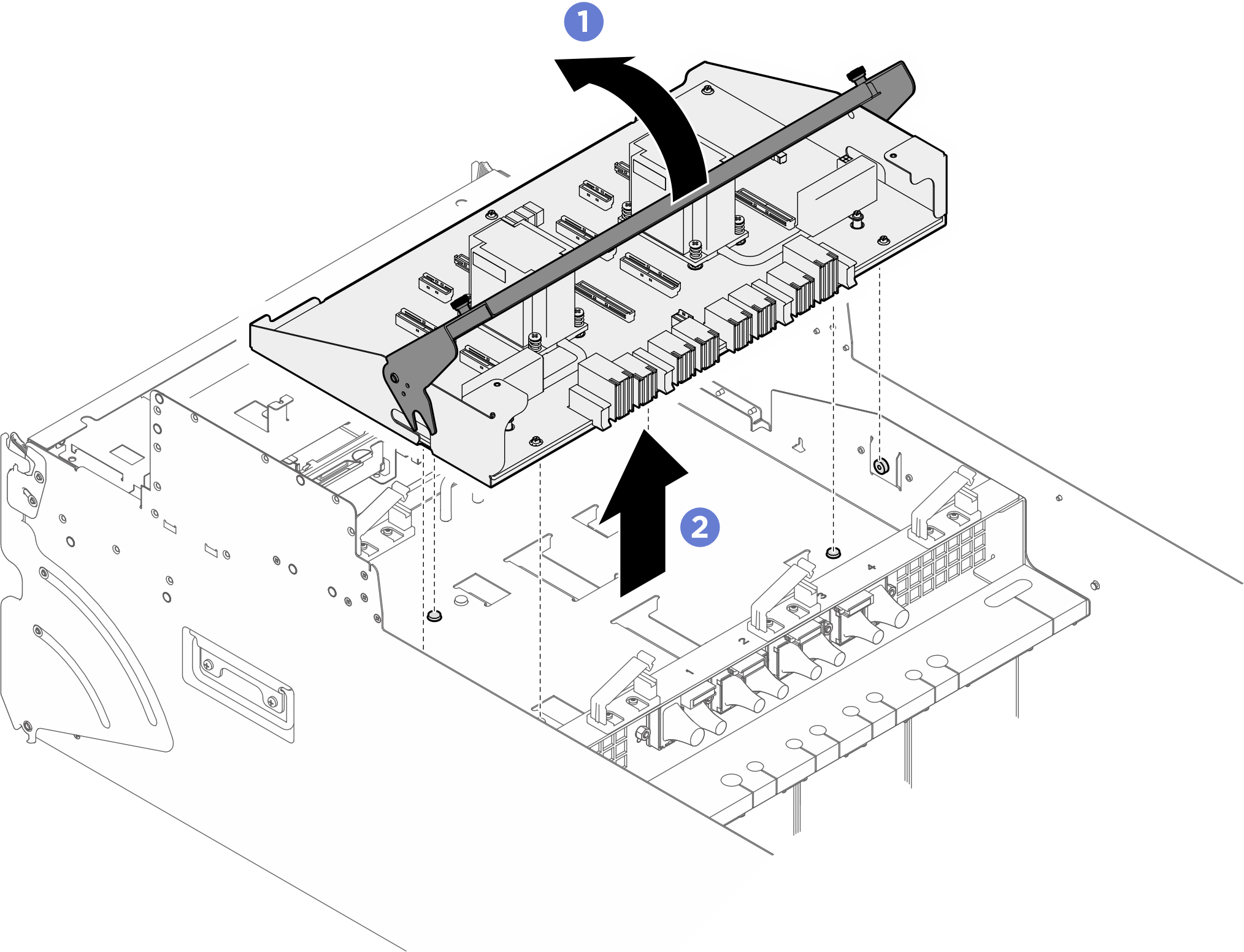

4. Quite la bandeja del conmutador PCIe.
   1. Tire y gire el asa de la bandeja completamente hacia arriba para desenganchar la bandeja de la lanzadera de GPU 8U.
   2. Sujete el asa y levante la bandeja desde la lanzadera de GPU 8U.
      Figura 2. Extracción de la bandeja del conmutador PCIe
