移除 PCIe 交換器匣

請依照本節中的指示移除 PCIe 交換器匣。此程序必須由經過培訓的維修技術人員執行。

程序

1. 為此作業做好準備。
   1. 卸下所有電源供應器。請參閱卸下熱抽換電源供應器。
   2. 卸下所有前方風扇。請參閱卸下前方熱抽換風扇。
   3. 從機槽卸下所有 2.5 吋熱抽換硬碟和機槽填充板（如果有的話）。請參閱卸下 2.5 吋熱抽換硬碟。
   4. 將 8U GPU 滑動箱從機箱中拉出，並將其放置到升降平台上。請參閱卸下 8U GPU 滑動箱。
   5. 卸下纜線蓋。請參閱卸下纜線蓋。
   6. 卸下 I/O 蓋。請參閱卸下 I/O 蓋。
   7. 卸下前方風扇機盒。請參閱卸下前方風扇機盒。
   8. 卸下整合式診斷面板。請參閱卸下整合式診斷面板。
   9. 卸下前方 PCIe 交換器纜線載具。請參閱卸下前方 PCIe 交換器纜線載具。
2. 從 PCIe 交換器板拔下所有纜線。
3. 鬆開 PCIe 交換器匣上的兩個指旋螺絲。
   圖 1. 鬆開指旋螺絲

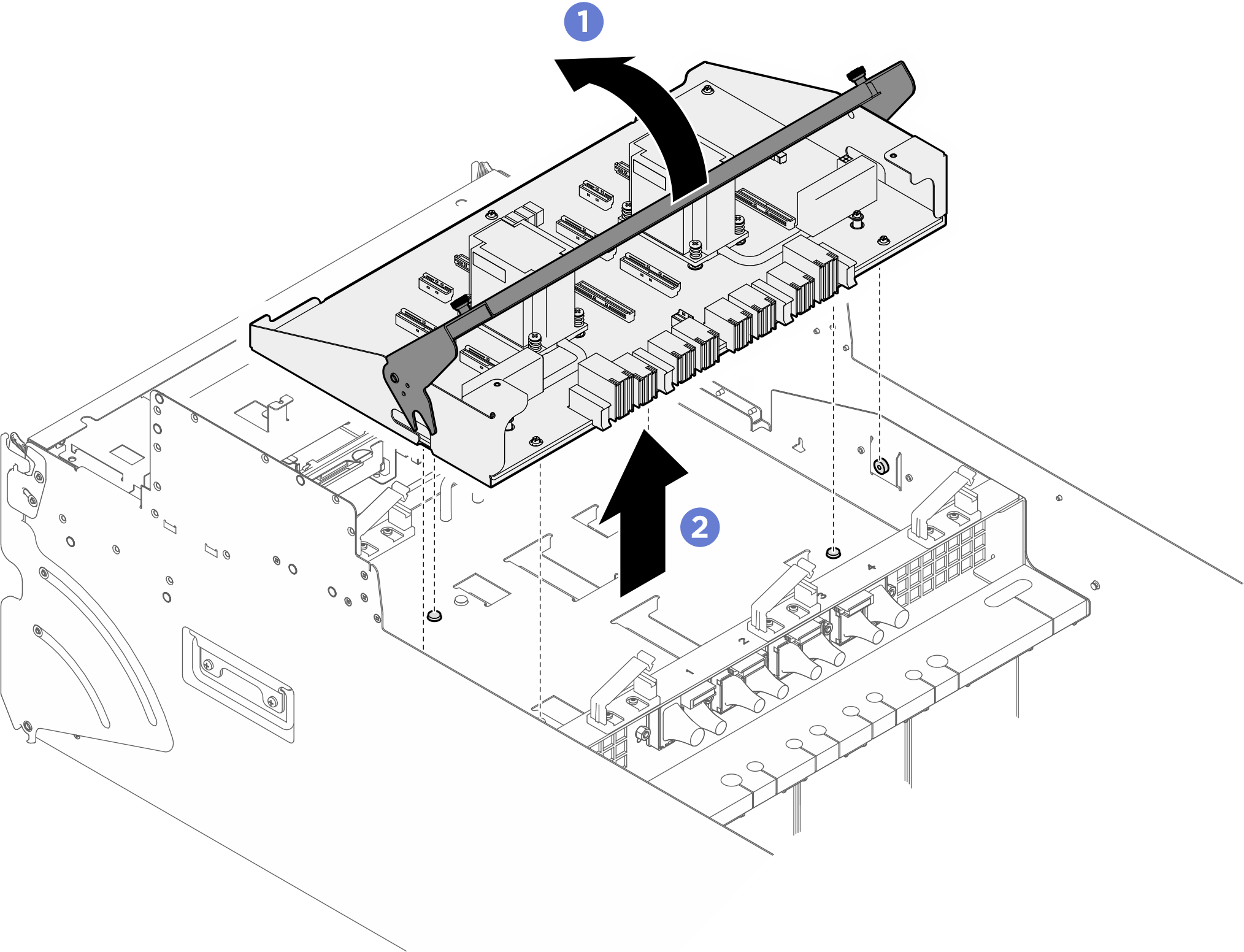

4. 移除 PCIe 交換器匣。
   1. 將匣的把手向上拉動並旋轉到底，使匣與 8U GPU 滑動箱分離。
   2. 握住把手，從 8U GPU 機架中取出匣。
      圖 2. 移除 PCIe 交換器匣
