PCIe スイッチ・トレイの取り外し

PCIe スイッチ・トレイを取り外すには、このセクションの説明に従ってください。この手順は、トレーニングを受けた技術者が行う必要があります。

手順

1. このタスクの準備をします。
   1. すべてのパワー・サプライ・ユニットを取り外します。ホット・スワップ・パワー・サプライ・ユニットの取り外しを参照してください。
   2. すべての前面ファンを取り外します。前面ホット・スワップ・ファンの取り外しを参照してください。
   3. すべての 2.5 型ホット・スワップ・ドライブおよびドライブ・ベイ・フィラー (該当する場合) をドライブ・ベイから取り外します。2.5 型ホット・スワップ・ドライブの取り外しを参照してください。
   4. シャーシから 8U GPU シャトルを引き出し、リフト・プラットフォームの上に置きます。8U GPU シャトルの取り外しを参照してください。
   5. ケーブル・カバーを取り外します。ケーブル・カバーの取り外しを参照してください。
   6. I/O カバーを取り外します。I/O カバーの取り外しを参照してください。
   7. 前面ファン・ケージを取り外します。前面ファン・ケージの取り外しを参照してください。
   8. 内蔵診断パネルを取り外します。内蔵診断パネルの取り外しを参照してください。
   9. 前面 PCIe スイッチ・ケーブル・ハーネスを取り外します。前面 PCIe スイッチ・ケーブル・ハーネスの取り外しを参照してください。
2. PCIe スイッチ・ボードからすべてのケーブルを外します。
3. PCIe スイッチ・トレイの 2 本のつまみねじを緩めます。

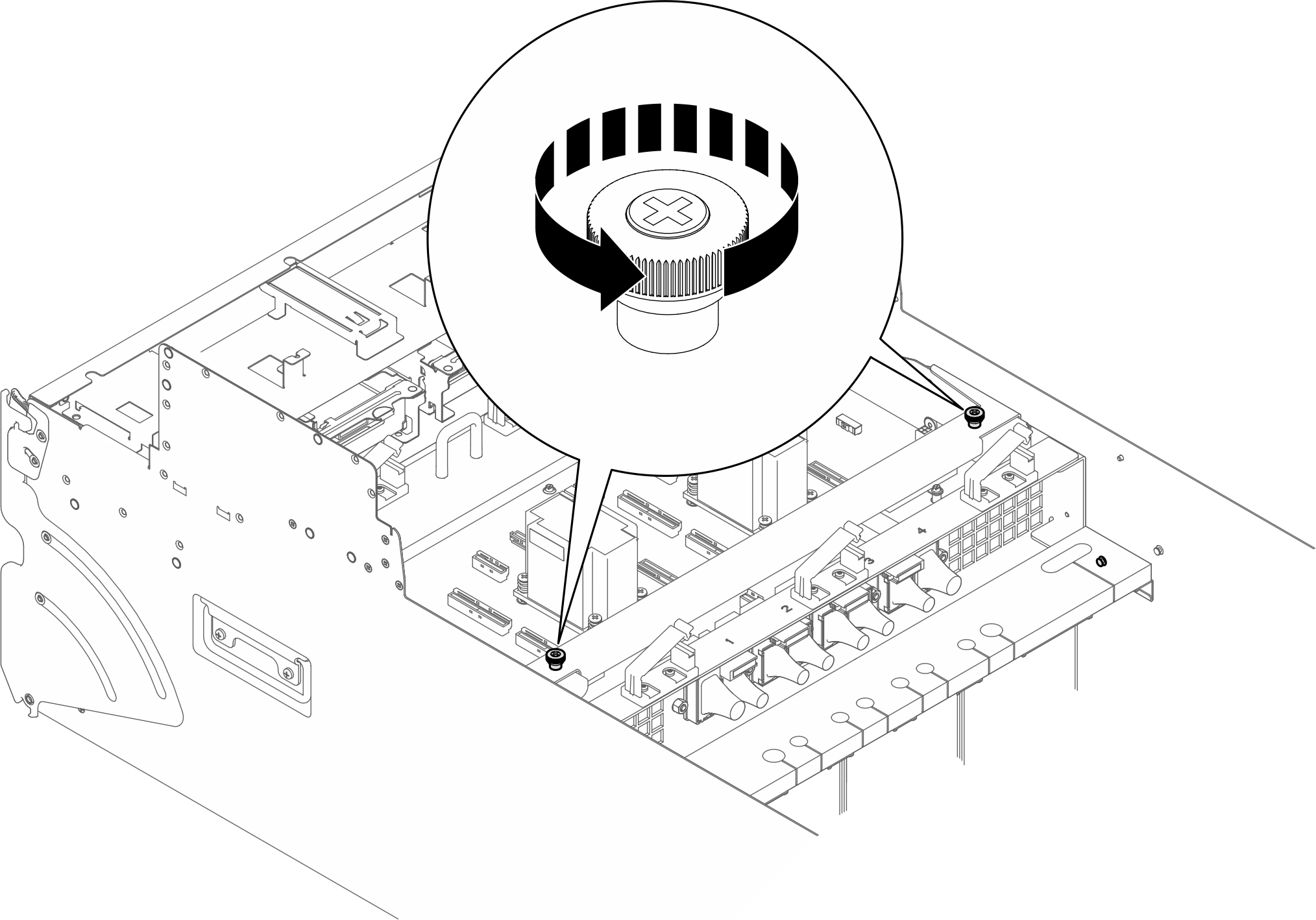

   図 1. つまみねじを緩める


4. PCIe スイッチ・トレイを取り外します。
   1. トレイのハンドルを引いて完全に上に回転させ、8U GPU シャトルからトレイを外します。
   2. ハンドルをつかみ、トレイを 8U GPU シャトルから持ち上げます。
      図 2. PCIe スイッチ・トレイの取り外し
