PCIe-Switch-Einbaurahmen entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um den PCIe-Switch-Einbaurahmen zu entfernen. Der Vorgang muss von einem qualifizierten Kundendiensttechniker ausgeführt werden.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie alle Netzteileinheiten. Siehe Hot-Swap-Netzteileinheit entfernen.
   2. Entfernen Sie alle vorderen Lüfter. Siehe Vorderen Hot-Swap-Lüfter entfernen.
   3. Entfernen Sie alle 2,5‑Zoll-Hot-Swap-Laufwerke und Abdeckblenden der Laufwerkpositionen (sofern vorhanden) aus den Laufwerkpositionen. Siehe 2,5-Zoll-Hot-Swap-Laufwerk entfernen.
   4. Ziehen Sie das 8U-GPU-Shuttle aus dem Gehäuse heraus und legen Sie es auf die Ladeplattform. Siehe 8U-GPU-Shuttle entfernen.
   5. Entfernen Sie die Kabelabdeckung. Siehe Kabelabdeckung entfernen.
   6. Entfernen Sie die E/A-Abdeckung. Siehe E/A-Abdeckung entfernen.
   7. Entfernen Sie den vorderen Lüfterrahmen. Weitere Informationen unter Vorderen Lüfterrahmen entfernen.
   8. Entfernen Sie die integrierte Diagnoseanzeige. Siehe Integrierte Diagnoseanzeige entfernen.
   9. Entfernen Sie den vorderen PCIe-Switch-Kabelbaum. Siehe Vorderen PCIe-Switch-Kabelbaum entfernen.
2. Ziehen Sie alle Kabel von der PCIe-Switch-Platine ab.
3. Lösen Sie die beiden Rändelschrauben am PCIe-Switch-Einbaurahmen.

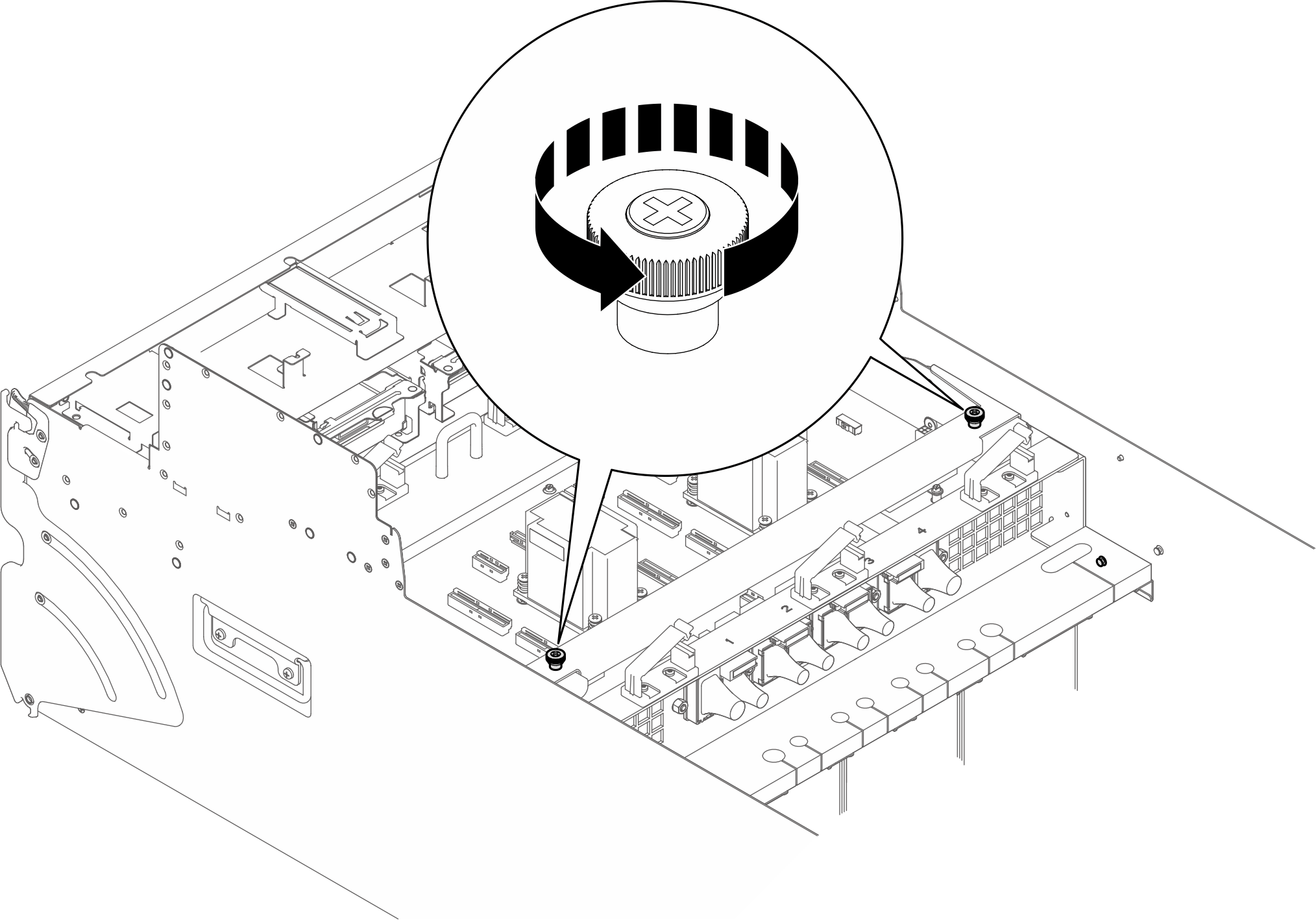

   Abbildung 1. Lösen der Rändelschrauben


4. Entfernen Sie den PCIe-Switch-Einbaurahmen.
   1. Ziehen und drehen Sie den Griff des Rahmens ganz nach oben, um ihn vom 8U-GPU-Shuttle zu lösen.
   2. Ziehen Sie den Rahmen am Griff aus dem 8U-GPU-Shuttle heraus.

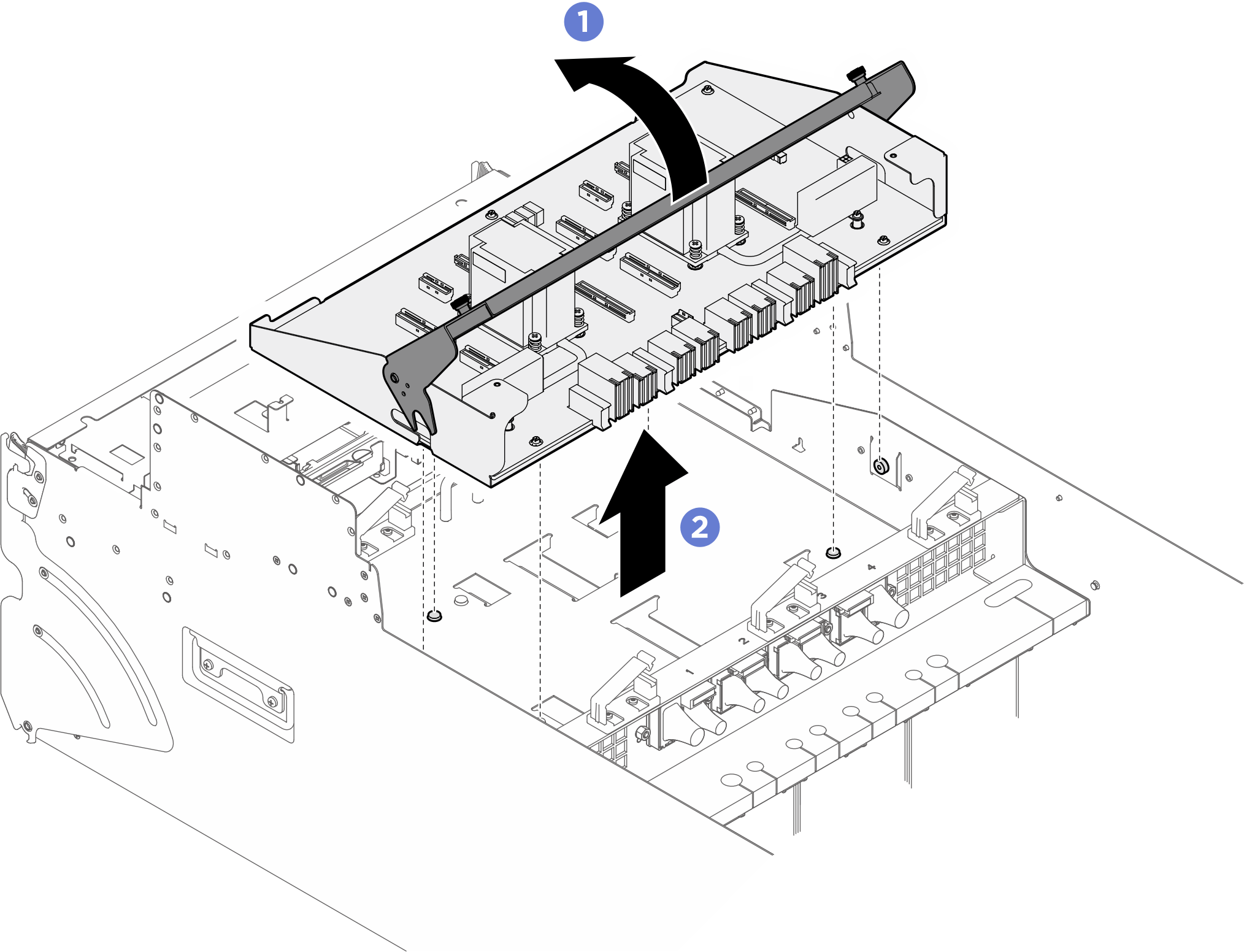

      Abbildung 2. Entfernen des PCIe-Switch-Einbaurahmens
